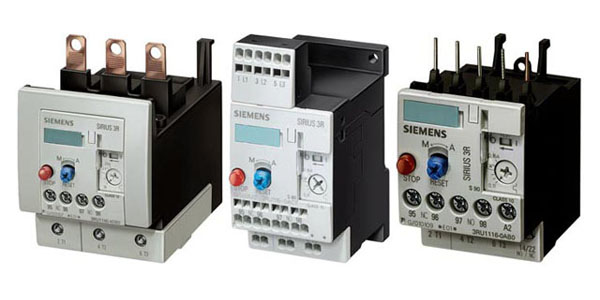

Тепловые реле перегрузки Siemens 3RU11

Реле тепловой защиты SIRIUS 3RU11

Реле тепловой защиты (биметаллическое реле) отключает трехфазные двигатели при перегреве с помощью встроенного вспомогательного выключателя (1З+1Р) через контактор, например 3RT10.

Внутри аппаратов три биметаллических элемента и нагревательные спирали регистрируют ток двигателя. Поскольку нагрев двигателя определяется по его току, речь идет о зависимой от тока защите.

Зависимыми от тока защитными аппаратами являются: перегрузочное реле и автоматический выключатель. Для защиты от короткого замыкания при использовании перегрузочного реле необходимы предохранители или силовые автоматы для пусковых комбинаций.

В автоматическом выключателе двигателя защита от короткого замыкания уже встроена.

Наряду с аппаратами защиты с токовой зависимостью, имеются также аппараты с тепловой зависимостью, например, термисторное реле защиты двигателей 3UN2.

Техническая документация

• Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
  язык: RU, размер: 10.62 Мб, страниц: 67

Информация для заказа реле перегрузки Siemens 3RU11

• Siemens 3RU1116, реле перегрузки, типоразмер S00, уставка тока от 0.11…0.16 A до 9…12 А
• Siemens 3RU1126, реле перегрузки, типоразмер S00, уставка тока от 1.8…2.5 A до 20…25 А
• Siemens 3RU1136, реле перегрузки, типоразмер S00, уставка тока от 5.5…8 A до 40…50 А
• Siemens 3RU1146, реле перегрузки, типоразмер S00, уставка тока от 18…25 A до 80…100 А
