    Контакторы Siemens 3RT1076-2AF36

    3RT1076-2AF36

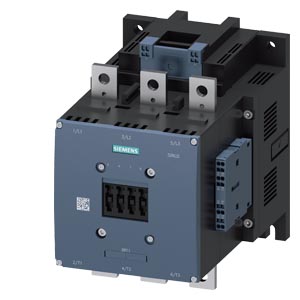

    Контактор Siemens Sirius 3RT10762AF36

    КОНТАКТОР 250КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 110-127V ВСПОМОГАТЕЛЬНЫЕ КОНТАКТЫ 2НО+2НЗ, ТИПОРАЗМЕР S12 ШИННЫЕ НАКОНЕЧНИКИ ПРИВОД: ОБЫЧНЫЙ ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)

    Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).

    7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.

    Контакторы использующие вакуумную технологию имеют по крайней мере удвоенный электрический срок службы, по сравнению с обычными воздушными. Воздушные и вакуумные контакторы в диапазоне от 55 до 250kW (S6 - S12) доступны как с обычным, так и с электронным приводом UC по запросу. Электронные приводы также и с указателем оставшегося срока службы, или подключаемые к индустриальным сетям, или с интегрированным AS-интерфейсом. Если Вы используете SIMOCODE-DP, Вы можете подключиться с PROFIBUS-DP.

    Области применения контакторов Siemens Sirius 3RT10762AF36

    Достоинства контакторов Siemens Sirius 3RT1076-2AF36

    Технические характеристики 3RT10762AF36

    CONTACTOR, 250KW/400V/AC-3 AC(40...60HZ)/DC OPERATION UC 110-127V AUXILIARY CONTACTS 2NO+2NC 3-POLE, SIZE S12 BAR CONNECTIONS CONVENT. OPERATING MECHANISM CAGE CLAMP TERMINAL
    Фирменное название продукта SIRIUS
    Наименование продукта силовой контактор
    Общие технические данные:
    Габаритные размеры контактора S12
    Напряжение изоляции
    расчетное значение 1 000 V
    Степень загрязнения 3
    Прочность по отношению к импульсному напряжению расчетное значение 8 kV
    Максимально допустимое напряжение для надёжного размыкания
    между катушкой и главными контактами согласно EN 60947-1 690 V
    Степень защиты IP
    с лицевой стороны IP00
    для подключаемой клеммы IP00
    Стойкость к шоку
    при прямоугольном импульсе
    — при переменном токе 8,5г / 5 мс, 4,2г / 10 мс
    — при постоянном токе 8,5г / 5 мс, 4,2г / 10 мс
    при синусовом импульсе
    — при переменном токе 13,4г / 5 мс, 6,5г / 10 мс
    — при постоянном токе 13,4г / 5 мс, 6,5г / 10 мс
    Механический срок службы (коммутационные циклы)
    контактора типовое 10 000 000
    контактора с насаженным электронным вспомогательным блоком выключателей типовое 5 000 000
    контактора с насаженным вспомогательным блоком выключателей типовое 10 000 000
    Условия окружающей среды:
    Высота установки при высоте над уровнем моря максимальное 2 000 m
    Температура окружающей среды
    во время эксплуатации -25 ... +60 °C
    во время хранения -55 ... +80 °C
    Цепь главного тока:
    Количество замыкающих контактов для главных контактов 3
    Количество размыкающих контактов для главных контактов 0
    Рабочий ток
    при AC-1 при 400 В
    — при температуре окружающей среды 40 °C расчетное значение 610 A
    при AC-1 до 690 В
    — при температуре окружающей среды 40 °C расчетное значение 610 A
    — при температуре окружающей среды 60 °C расчетное значение 550 A
    при AC-3
    — при 400 В расчетное значение 500 A
    — при 690 В расчетное значение 450 A
    Поперечное сечение подключаемого провода в основной цепи тока при AC-1
    при 60 °C минимально допустимое 370 mm
    при 40 °C минимально допустимое 370 mm
    Рабочий ток для ок. 200000 коммутационных циклов при AC-4
    при 400 В расчетное значение 175 A
    при 690 В расчетное значение 150 A
    Рабочий ток
    при 1 токопроводе при DC-1
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 33 A
    при 2 токопроводах в ряд при DC-1
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    при 3 токопроводах в ряд при DC-1
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 400 A
    Рабочий ток
    при 1 токопроводе при DC-3 при DC-5
    — при 24 В расчетное значение 400 A
    — при 110 В расчетное значение 3 A
    при 2 токопроводах в ряд при DC-3 при DC-5
    — при 110 В расчетное значение 400 A
    — при 24 В расчетное значение 400 A
    при 3 токопроводах в ряд при DC-3 при DC-5
    — при 110 В расчетное значение 400 A
    — при 24 В расчетное значение 400 A
    Эксплуатационная мощность
    при AC-1
    — при 230 В при 60 °C расчетное значение 151 kW
    — при 400 В расчетное значение 362 kW
    — при 690 В расчетное значение 624 kW
    — при 690 В при 60 °C расчетное значение 624 kW
    при AC-2 при 400 В расчетное значение 291 kW
    при AC-3
    — при 230 В расчетное значение 164 kW
    — при 400 В расчетное значение 291 kW
    — при 500 В расчетное значение 363 kW
    — при 690 В расчетное значение 453 kW
    Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4
    при 400 В расчетное значение 98 kW
    при 690 В расчетное значение 148 kW
    Тепловой кратковременный ток ограничен до 10 с 4 000 A
    Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник 55 W
    Частота включений на холостом ходу
    при переменном токе 2 000 1/h
    при постоянном токе 2 000 1/h
    Частота коммутации
    при AC-1 максимальное 500 1/h
    при AC-2 максимальное 170 1/h
    при AC-3 максимальное 420 1/h
    при AC-4 максимальное 130 1/h
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания AC/DC
    Управляющее напряжение питания при переменном токе
    при 50 Гц расчетное значение 110 ... 127 V
    при 60 Гц расчетное значение 110 ... 127 V
    Управляющее напряжение питания при постоянном токе
    расчетное значение 110 ... 127 V
    Частота питающего напряжения цепи управления 1 расчетное значение 50 Hz
    Частота питающего напряжения цепи управления 2 расчетное значение 60 Hz
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
    при 50 Гц 0,8 ... 1,1
    при 60 Гц 0,8 ... 1,1
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе 0,8 ... 1,1
    Исполнение ограничителя перенапряжения с варистором
    Кажущаяся мощность втягивания электромагнитной катушки при переменном токе 830 V·A
    Коэффициент мощности индуктивный при мощности втягивания катушки 0,9
    Кажущаяся мощность на удержание электромагнитной катушки при переменном токе 9,2 V·A
    Коэффициент мощности индуктивный при мощности удержания катушки 0,9
    Мощность втягивания электромагнитной катушки при постоянном токе 920 W
    Мощность на удержание электромагнитной катушки при постоянном токе 10 W
    Задержка закрытия
    при переменном токе 45 ... 100 ms
    при постоянном токе 45 ... 100 ms
    Задержка открытия
    при переменном токе 60 ... 100 ms
    при постоянном токе 60 ... 100 ms
    Продолжительность электрической дуги 10 ... 15 ms
    Вспомогательный контур:
    Количество размыкающих контактов
    для вспомогательных контактов
    — включающийся без выдержки времени 2
    Количество замыкающих контактов
    для вспомогательных контактов
    — включающийся без выдержки времени 2
    Рабочий ток при AC-12 максимальное 10 A
    Рабочий ток при AC-15 при 230 В расчетное значение 6 A
    Рабочий ток при AC-15 при 400 В расчетное значение 3 A
    Рабочий ток при DC-12
    при 60 В расчетное значение 6 A
    при 110 В расчетное значение 3 A
    при 220 В расчетное значение 1 A
    Рабочий ток при DC-13
    при 24 В расчетное значение 10 A
    при 60 В расчетное значение 2 A
    при 110 В расчетное значение 1 A
    при 220 В расчетное значение 0,3 A
    Номинальная нагрузка UL/CSA:
    Допустимая нагрузка вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    Исполнение плавкой вставки предохранителя
    для защиты от короткого замыкания основной цепи тока
    — при типе координации 1 необходимое предохранитель gL/gG: 630 A
    — при типе координации 2 необходимое предохранитель gL/gG: 500 A
    для защиты от короткого замыкания вспомогательного переключателя необходимое предохранитель gL/gG: 10 A
    Монтаж/ крепление/ размеры:
    Вид крепления винтовое крепление
    последовательный монтаж да
    Высота 214 mm
    Ширина 160 mm
    Глубина 225 mm
    соблюдаемое расстояние
    до заземленных частей
    — сбоку 10 mm
    Подсоединения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи пружинный зажим
    для вспомогательных цепей и цепей управления/td> пружинный зажим
    Вид подключаемых поперечных сечений проводов
    при проводах AWG для главных контактов 2/0 ... 500 kcmil
    Вид подключаемых поперечных сечений проводов
    для вспомогательных контактов
    — однопроводный 2x (0,25 ... 2,5 мм)
    — тонкопроволочный с обработкой концов жил 2x (0,25 ... 1,5 мм)
    — тонкопроволочный без заделки концов кабеля 2x (0,25 ... 2,5 мм)
    при проводах AWG для вспомогательных контактов 2x (24 ... 14)
    Сертификаты/допуски к эксплуатации
    Дополнительная информация
    3RT10762AF36
    3RT10762AF36
    3RT10762AF36
    последнее изменение: 27.06.2016

    Техническая документация по 3RT1076-2AF36
