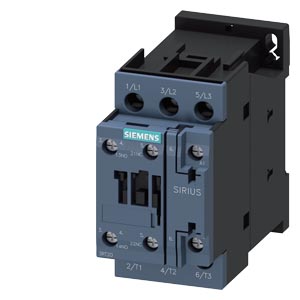

Контактор Siemens 3RT2023-1AP00

Контактор Siemens Sirius 3RT20231AP00

КОНТАКТОР, 3 ПОЛ., AC-3, 4КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 230В АС 50ГЦ, ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ

Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).

7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.

Технические характеристики 3RT2023-1AP00

		CONTACTOR, AC-3, 4KW/400V, 1NO+1NC, AC 230V 50HZ, 3-POLE, SZ S0 SCREW TERMINAL
Фирменное название продукта		SIRIUS
Наименование продукта		контактор 3RT2
Общие технические данные:
Габаритные размеры контактора		S0
Расширение продукта
функциональный модуль для коммуникации		нет
Вспомогательный выключатель		да
Напряжение изоляции
расчетное значение		690 V
Степень загрязнения		3
Прочность по отношению к импульсному напряжению расчетное значение		6 kV
Максимально допустимое напряжение для надёжного размыкания
между катушкой и главными контактами согласно EN 60947-1		400 V
Степень защиты IP
с лицевой стороны		IP20
для подключаемой клеммы		IP20
Стойкость к шоку
при прямоугольном импульсе
— при переменном токе		7,5g / 5 ms, 4,7g / 10 ms
при синусовом импульсе
— при переменном токе		11,8g / 5 ms, 7,4g / 10 ms
Механический срок службы (коммутационные циклы)
контактора типовое		10 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое		5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое		10 000 000
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное		2 000 m
Температура окружающей среды
во время эксплуатации		-25 ... +60 °C
во время хранения		-55 ... +80 °C
Цепь главного тока:
Количество замыкающих контактов для главных контактов		3
Количество размыкающих контактов для главных контактов		0
рабочее напряжение
при AC-3 расчетное значение максимальное		690 V
Рабочий ток
при AC-1 при 400 В
— при температуре окружающей среды 40 °C расчетное значение		40 A
— при температуре окружающей среды 40 °C расчетное значение		40 A
— при температуре окружающей среды 60 °C расчетное значение		35 A
при AC-2 при 400 В расчетное значение		9 A
при AC-3
— при 400 В расчетное значение		9 A
— при 500 В расчетное значение		9 A
— при 690 В расчетное значение		9 A
Поперечное сечение подключаемого провода в основной цепи тока при AC-1
при 60 °C минимально допустимое		10 mm
при 40 °C минимально допустимое		10 mm
Рабочий ток для ок. 200000 коммутационных циклов при AC-4
при 400 В расчетное значение		4,1 A
при 690 В расчетное значение		3,3 A
Рабочий ток
при 1 токопроводе при DC-1
— при 24 В расчетное значение		35 A
— при 110 В расчетное значение		4,5 A
— при 220 В расчетное значение		1 A
— при 440 В расчетное значение		0,4 A
— при 600 В расчетное значение		0,25 A
при 2 токопроводах в ряд при DC-1
— при 24 В расчетное значение		35 A
— при 110 В расчетное значение		35 A
— при 220 В расчетное значение		5 A
— при 440 В расчетное значение		1 A
— при 600 В расчетное значение		0,8 A
при 3 токопроводах в ряд при DC-1
— при 24 В расчетное значение		35 A
— при 110 В расчетное значение		35 A
— при 220 В расчетное значение		35 A
— при 440 В расчетное значение		2,9 A
— при 600 В расчетное значение		1,4 A
Рабочий ток
при 1 токопроводе при DC-3 при DC-5
— при 24 В расчетное значение		20 A
— при 110 В расчетное значение		2,5 A
— при 220 В расчетное значение		1 A
— при 440 В расчетное значение		0,09 A
— при 600 В расчетное значение		0,06 A
при 2 токопроводах в ряд при DC-3 при DC-5
— при 110 В расчетное значение		15 A
— при 220 В расчетное значение		3 A
— при 24 В расчетное значение		35 A
— при 440 В расчетное значение		0,27 A
— при 600 В расчетное значение		0,16 A
при 3 токопроводах в ряд при DC-3 при DC-5
— при 110 В расчетное значение		35 A
— при 220 В расчетное значение		10 A
— при 24 В расчетное значение		35 A
— при 440 В расчетное значение		0,6 A
— при 600 В расчетное значение		0,6 A
Эксплуатационная мощность
при AC-1
— при 230 В расчетное значение		13,3 kW
— при 230 В при 60 °C расчетное значение		13,3 kW
— при 400 В расчетное значение		23 kW
— при 400 В при 60 °C расчетное значение		23 kW
— при 690 В расчетное значение		40 kW
— при 690 В при 60 °C расчетное значение		40 kW
при AC-2 при 400 В расчетное значение		4 kW
при AC-3
— при 230 В расчетное значение		2,2 kW
— при 400 В расчетное значение		4 kW
— при 690 В расчетное значение		7,5 kW
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4
при 400 В расчетное значение		2 kW
при 690 В расчетное значение		2,5 kW
Тепловой кратковременный ток ограничен до 10 с		80 A
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник		0,4 W
Частота включений на холостом ходу
при переменном токе		5 000 1/h
Частота коммутации
при AC-1 максимальное		1 000 1/h
при AC-2 максимальное		1 000 1/h
при AC-3 максимальное		1 000 1/h
при AC-4 максимальное		300 1/h
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания		Переменный ток
Управляющее напряжение питания при переменном токе
при 50 Гц расчетное значение		230 V
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц		0,8 ... 1,1
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе
при 50 Гц		65 V·A
Коэффициент мощности индуктивный при мощности втягивания катушки
при 50 Гц		0,82
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе
при 50 Гц		7,6 V·A
Коэффициент мощности индуктивный при мощности удержания катушки
при 50 Гц		0,25
Задержка закрытия
при переменном токе		9 ... 38 ms
Задержка открытия
при переменном токе		4 ... 16 ms
Продолжительность электрической дуги		10 ... 10 ms
Остаточный ток электроники при управлении сигналом <0>
при переменном токе при 230 В максимально допустимое		6 mA
при постоянном токе при 24 В максимально допустимое		16 mA
Вспомогательный контур:
Количество размыкающих контактов			для вспомогательных контактов
— включающийся без выдержки времени		1
Количество замыкающих контактов
для вспомогательных контактов
— включающийся без выдержки времени		1
Рабочий ток при AC-12 максимальное		10 A
Рабочий ток при AC-15 при 230 В расчетное значение		10 A
Рабочий ток при AC-15 при 400 В расчетное значение		3 A
Рабочий ток при AC-15 при 500 В расчетное значение		2 A
Рабочий ток при AC-15 при 690 В расчетное значение		1 A
Рабочий ток при DC-12
при 24 В расчетное значение		10 A
при 48 В расчетное значение		6 A
при 60 В расчетное значение		6 A
при 110 В расчетное значение		3 A
при 125 В расчетное значение		2 A
при 220 В расчетное значение		1 A
при 600 В расчетное значение		0,15 A
Рабочий ток при DC-13
при 24 В расчетное значение		10 A
при 48 В расчетное значение		2 A
при 60 В расчетное значение		2 A
при 110 В расчетное значение		1 A
при 125 В расчетное значение		0,9 A
при 220 В расчетное значение		0,3 A
при 600 В расчетное значение		0,1 A
Надёжность контакта вспомогательных контактов		одно неправильное включение на 100 млн. (17 В, 1 мА)
Номинальная нагрузка UL/CSA:
Ток полной нагрузки (FLA) для 3-фазного электродвигателя
при 480 В расчетное значение		7,6 A
при 600 В расчетное значение		9 A
отдаваемая механическая мощность [л.с]
для 1-фазного двигателя трехфазного тока
— при 110/120 В расчетное значение		1 hp
— при 230 В расчетное значение		1 hp
для 3-фазного электродвигателя
— при 200/208 В расчетное значение		2 hp
— при 220/230 В расчетное значение		3 hp
— при 460/480 В расчетное значение		5 hp
— при 575/600 В расчетное значение		7,5 hp
Допустимая нагрузка вспомогательных контактов согласно UL		A600 / Q600
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания основной цепи тока
— при типе координации 1 необходимое		gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 A
— при типе координации 2 необходимое		gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A
для защиты от короткого замыкания вспомогательного переключателя необходимое		предохранитель gL/gG: 10 A
Монтаж/ крепление/ размеры:
Монтажное положение		вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
Вид крепления		винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
последовательный монтаж		да

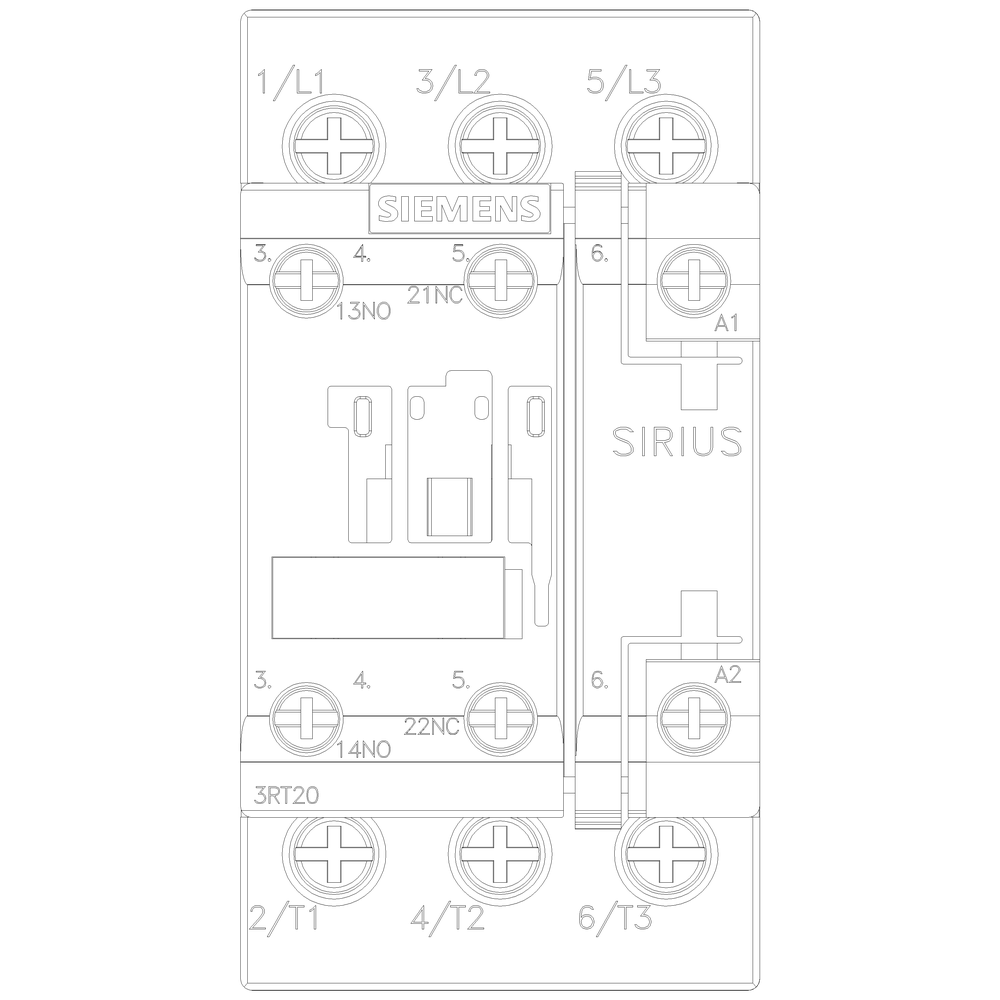

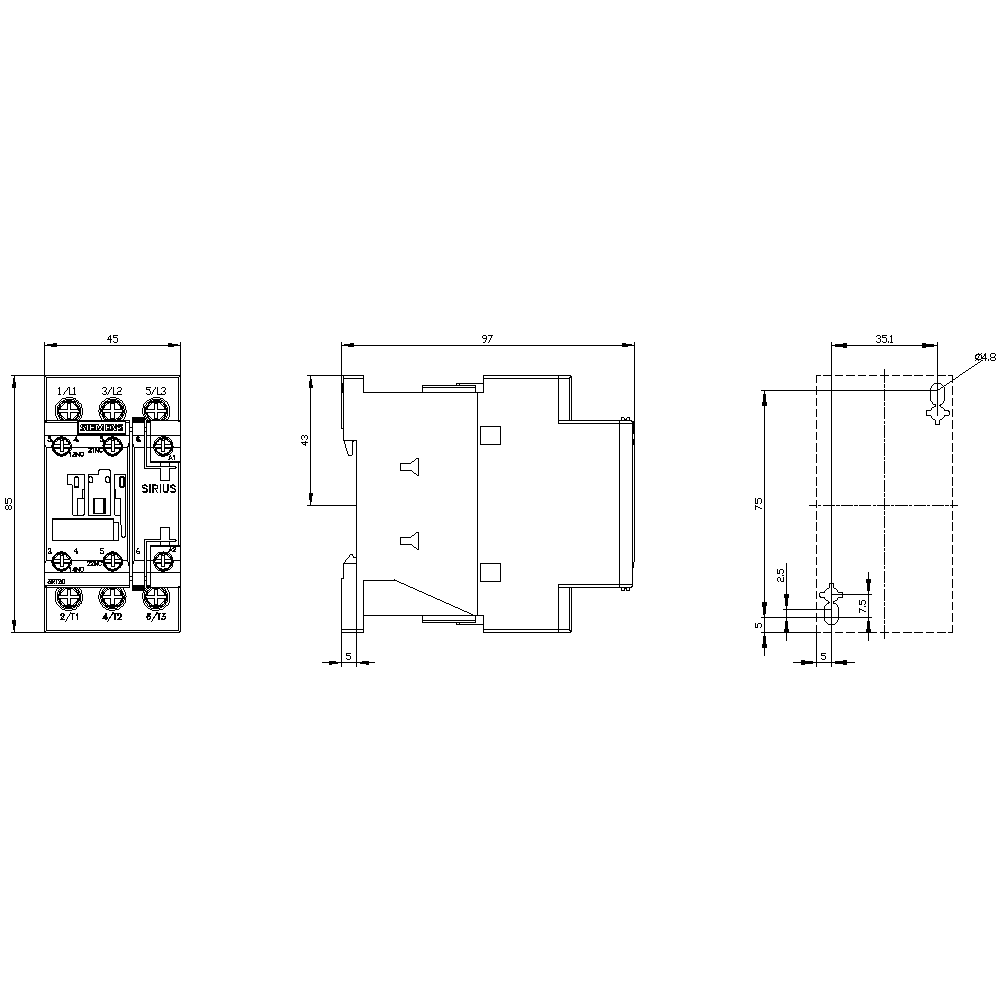

Высота		85 mm
Ширина		45 mm
Глубина		97 mm
соблюдаемое расстояние
при рядном монтаже
— спереди		0 mm
— сзади		0 mm
— сверху		0 mm
— снизу		0 mm
— сбоку		0 mm
до заземленных частей
— спереди		0 mm
— сзади		0 mm
— сверху		0 mm
— сбоку		6 mm
— снизу		0 mm
до находящихся под напряжением частей
— спереди		0 mm
— сзади		0 mm
— сверху		0 mm
— снизу		0 mm
— сбоку		6 mm
Подсоединения/ клеммы:
Исполнение электрического подключения
для главной электрической цепи		винтовой зажим
для вспомогательных цепей и цепей управления		винтовой зажим
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный		2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм)
— одножильного или многожильного		2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм)
— тонкопроволочный с обработкой концов жил		2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм
при проводах AWG для главных контактов		2x (16 ... 12), 2x (14 ... 8)
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— одножильного или многожильного		2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
— тонкопроволочный с обработкой концов жил		2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов		2x (20 ... 16), 2x (18 ... 14)
Безопасность:
Значение В10
при высоком уровне согласно SN 31920		1 000 000
Доля опасных отказов
при низкой частоте запроса согласно SN 31920		40 %
при высоком уровне согласно SN 31920		73 %
Частота отказов (значение интенсивности отказов)
при низкой частоте запроса согласно SN 31920		100 FIT
Функция продукта
зеркальный контакт согласно IEC 60947-4-1		да
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508		20 y
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:		14.05.2016
