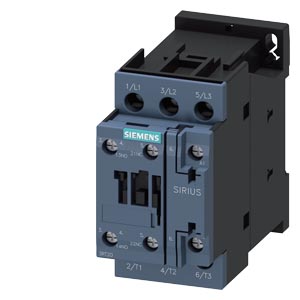

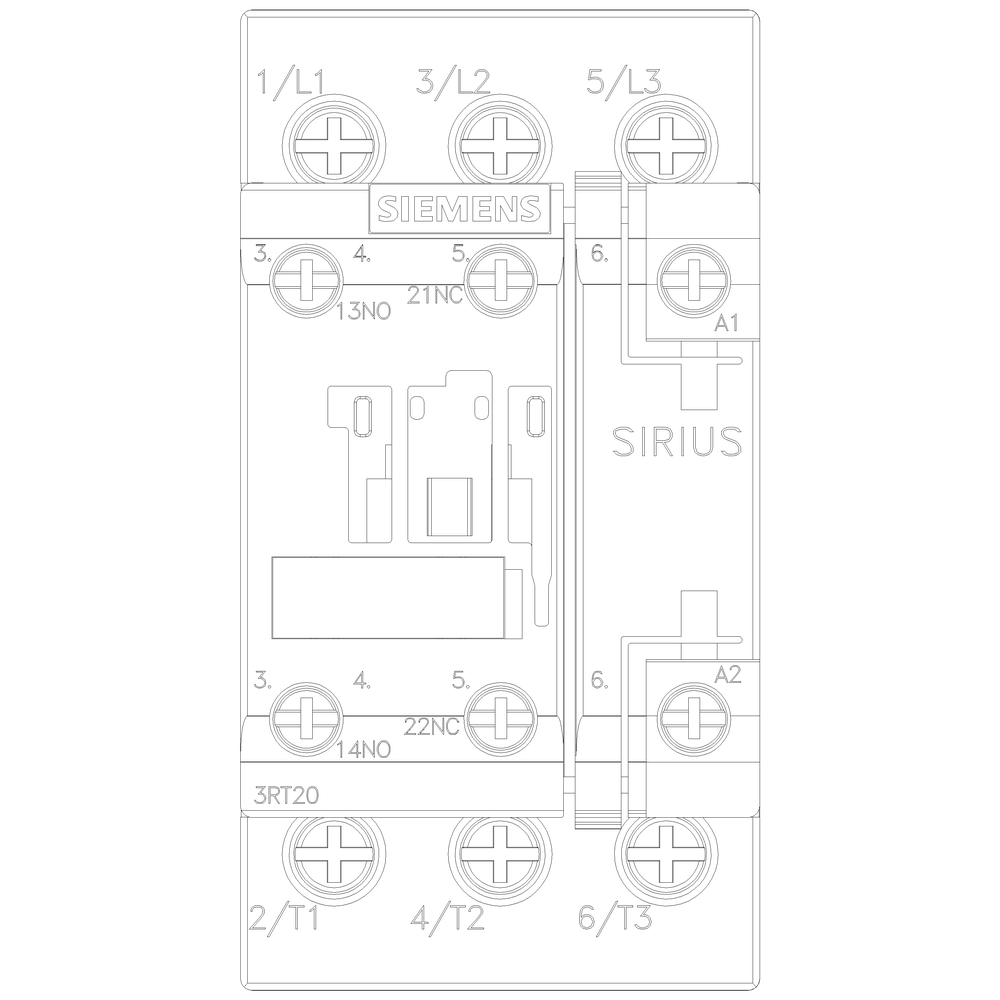

Контактор Siemens 3RT2025-1AF00
Контактор Siemens Sirius 3RT20251AF00
КОНТАКТОР, 3 ПОЛ., AC-3, 7.5КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 110В АС 50ГЦ, ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
Технические характеристики 3RT2025-1AF00
CONTACTOR, AC-3, 7.5KW/400V, 1NO+1NC, AC110V 50HZ, 3-POLE, SZ S0 SCREW TERMINAL | |||
Фирменное название продукта | SIRIUS | ||
Наименование продукта | контактор 3RT2 | ||
Общие технические данные: | |||
Габаритные размеры контактора | S0 | ||
Расширение продукта | |||
функциональный модуль для коммуникации | нет | ||
Вспомогательный выключатель | да | ||
Напряжение изоляции | |||
расчетное значение | 690 V | ||
Степень загрязнения | 3 | ||
Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | ||
Максимально допустимое напряжение для надёжного размыкания | |||
между катушкой и главными контактами согласно EN 60947-1 | 400 V | ||
Степень защиты IP | |||
с лицевой стороны | IP20 | ||
для подключаемой клеммы | IP20 | ||
Стойкость к шоку | |||
при прямоугольном импульсе | |||
— при переменном токе | 7,5g / 5 ms, 4,7g / 10 ms | ||
при синусовом импульсе | |||
— при переменном токе | 11,8g / 5 ms, 7,4g / 10 ms | ||
Механический срок службы (коммутационные циклы) | |||
контактора типовое | 10 000 000 | ||
контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | ||
контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | ||
Условия окружающей среды: | |||
Высота установки при высоте над уровнем моря максимальное | 2 000 m | ||
Температура окружающей среды | |||
во время эксплуатации | -25 ... +60 °C | ||
во время хранения | -55 ... +80 °C | ||
Цепь главного тока: | |||
Количество замыкающих контактов для главных контактов | 3 | ||
Количество размыкающих контактов для главных контактов | 0 | ||
рабочее напряжение | |||
при AC-3 расчетное значение максимальное | 690 V | ||
Рабочий ток | |||
при AC-1 при 400 В | |||
— при температуре окружающей среды 40 °C расчетное значение | 40 A | ||
при AC-1 до 690 В | |||
— при температуре окружающей среды 40 °C расчетное значение | 40 A | ||
— при температуре окружающей среды 60 °C расчетное значение | 35 A | ||
при AC-2 при 400 В расчетное значение | 17 A | ||
при AC-3 | |||
— при 400 В расчетное значение | 17 A | ||
— при 500 В расчетное значение | 17 A | ||
— при 690 В расчетное значение | 13 A | ||
Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | |||
при 60 °C минимально допустимое | 10 mm | ||
при 40 °C минимально допустимое | 10 mm | ||
Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | |||
при 400 В расчетное значение | 7,7 A | ||
при 690 В расчетное значение | 7,7 A | ||
Рабочий ток | |||
при 1 токопроводе при DC-1 | |||
— при 24 В расчетное значение | 35 A | ||
— при 110 В расчетное значение | 4,5 A | ||
— при 220 В расчетное значение | 1 A | ||
— при 440 В расчетное значение | 0,4 A | ||
— при 600 В расчетное значение | 0,25 A | ||
при 2 токопроводах в ряд при DC-1 | |||
— при 24 В расчетное значение | 35 A | ||
— при 110 В расчетное значение | 35 A | ||
— при 220 В расчетное значение | 5 A | ||
— при 440 В расчетное значение | 1 A | ||
— при 600 В расчетное значение | 0,8 A | ||
при 3 токопроводах в ряд при DC-1 | |||
— при 24 В расчетное значение | 35 A | ||
— при 110 В расчетное значение | 35 A | ||
— при 220 В расчетное значение | 35 A | ||
— при 440 В расчетное значение | 2,9 A | ||
— при 600 В расчетное значение | 1,4 A | ||
Рабочий ток | |||
при 1 токопроводе при DC-3 при DC-5 | |||
— при 24 В расчетное значение | 20 A | ||
— при 110 В расчетное значение | 2,5 A | ||
— при 220 В расчетное значение | 1 A | ||
— при 440 В расчетное значение | 0,09 A | ||
— при 600 В расчетное значение | 0,06 A | ||
при 2 токопроводах в ряд при DC-3 при DC-5 | |||
— при 110 В расчетное значение | 15 A | ||
— при 220 В расчетное значение | 3 A | ||
— при 24 В расчетное значение | 35 A | ||
— при 440 В расчетное значение | 0,27 A | ||
— при 600 В расчетное значение | 0,16 A | ||
при 3 токопроводах в ряд при DC-3 при DC-5 | |||
— при 110 В расчетное значение | 35 A | ||
— при 220 В расчетное значение | 10 A | ||
— при 24 В расчетное значение | 35 A | ||
— при 440 В расчетное значение | 0,6 A | ||
— при 600 В расчетное значение | 0,6 A | ||
Эксплуатационная мощность | |||
при AC-1 | |||
— при 230 В расчетное значение | 13,3 kW | ||
— при 230 В при 60 °C расчетное значение | 13,3 kW | ||
— при 400 В расчетное значение | 23 kW | ||
— при 400 В при 60 °C расчетное значение | 23 kW | ||
— при 690 В расчетное значение | 40 kW | ||
— при 690 В при 60 °C расчетное значение | 40 kW | ||
при AC-2 при 400 В расчетное значение | 7,5 kW | ||
при AC-3 | |||
— при 230 В расчетное значение | 4 kW | ||
— при 400 В расчетное значение | 7,5 kW | ||
— при 690 В расчетное значение | 11 kW | ||
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | |||
при 400 В расчетное значение | 3,5 kW | ||
при 690 В расчетное значение | 6 kW | ||
Тепловой кратковременный ток ограничен до 10 с | 150 A | ||
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 0,9 W | ||
Частота включений на холостом ходу | |||
при переменном токе | 5 000 1/h | ||
Частота коммутации | |||
при AC-1 максимальное | 1 000 1/h | ||
при AC-2 максимальное | 1 000 1/h | ||
при AC-3 максимальное | 1 000 1/h | ||
при AC-4 максимальное | 300 1/h | ||
Цепь тока управления/ управление: | |||
Вид напряжения управляющего напряжения питания | Переменный ток | ||
Управляющее напряжение питания при переменном токе | |||
при 50 Гц расчетное значение | 110 V | ||
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | |||
при 50 Гц | 0,8 ... 1,1 | ||
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | |||
при 50 Гц | 65 V·A | ||
Коэффициент мощности индуктивный при мощности втягивания катушки | |||
при 50 Гц | 0,82 | ||
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | |||
при 50 Гц | 7,6 V·A | ||
Коэффициент мощности индуктивный при мощности удержания катушки | |||
при 50 Гц | 0,25 | ||
Задержка закрытия | |||
при переменном токе | 9 ... 38 ms | ||
Задержка открытия | |||
при переменном токе | 4 ... 16 ms | ||
Продолжительность электрической дуги | 10 ... 10 ms | ||
Остаточный ток электроники при управлении сигналом <0> | |||
при переменном токе при 230 В максимально допустимое | 6 mA | ||
при постоянном токе при 24 В максимально допустимое | 16 mA | ||
Вспомогательный контур: | |||
Количество размыкающих контактов | |||
для вспомогательных контактов | |||
— включающийся без выдержки времени | 1 | ||
Количество замыкающих контактов | |||
для вспомогательных контактов | |||
— включающийся без выдержки времени | 1 | ||
Рабочий ток при AC-12 максимальное | 10 A | ||
Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | ||
Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | ||
Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | ||
Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | ||
Рабочий ток при DC-12 | |||
при 24 В расчетное значение | 10 A | ||
при 48 В расчетное значение | 6 A | ||
при 60 В расчетное значение | 6 A | ||
при 110 В расчетное значение | 3 A | ||
при 125 В расчетное значение | 2 A | ||
при 220 В расчетное значение | 1 A | ||
при 600 В расчетное значение | 0,15 A | ||
Рабочий ток при DC-13 | |||
при 24 В расчетное значение | 10 A | ||
при 48 В расчетное значение | 2 A | ||
при 60 В расчетное значение | 2 A | ||
при 110 В расчетное значение | 1 A | ||
при 125 В расчетное значение | 0,9 A | ||
при 220 В расчетное значение | 0,3 A | ||
при 600 В расчетное значение | 0,1 A | ||
Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | ||
Номинальная нагрузка UL/CSA: | |||
Ток полной нагрузки (FLA) для 3-фазного электродвигателя | |||
при 480 В расчетное значение | 14 A | ||
при 600 В расчетное значение | 17 A | ||
отдаваемая механическая мощность [л.с] | |||
для 1-фазного двигателя трехфазного тока | |||
— при 110/120 В расчетное значение | 1 hp | ||
— при 230 В расчетное значение | 3 hp | ||
для 3-фазного электродвигателя | |||
— при 200/208 В расчетное значение | 3 hp | ||
— при 220/230 В расчетное значение | 5 hp | ||
— при 460/480 В расчетное значение | 10 hp | ||
— при 575/600 В расчетное значение | 15 hp | ||
Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | ||
защита от коротких замыканий | |||
Исполнение плавкой вставки предохранителя | |||
для защиты от короткого замыкания основной цепи тока | |||
— при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 63 A | ||
— при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 25 A | ||
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | ||

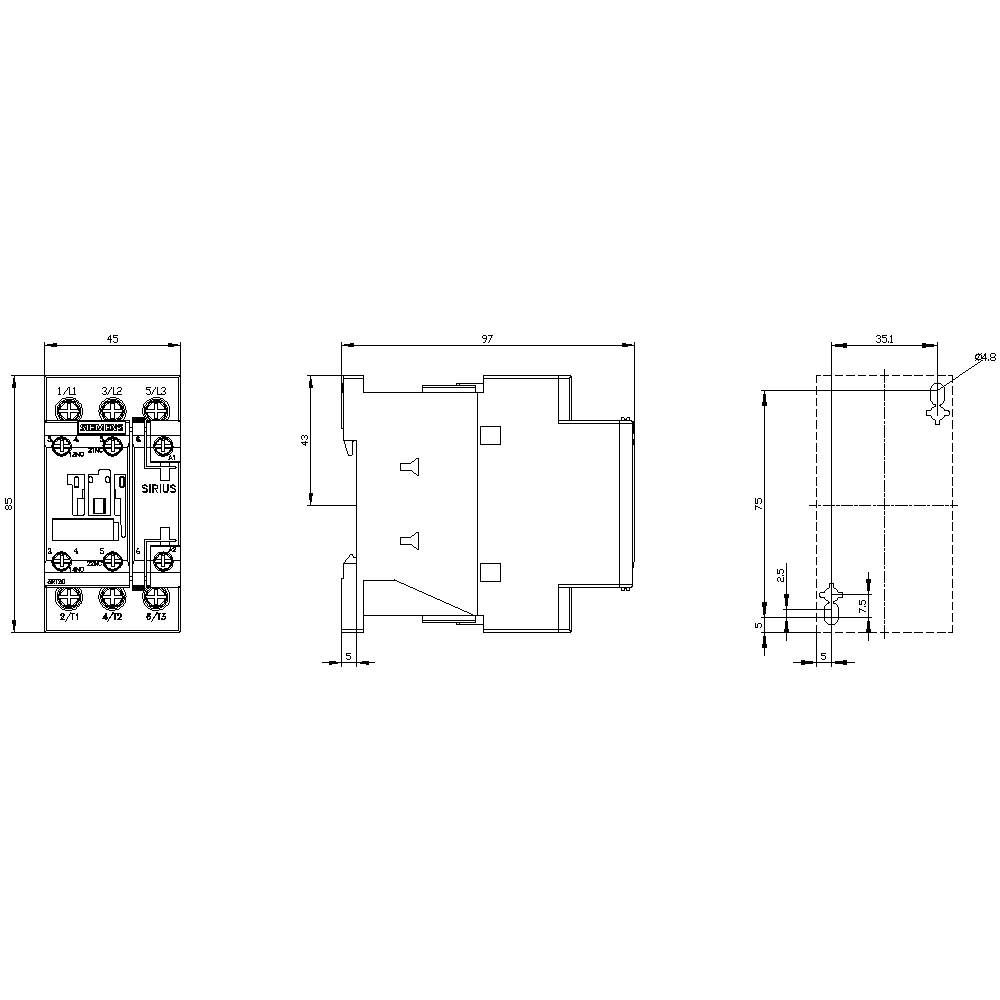

Монтаж/ крепление/ размеры: | |||
Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | ||
Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | ||
последовательный монтаж | да | ||
Высота | 85 mm | ||
Ширина | 45 mm | ||
Глубина | 97 mm | ||
соблюдаемое расстояние | |||
при рядном монтаже | |||
— спереди | 0 mm | ||
— сзади | 0 mm | ||
— сверху | 0 mm | ||
— снизу | 0 mm | ||
— сбоку | 0 mm | ||
до заземленных частей | |||
— спереди | 0 mm | ||
— сзади | 0 mm | ||
— сверху | 0 mm | ||
— сбоку | 6 mm | ||
— снизу | 0 mm | ||
до находящихся под напряжением частей | |||
— спереди | 0 mm | ||
— сзади | 0 mm | ||
— сверху | 0 mm | ||
— снизу | 0 mm | ||
— сбоку | 6 mm | ||
Подсоединения/ клеммы: | |||
Исполнение электрического подключения | |||
для главной электрической цепи | винтовой зажим | ||
для вспомогательных цепей и цепей управления | винтовой зажим | ||
Вид подключаемых поперечных сечений проводов | |||
для главных контактов | |||
— однопроводный | 2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм) | ||
— одножильного или многожильного | 2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм) | ||
— тонкопроволочный с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм | ||
при проводах AWG для главных контактов | 2x (16 ... 12), 2x (14 ... 8) | ||
Вид подключаемых поперечных сечений проводов | |||
для вспомогательных контактов | |||
— одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||
— тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||
при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | ||
Безопасность: | |||
Значение В10 | |||
при высоком уровне согласно SN 31920 | 1 000 000 | ||
Доля опасных отказов | |||
при низкой частоте запроса согласно SN 31920 | 40 % | ||
при высоком уровне согласно SN 31920 | 73 % | ||
Частота отказов (значение интенсивности отказов) | |||
при низкой частоте запроса согласно SN 31920 | 100 FIT | ||
Функция продукта | |||
зеркальный контакт согласно IEC 60947-4-1 | да | ||
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | ||
Сертификаты/допуски к эксплуатации | |||
| |||
Дополнительная информация | |||
последнее изменение: | 04.06.2016 |
Техническая документация по 3RT20251AF00
- Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, страниц: 3, размер: 13.23 Мб - Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, страниц: 3, размер: 666.39 Кб - Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, страниц: 4, размер: 5.74 Мб - Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, страниц: 4, размер: 254.45 Кб - Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, страниц: 24, размер: 3.66 Мб
Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
в течение 4 часов
