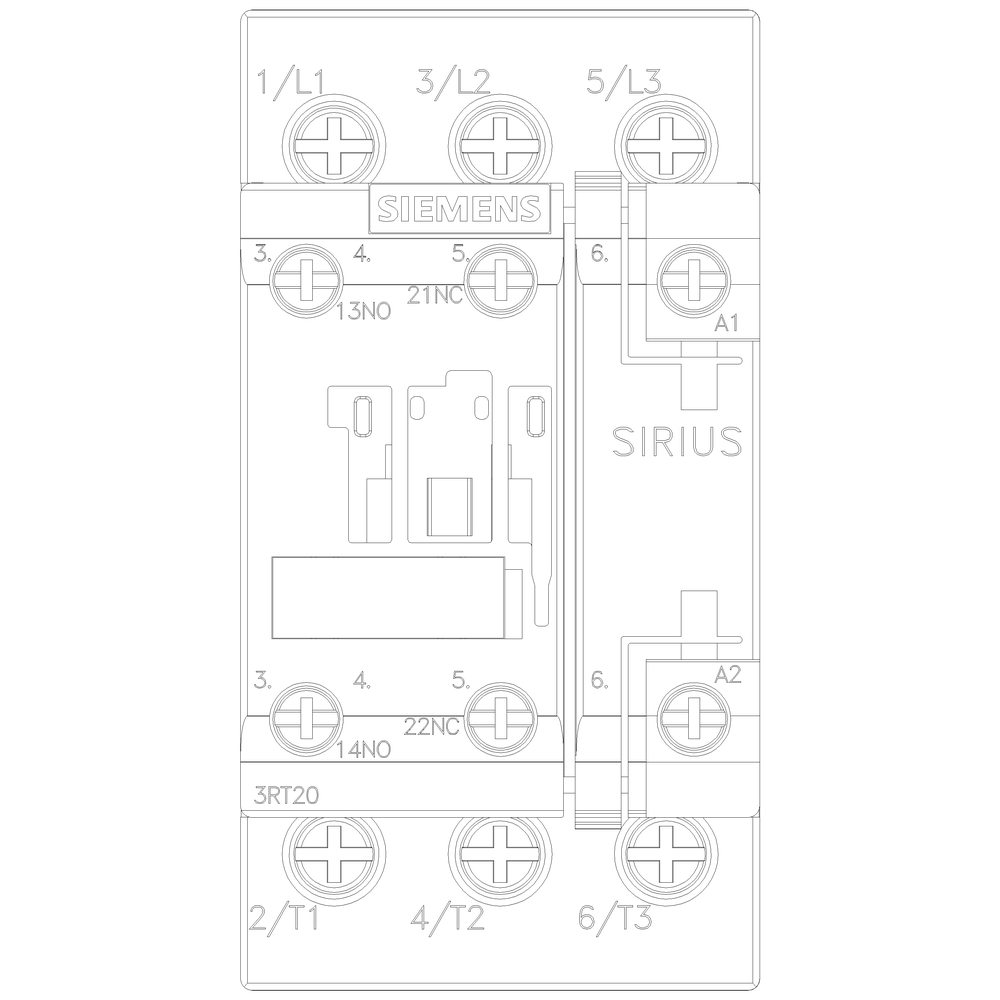

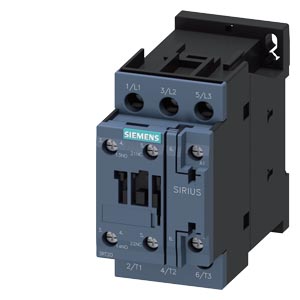

Контактор Siemens 3RT2027-1AP60
Контактор Siemens Sirius 3RT20271AP60
КОНТАКТОР, 3 ПОЛ., AC-3, 15КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, AC 220V 50ГЦ, 240V 60ГЦ ТИПОРАЗМЕР S0, ВИНТОВЫЕ КЛЕММЫ
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
Технические характеристики 3RT2027-1AP60
| | CONTACTOR, AC-3, 15KW/400V, 1NO+1NC, AC 220V 50HZ, 240V 60HZ 3-POLE, SZ S0 SCREW TERMINAL | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | контактор 3RT2 | |
| Исполнение продукта | ||
| Наименование типа продукта | ||
| Заводской номер изделия | ||
| опционального датчика | ||
| контактного модуля из комплекта поставки | ||
| модуля СИД из комплекта поставки | ||
| коммуникационного модуля, входящего в комплект поставки | ||
| держателя, входящего в комплект поставки | ||
| входящего в объём поставки базового выключателя | ||
| прилагаемой приводной головки позиционного выключателя | ||
| привода, входящего в комплект поставки | ||
| входящего в комплект поставки рычага управления | ||
| опционального прибора приведения в действие | ||
| входящих в объём поставки коммутационных контактов | ||
| сигнального устройства, входящего в комплект поставки | ||
| пустого корпуса, входящего в комплект поставки | ||
| входящего в объём поставки полого корпуса с крышкой | ||
| опорной клеммы, входящей в комплект поставки | ||
| присоединяемых расширительных модулей | ||
| входящего в комплект поставки контактора | ||
| 1 входящего в комплект поставки контактора | ||
| 2 входящего в комплект поставки контактора | ||
| 3 входящего в комплект поставки контактора | ||
| входящего в объём поставки силового выключателя | ||
| входящего в объём поставки монтажного комплекта RH | ||
| входящего в объём поставки монтажного комплекта RS | ||
| входящего в комплект поставки адаптера сборной шины | ||
| входящего в комплект поставки соединительного модуля | ||
| прилагаемого адаптера монтажной шины | ||
| входящего в комплект поставки функционального модуля для коммуникации | ||
| входящего в комплект поставки функционального модуля для соединения звезда-треугольник | ||
| принадлежностей, входящих в комплект поставки | ||
| _1 заказуемых комплектующих | ||
| _2 заказуемых комплектующих | ||
| _3 заказуемых комплектующих | ||
| _4 заказуемых комплектующих | ||
| _5 заказуемых комплектующих | ||
| Общие технические данные: | ||
| Описание продукта | ||

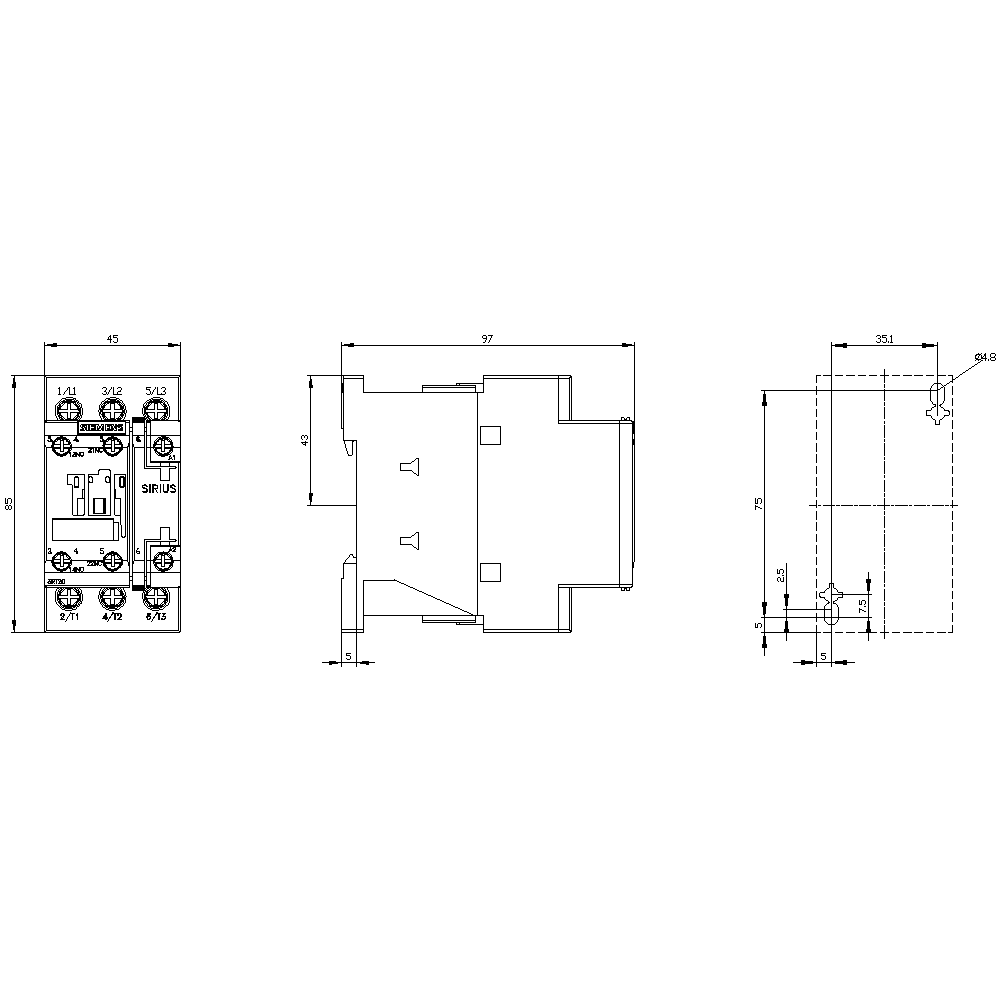

| Габаритные размеры контактора | S0 | |
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | ||
| Функция продукта | ||
| интерфейс управляющего тока для параллельного проводного монтажа | ||
| для напряжения питания защита от неправильной полярности | ||
| Принудительное открывание | ||
| Расширение продукта | ||
| функциональный модуль для коммуникации | нет | |
| Вспомогательный выключатель | да | |
| Рабочая кажущаяся мощность расчетное значение | ||
| Мощность потерь [Вт] всего типовое | ||
| Напряжение изоляции | ||
| расчетное значение | 690 V | |
| для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение | ||
| при степени загрязнения 3 расчетное значение | ||
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| между цепью вспомогательного тока и цепью вспомогательного тока | ||
| между цепью тока управления и цепью вспомогательного тока | ||
| между силовой и вспомогательной цепями | ||
| между катушкой и главными контактами согласно EN 60947-1 | 400 V | |
| в сетях с незаземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока | ||
| в сетях с заземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока | ||
| в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями | ||
| в сетях с заземленной точкой звезды между силовой и вспомогательной цепями | ||
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| корпуса | ||
| для подключаемой клеммы | IP20 | |
| Степень защиты NEMA | ||
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | ||
| для железнодорожного транспорта согласно DIN EN 61373 | ||
| — при переменном токе | 8,3g / 5 ms, 5,3g / 10 ms | |
| — при постоянном токе | ||
| при синусовом импульсе | ||
| — при переменном токе | 13,5g / 5 ms, 8,3g / 10 ms | |
| — при постоянном токе | ||
| Виброустойчивость | ||
| согласно IEC 60068-2-6 | ||
| для железнодорожного транспорта согласно DIN EN 61373 | ||
| Частота коммутации максимальное | ||
| Механический срок службы (коммутационные циклы) | ||
| типовое | ||
| — примечание | ||
| в качестве продолжительности эксплуатации на направление срабатывания типовое | ||
| главных контактов типовое | ||
| вспомогательных контактов типовое | ||
| сигнальных контактов типовое | ||
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 10 000 000 | |
| контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
| контатора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
| Механический срок службы (коммутационные циклы) | ||
| с контактором 3RT2.3 | ||
| с контактором 3RT2.2 | ||
| электрический срок службы (коммутационные циклы) | ||
| типовое | ||
| при AC-1 при 380/415 В при 50/60 Гц | ||
| при AC-1 при 400 В типовое | ||
| при AC-1 при 690 В при 50/60 Гц | ||
| при AC-3 при 380/415 В при 50/60 Гц | ||
| при AC-3 при 690 В при 50/60 Гц | ||
| при AC-15 при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) при DC-21 A при 1000 В | ||
| электрический срок службы (коммутационные циклы) | ||
| при DC-22 A при 250 В | ||
| при AC-22 A при 380/415 В при 50/60 Гц | ||
| при DC-22 A при 500 В | ||
| при DC-22 A при 600 В | ||
| при AC-22 A при 690 В при 50/60 Гц | ||
| электрический срок службы (коммутационные циклы) | ||
| при DC-23 A при 220 В | ||
| при DC-23 A при 250 В | ||
| при AC-23 A при 380/415 В при 50/60 Гц | ||
| при DC-23 A при 440 В | ||
| при DC-23 A при 500 В | ||
| при DC-23 A при 600 В | ||
| при AC-23 A при 690 В при 50/60 Гц | ||
| электрический срок службы (коммутационные циклы) контактов при 2 А при AC-15 при 230 В | ||
| электрический срок службы (коммутационные циклы) вспомогательных контактов | ||
| при DC-13 при 6 А при 24 В типовое | ||
| при AC-15 при 6 А при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) сигнальных контактов | ||
| при DC-13 при 6 А при 24 В типовое | ||
| при AC-15 при 6 А при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) для релейных выходов максимальное примечание | ||
| электрический срок службы (коммутационные циклы) с контакторами 3RT1015 до 3RT1015 типовое | ||
| электрический срок службы (коммутационные циклы) с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 типовое | ||
| Количество электрических коммутационных циклов в час с контактором 3RH11, 3RT1016, 3RT1017, 3RT1024, 3RT1025, 3RT1026 | ||
| термический ток | ||
| Время восстановления | ||
| после отключения питания типовое | ||
| после размыкания цепей безопасности типовое | ||
| после срабатывания защиты от перегрузки при автоматическом сбросе типовое | ||
| после срабатывания защиты от перегрузки при дистанционном сбросе | ||
| после срабатывания защиты от перегрузки при ручном сбросе | ||
| Материал корпуса головки выключателя | ||
| Тип координации | ||
| Тип взрывозащиты | ||
| Удерживающая сила | ||
| Принцип действия | ||
| Точность повторения | ||
| Тип кривой входа | ||
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря расчетное значение | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| расчетное значение | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время эксплуатации примечание | ||
| во время хранния | -55 ... +80 °C | |
| во время транспортировки | ||
| во время хранения и транспортировки | ||
| — минимально примечание | ||
| — максимальное примечание | ||
| при монтажной высоте 3000 м во время эксплуатации максимальное | ||
| при монтажной высоте 4000 м во время эксплуатации максимальное | ||
| Температурная компенсация | ||
| Термический класс согласно IEC 60085 | ||
| Температура рабочей среды | ||
| Относительная влажность воздуха во время эксплуатации | ||
| Давление воздуха | ||
| во время эксплуатации | ||
| во время хранения | ||
| химическая стойкость | ||
| против минерального масла | ||
| против воды | ||
| против жира | ||
| Цепь главного тока: | ||
| Количество замыкающих контактов для главных контактов | 3 | |
| Количество размыкающих контактов для главных контактов | ||
| Исполнение коммутационного контакта | ||
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | ||
| Формула для допустимого тока включения, предельный ток | ||
| Формула для допустимого тока выключения, предельный ток | ||
| Исполнение защиты двигателя | ||
| Отдаваемая механическая мощность для четырёхполюсного трёхфазного двигателя | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| рабочее напряжение | ||
| расчетное значение | ||
| расчетное значение | ||
| при функции дистанционного сбрасывания при постоянном токе | ||
| при переменном токе | ||
| — расчетное значение | ||
| — при 50 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| при AC-3 расчетное значение максимальное | 690 V | |
| при постоянном токе расчетное значение | ||
| рабочее напряжение 1 | ||
| при переменном токе | ||
| — при 50 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| при постоянном токе расчетное значение | ||
| Рабочая частота расчетное значение | ||
| Относительный симметричный допуск рабочей частоты | ||
| Рабочий диапазон относительно рабочего напряжения при переменном токе | ||
| при 50 Гц | ||
| при 60 Гц | ||
| Рабочий ток расчетное значение | ||
| Рабочий ток минимально | ||
| Рабочий ток | ||
| при переменном токе при 400 В расчетное значение | ||
| при AC-1 при 400 В | ||
| — расчетное значение | ||
| — при температуре окружающей среды 40 °C расчетное значение | 50 A | |
| — при температуре окружающей среды 60 °C расчетное значение | ||
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | 50 A | |
| — при температуре окружающей среды 60 °C расчетное значение | 42 A | |
| при AC-2 при 400 В расчетное значение | 32 A | |
| при AC-2 при AC-3 при 400 В | ||
| — на замыкающий контакт расчетное значение | ||
| — на размыкающий контакт расчетное значение | ||
| при AC-3 | ||
| — при 400 В расчетное значение | 32 A | |
| — при 500 В расчетное значение | 32 A | |
| — при 690 В расчетное значение | 21 A | |
| при AC-43 | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| при AC-51 расчетное значение | ||
| при AC-6b при 690 В при температуре окружающей среды 60 °C расчетное значение | ||
| Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
| при 60 °C минимально допустимое | 10 mm | |
| при 40 °C минимально допустимое | 10 mm | |
| Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 12 A | |
| при 690 В расчетное значение | 12 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 4,5 A | |
| — при 220 В расчетное значение | 1 A | |
| — при 440 В расчетное значение | 0,4 A | |
| — при 600 В расчетное значение | 0,25 A | |
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 5 A | |
| — при 440 В расчетное значение | 1 A | |
| — при 600 В расчетное значение | 0,8 A | |
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | 35 A | |
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 2,9 A | |
| — при 600 В расчетное значение | 1,4 A | |
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | 20 A | |
| — при 24 В на размыкающий контакт расчетное значение | ||
| — при 24 В на замыкающий контакт расчетное значение | ||
| — при 110 В расчетное значение | 2,5 A | |
| — при 110 В на размыкающий контакт расчетное значение | ||
| — при 110 В на замыкающий контакт расчетное значение | ||
| — при 220 В расчетное значение | 1 A | |
| — при 220 В на размыкающий контакт расчетное значение | ||
| — при 220 В на замыкающий контакт расчетное значение | ||
| — при 440 В расчетное значение | 0,09 A | |
| — при 440 В на размыкающий контакт расчетное значение | ||
| — при 440 В на замыкающий контакт расчетное значение | ||
| — при 600 В расчетное значение | 0,06 A | |
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 15 A | |
| — при 110 В на размыкающий контакт расчетное значение | ||
| — при 110 В на замыкающий контакт расчетное значение | ||
| — при 220 В расчетное значение | 3 A | |
| — при 220 В на размыкающий контакт расчетное значение | ||
| — при 220 В на замыкающий контакт расчетное значение | ||
| — при 24 В расчетное значение | 35 A | |
| — при 24 В на размыкающий контакт расчетное значение | ||
| — при 24 В на замыкающий контакт расчетное значение | ||
| — при 440 В расчетное значение | 0,27 A | |
| — при 440 В на размыкающий контакт расчетное значение | ||
| — при 440 В на замыкающий контакт расчетное значение | ||
| — при 600 В расчетное значение | 0,16 A | |
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | 35 A | |
| — при 220 В расчетное значение | 10 A | |
| — при 24 В расчетное значение | 35 A | |
| — при 440 В расчетное значение | 0,6 A | |
| — при 600 В расчетное значение | 0,6 A | |
| Эксплуатационная мощность | ||
| расчетное значение | ||
| при AC-1 | ||
| — при 230 В расчетное значение | 16 kW | |
| — при 230 В при 60 °C расчетное значение | 15,5 kW | |
| — при 400 В расчетное значение | 28 kW | |
| — при 400 В при 60 °C расчетное значение | 27,5 kW | |
| — при 690 В расчетное значение | 48 kW | |
| — при 690 В при 60 °C расчетное значение | 47,5 kW | |
| при AC-2 при 400 В расчетное значение | 15 kW | |
| при AC-2 при AC-3 | ||
| — при 230 В на размыкающий контакт расчетное значение | ||
| — при 230 В на замыкающий контакт расчетное значение | ||
| — при 400 В на размыкающий контакт расчетное значение | ||
| — при 400 В на замыкающий контакт расчетное значение | ||
| при AC-3 | ||
| — при 230 В расчетное значение | 7,5 kW | |
| — при 400 В расчетное значение | 15 kW | |
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | 18,5 kW | |
| при AC-43 | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| Эксплуатационная мощность для трёхфазного двигателя | ||
| расчетное значение | ||
| при 400 В при 50 Гц минимально | ||
| при 400 В при 50 Гц максимальное | ||
| Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | 6 kW | |
| при 690 В расчетное значение | 10,3 kW | |
| Тепловой кратковременный ток ограничен до 10 с | 260 A | |
| Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 2,7 W | |
| Рабочий ток плавкой вставки предохранителя расчетное значение | ||
| Рабочий ток автоматического выключателя при переменном токе расчетное значение | ||
| Частота включений на холостом ходу | ||
| при переменном токе | 5 000 1/h | |
| при постоянном токе | ||
| Частота коммутации | ||
| при AC-1 максимальное | 1 000 1/h | |
| при AC-2 максимальное | 750 1/h | |
| при AC-3 максимальное | 750 1/h | |
| при AC-4 максимальное | 250 1/h | |
| Частота коммутации при AC-41 согласно IEC 60947-6-2 максимальное | ||
| Частота коммутации при AC-43 согласно IEC 60947-6-2 максимальное | ||
| Частота включений при AC-6b /согласно IEC 60947-6-2 максимально | ||
| Частота коммутации при AC-6b | ||
| при 230 В максимальное | ||
| при 240 В максимальное | ||
| при 400 В максимальное | ||
| при 480 В максимальное | ||
| при 500 В максимальное | ||
| при 600 В максимальное | ||
| Частота коммутации | ||
| при DC-1 максимальное | ||
| при DC-3 максимальное | ||
| при DC-5 максимальное | ||
| Крутизна напряжения на тиристоре для главных контактов максимально допустимое | ||
| Обратное напряжение на тиристоре для главных контактов максимально допустимое | ||
| Блокирующий ток тиристора | ||
| Температура выхода из диапазона | ||
| Прочность по отношению к импульсному току расчетное значение | ||
| Значение I2t максимальное | ||
| Цепь тока управления/ управление: | ||
| Вид напряжения | ||
| Вид напряжения управляющего напряжения питания | Переменный ток | |
| относительный отрицательный допуск частоты управляющего напряжения питания | ||
| относительный положительный допуск частоты управляющего напряжения питания | ||
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 220 V | |
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | 240 V | |
| при 60 Гц расчетное значение | ||
| относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц | ||
| относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц | ||
| Управляющее напряжение питания при постоянном токе | ||
| расчетное значение | ||
| расчетное значение | ||
| относительный отрицательный допуск управляющего напряжения питания при постоянном токе | ||
| относительный положительный допуск управляющего напряжения питания при постоянном токе | ||
| Управляющее напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Управляющее напряжение питания 1 | ||
| при постоянном токе расчетное значение | ||
| при постоянном токе | ||
| Управляющее напряжение питания 2 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Управляющее напряжение питания 2 при постоянном токе расчетное значение | ||
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц Конечное значение для сигнала <0>-распознавание | ||
| при 60 Гц Конечное значение для сигнала <0>-распознавание | ||
| Управляющее напряжение питания при постоянном токе Конечное значение для сигнала <0>-распознавание | ||
| Частота напряжения питания для вспомогательных цепей и цепей управления расчетное значение | ||
| Частота питающего напряжения цепи управления 1 расчетное значение | ||
| Частота питающего напряжения цепи управления 1 | ||
| Частота питающего напряжения цепи управления 2 расчетное значение | ||
| Мощность на удержание | ||
| при переменном токе максимальное | ||
| при постоянном токе максимальное | ||
| симметричный допуск частоты сети | ||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | ||
| при 50 Гц | 0,8 ... 1,1 | |
| при 60 Гц | 0,85 ... 1,1 | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | ||
| Исполнение ограничителя перенапряжения | ||
| Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | ||
| при 50 Гц | 81 V·A | |
| при 60 Гц | 79 V·A | |
| Коэффициент мощности индуктивный при мощности втягивания катушки | ||
| при 50 Гц | 0,72 | |
| при 60 Гц | 0,74 | |
| Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | ||
| при 50 Гц | 10,5 V·A | |
| при 60 Гц | 8,5 V·A | |
| Коэффициент мощности индуктивный при мощности удержания катушки | ||
| при 50 Гц | 0,25 | |
| при 60 Гц | 0,28 | |
| принятая активная мощность электромагнитной катушки | ||
| Мощность втягивания электромагнитной катушки при постоянном токе | ||
| Мощность на удержание электромагнитной катушки при постоянном токе | ||
| Задержка закрытия | ||
| при переменном токе | 8 ... 40 ms | |
| при постоянном токе | ||
| Задержка открытия | ||
| при переменном токе | 4 ... 16 ms | |
| при постоянном токе | ||
| Продолжительность электрической дуги | 10 ... 10 ms | |
| Исполнение управления коммутационного привода | ||
| Остаточный ток электроники при управлении сигналом <0> | ||
| при переменном токе при 230 В максимально допустимое | 7 mA | |
| при постоянном токе при 24 В максимально допустимое | 16 mA | |
| пороговое значение сопротивления термистора | ||
| Вспомогательный контур: | ||
| Исполнение вспомогательного выключателя | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | ||
| — примечание | ||
| — пристраиваемые | ||
| — на каждое направление вращения | ||
| — включающийся без выдержки времени | 1 | |
| — включающийся с выдержкой времени | ||
| — включающийся с отставанием | ||
| — включающийся с перекрыванием | ||
| обеспечивающий безопасность | ||
| включающийся с выдержкой времени | ||
| Количество замыкающих контактов | ||
| для вспомогательных контактов | ||
| — примечание | ||
| — пристраиваемые | ||
| — на каждое направление вращения | ||
| — включающийся без выдержки времени | 1 | |
| — включающийся с выдержкой времени | ||
| — включающийся с опережением | ||
| — включающийся с перекрыванием | ||
| обеспечивающий безопасность | ||
| включающийся с выдержкой ремени | ||
| триггера короткого замыкания без выдержки времени для сигнального контакта | ||
| Количество переключающих контактов | ||
| для вспомогательных контактов | ||
| вспомогательных контактов включающийся без выдержки времени | ||
| включающийся с выдержкой времени | ||
| зависящего от тока расцепителя перегрузки для сигнального контакта | ||
| Кодовый номер и кодовое буквенное обозначение коммутационных элементов | ||
| Рабочий ток при AC-12 максимальное | 10 A | |
| Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
| Рабочий ток/при АС-15/при 500 В/расчетное значение | ||
| Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
| Рабочий ток вспомогательных контактов при AC-12 максимальное | ||
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | ||
| при 110 В | ||
| при 120 В | ||
| при 125 В | ||
| при 230 В | ||
| при 400 В | ||
| Рабочий ток при DC-12 | ||
| при 24 В расчетное значение | 10 A | |
| при 48 В расчетное значение | 6 A | |
| при 60 В расчетное значение | 6 A | |
| при 110 В расчетное значение | 3 A | |
| при 125 В расчетное значение | 2 A | |
| при 220 В расчетное значение | 1 A | |
| при 230 В расчетное значение | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 600 В расчетное значение | 0,15 A | |
| Рабочий ток при 1 токопроводе при DC-12 | ||
| при 24 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 440 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток при 2 токопроводах в ряд при DC-12 | ||
| при 24 В расчетное значение | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 440 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток при 3 токопроводах в ряд при DC-12 | ||
| при 24 В расчетное значение | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 440 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Частота коммутации при DC-12 максимальное | ||
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 48 В расчетное значение | 2 A | |
| при 60 В расчетное значение | 2 A | |
| при 110 В расчетное значение | 1 A | |
| при 125 В расчетно значение | 0,9 A | |
| при 220 В расчетное значение | 0,3 A | |
| при 230 В расчетное значение | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 600 В расчетное значение | 0,1 A | |
| Рабочий ток при 1 токопроводе при DC-13 | ||
| при 24 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 440 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток при 2 токопроводах в ряд при DC-13 | ||
| при 24 В расчетное значение | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 440 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток при 3 токопроводах в ряд при DC-13 | ||
| при 24 В расчетное значение | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 440 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Частота коммутации при DC-13 максимальное | ||
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | ||
| при 60 В | ||
| при 110 В | ||
| при 125 В | ||
| при 220 В | ||
| при 250 В | ||
| Исполнение защитного выключателя линии | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | ||
| для защиты от короткого замыкания цепи вспомогательного тока до 230 В | ||
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| Функция защиты/ контроля: | ||
| Класс срабатывания | ||
| Время задержки отключения | ||
| выполнение размыкателя при перегрузке | ||
| Отключающая способность рабочего тока короткого замыкания (Ics) | ||
| при 400 В | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | ||
| при 240 В расчетное значение | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при переменном токе при 240 В расчетное значение | ||
| при переменном токе при 400 В расчетное значение | ||
| при переменном токе при 500 В расчетное значение | ||
| при переменном токе при 690 В расчетное значение | ||
| при перем. токе 480 Y/277 В согласно UL 489 расчетное значение | ||
| Отключающая способность тока короткого замыкания (Icn) | ||
| при 1 токопроводе при постоянном токе при DC расчетное значение | ||
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | ||
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | ||
| Время срабатывания защиты от замыкания на землю в установившемся состоянии | ||
| Рабочий диапазон защиты замыкания на землю относительно значения регулирования тока | ||
| минимально | ||
| максимальное | ||
| Исполнение сенсорного датчика | ||
| для измерения температуры с возможностью подключения | ||
| для обнаружения замыкания на землю с возможностью подключения | ||
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 27 A | |
| при 600 В расчетное значение | 27 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 2 hp | |
| — при 230 В расчетное значение | 5 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 10 hp | |
| — при 220/230 В расчетное значение | 10 hp | |
| — при 460/480 В расчетное значение | 20 hp | |
| — при 575/600 В расчетное значение | 25 hp | |
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
| защита от коротких замыканий | ||
| выполнение размыкателя короткого напряжения | ||
| Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыкании | ||
| Условный ток короткого замыкания (Iq) | ||
| при 690 В согласно IEC 60947-4-1 расчетное значение | ||
| при 400 В согласно IEC 60947-4-1 расчетное значение | ||
| при 500 В согласно IEC 60947-4-1 расчетное значение | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — необходимое | ||
| — при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 A | |
| — при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A | |
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| для защиты от короткого замыкания сигнального выключателя расцепителя короткого замыкания необходимое | ||
| для защиты от короткого замыкания сигнального выключателя расцепителя перегрузки необходимое | ||
| для защиты цепи разблокировки реле от короткого замыкания необходимое | ||
| Исполнение плавкой вставки предохранителя для IT-сети для защиты от короткого замыкания основной цепи тока | ||
| при 240 В | ||
| при 400 В | ||
| при 500 В | ||
| при 690 В | ||
| Вид команды | ||
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
| рекомендуемое | ||
| Вид крепления передняя установка | ||
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |
| последовательный монтаж | да | |
| модулей и принадлежностей | ||
| переключающих элементов, патронов и принадлежностей | ||
| Высота | 85 mm | |
| Ширина | 45 mm | |
| Глубина | 97 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 0 mm | |
| до заземленных частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — сбоку | 6 mm | |
| — снизу | 0 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 0 mm | |
| — снизу | 0 mm | |
| — сбоку | 6 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи главного тока | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | ||
| Исполнение электрического подключения | ||
| входов и выходов | ||
| на входе | ||
| на выходе | ||
| для главной электрической цепи | винтовой зажим | |
| для вспомогательных цепей и цепей управления | винтовой зажим | |
| Расположение электрических подключений для главной электрической цепи | ||
| Исполнение электрического подключения на корпусе | ||
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — однопроводный | 2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм) | |
| — многопроводный | ||
| — одножильного или многожильного | 2x (1 ... 2,5 мм), 2x (2,5 ... 10 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм | |
| — тонкопроволочный без заделки концов кабеля | ||
| для главных контактов для кабельного наконечника JIS | ||
| при проводах AWG для главных контактов | 2x (16 ... 12), 2x (14 ... 8) | |
| для кабельного наконечника согласно DIN-стандарту для главных контактов | ||
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | ||
| — однопроводный с обработкой концов жил | ||
| — одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| — тонкопроволочный без заделки концов кабеля | ||
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | |
| при проводах AWG для вспомогательных контактов однопроводный | ||
| при проводах AWG для вспомогательных контактов многопроводный | ||
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных и управляющих контактов | ||
| — однопроводный | ||
| — тонкопроволочный с обработкой концов жил | ||
| — тонкопроволочный без заделки концов кабеля | ||
| при проводах AWG для вспомогательных и управляющих контактов | ||
| Вид подключаемого минимального поперечного сечения для главных контактов при AC-6b | ||
| при 40 °C | ||
| при 60 °C | ||
| Крутящий момент затяжки | ||
| при кольцевом кабельном наконечнике | ||
| — для главных контактов | ||
| — для вспомогательных контактов | ||
| при винтовом соединении | ||
| наружный диаметр используемого кольцевого кабельного наконечника максимальное | ||
| Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | ||
| Крутящий момент затяжки (фут-дюйм) | ||
| при винтовом соединении | ||
| для главных контактов при винтовом соединении | ||
| для вспомогательных и управляющих контактов при винтовом соединении | ||
| Исполнение ствола отвертки | ||
| Исполнение резьбы соединительного болта | ||
| для главных контактов | ||
| вспомогательных и управляющих контактов | ||
| Длина оголенного провода провода | ||
| для главных контактов | ||
| для вспомогательных и управляющих контактов | ||
| Безопасность: | ||
| Исполнение безопасного монтажа кабельной проводки входов | ||
| Исполнение цепи обратной связи | ||
| Значение В10 | ||
| при низкой частоте запроса согласно SN 31920 | ||
| при высоком уровне согласно SN 31920 | 1 000 000 | |
| Общий уровень безопасности (SIL) согласно IEC 61508 | ||
| уровень производительности (PL) согласно EN ISO 13849-1 | ||
| Категория остановки по стандарту DIN EN 60204-1 | ||
| Доля надежных отказов (SFF) | ||
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 73 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 100 FIT | |
| при высоком уровне согласно SN 31920 | ||
| Функция продукта | ||
| зеркальный контакт согласно IEC 60947-4-1 | да | |
| принудительное размыкание согласно IEC 60947-5-1 | ||
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | ||
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Категория согласно EN 954-1 | ||
| Данные по механике: | ||
| Исполнение кабельного ввода | ||
| Исполнение разъемного соединения | ||
| Исполнение блокировки | ||
| вид кабельного отвода | ||
| Исполнение разгрузки натяжения | ||
| Исполнение фиксатора штекера | ||
| Исполнение привода реле | ||
| Компонент продукта Цоколь со штырьками | ||
| Вид вентиляции | ||
| Связь/ протокол: | ||
| Исполнение интерфейса | ||
| Функция продукта Коммуникация через шину | ||
| Протокол осуществляется поддержка | ||
| PROFIBUS DP-протокол | ||
| протокол PROFINET | ||
| Протокол осуществляется поддержка | ||
| протокол AS-Interface | ||
| протокол IO-Link | ||
| Скорость передачи IO-Link | ||
| Длительность цикла точка-точка между ведущим блоком и компонентом IO-Link минимально | ||
| Тип электропитания по IO-Link Master | ||
| Объем данных | ||
| диапазона адреса входов при циклической передаче всего | ||
| диапазона адреса выходов при циклической передаче всего | ||
| Исполнение электрического подключения интерфейса связи | ||
| Электромагнитная совместимость: | ||
| ЭМС излучение помех | ||
| согласно IEC 60947-1 | ||
| согласно IEC 61000-6-3 | ||
| ЭМС помехоустойчивость согласно IEC 60947-1 | ||
| Помехоустойчивость к магнитным полям с техническими частотами согласно EN 61000-4-8 | ||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | ||
| Электростатическая разрядка согласно IEC 61000-4-2 | ||
| Разделение потенциала: | ||
| Исполнение разделения потенциала | ||
| примечание | ||
| Разделение потенциалов | ||
| между входом и выходом | ||
| между выходами | ||
| между входами | ||
| между питанием напряжением и другими контурами тока | ||
| Напряжение питания: | ||
| Виднапряжения напряжения питания | ||
| опционального светодиодного индикатора | ||
| акустического сигнального элемента | ||
| осветительного прибора | ||
| Исполнение электропитания | ||
| Напряжение питания | ||
| Напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Напряжение питания 1 при постоянном токе | ||
| расчетное значение | ||
| расчетное значение максимально допустимое | ||
| расчетное значение минимально допустимое | ||
| Напряжение питания 1 акустического сигнального элемента при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 1 акустического сигнального элемента при постоянном токе расчетное значение | ||
| Напряжение питания 1 осветительного прибора при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 1 осветительного прибора при постоянном токе | ||
| расчетное значение | ||
| расчетное значение | ||
| Напряжение питания 2 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 2 при постоянном токе расчетное значение | ||
| Напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания при постоянном токе расчетное значение | ||
| Напряжение питания | ||
| светодиода | ||
| светодиода | ||
| Напряжение питания электромагнитной катушки | ||
| Напряжение питания необходимое Вспомогательное напряжение | ||
| Частота напряжения питания | ||
| 1 | ||
| 1 расчетное значение | ||
| 2 расчетное значение | ||
| Напряжение питания при постоянном токе | ||
| типовое | ||
| относительный отрицательный допуск напряжения питания | ||
| относительный положительный допуск напряжения питания | ||
| Относительный симметричный допуск частоты напряжения питания | ||
| Входы/ Выходы: | ||
| Количество входов | ||
| для подключения термистора | ||
| Исполнение входа | ||
| Вход каскадирования/эксплутационное включение | ||
| Вход обратной связи | ||
| Пусковой вход | ||
| количество цифровых входов | ||
| примечание | ||
| с общим опорным потенциалом | ||
| обеспечивающий безопасность | ||
| исполнение цифровых входов | ||
| тип 1 согласно IEC 61131 | ||
| тип 2 согласно IEC 61131 | ||
| Количество аналоговых входов | ||
| Количество входов датчиков | ||
| 1- или 2-канальных | ||
| двухканальный | ||
| для обнаружения замыкания на землю | ||
| для измерения температуры | ||
| для датчиков IEPE | ||
| для датчиков MEMS | ||
| Количество отключающих выходов | ||
| Количество входов числа оборотов | ||
| Входное напряжение | ||
| Ток на входе | ||
| Количество выходов в качестве контактного коммутационного элемента | ||
| в качестве размыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | ||
| — обеспечивающий безопасность включающийся без выдержки времени | ||
| в качестве замыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | ||
| — обеспечивающий безопасность включающийся без выдержки времени | ||
| Количество цифровых выходов | ||
| примечание | ||
| Количество аналоговых выходов | ||
| Количество сигнальных выходов | ||
| Количество выходов полупроводников | ||
| для функции оповещения | ||
| обеспечивающий безопасность | ||
| Выходное напряжение | ||
| Выходное напряжение 1 лампового трансформатора расчетное значение | ||
| Вид напряжения выходного напряжения | ||
| Выходной ток | ||
| Выходной ток на обеспечивающем безопасность выходе максимальное | ||
| Ток на выходе максимальное | ||
| Характеристика выхода с защитой от коротких замыканий | ||
| Исполнение коммутируемого выхода | ||
| сигнальных выходов | ||
| Индикация: | ||
| Количество светодиодов | ||
| Количество индикаций состояния | ||
| Количество дисплеев | ||
| Исполнение индикации | ||
| для нормальной эксплуатации | ||
| для AS-интерфейса | ||
| в качестве индикации состояния входов/выходов | ||
| в качестве индикатора состояния через светодиоды | ||
| для сигнала ошибки | ||
| для состояния переключения | ||
| Исполнение индикации | ||
| в качестве индикации коммуникации IO-Link | ||
| в качестве индикации установки IO-Link | ||
| Исполнение блока оценки необходимое | ||
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 08.07.2016 | |
Техническая документация по 3RT20271AP60
- Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, страниц: 3, размер: 13.23 Мб - Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, страниц: 3, размер: 666.39 Кб - Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, страниц: 4, размер: 5.74 Мб - Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, страниц: 4, размер: 254.45 Кб - Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, страниц: 24, размер: 3.66 Мб
