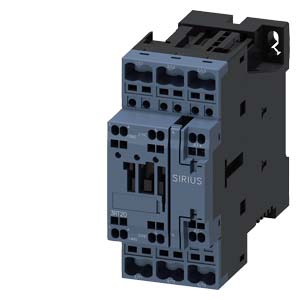

Контактор Siemens 3RT2027-2BB40-0CC0
Контактор Siemens Sirius 3RT20272BB400CC0
КОНТАКТОР, 3 ПОЛ., AC-3, 15КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24В DC, С ВОЗМОЖНОСТЬЮ КОММУНИКАЦИИ, ТИПОРАЗМЕР S0, ПРУЖИННЫЕ КЛЕММЫ
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
Технические характеристики 3RT2027-2BB40-0CC0
CONTACTOR, AC-3, 15KW/400V, 1NO+1NC, DC 24V, COM. CAPABILITY, 3-POLE, SZ S0 SPRING-LOADED TERMINAL | ||
Фирменное название продукта | SIRIUS | |
Наименование продукта | контактор 3RT2 | |
Общие технические данные: | ||
Габаритные размеры контактора | S0 | |
Расширение продукта | ||
функциональный модуль для коммуникации | да | |
Вспомогательный выключатель | да | |
Напряжение изоляции | ||
расчетное значение | 690 V | |
Степень загрязнения | 3 | |
Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
Максимально допустимое напряжение для надёжного размыкания | ||
между катушкой и главными контактами согласно EN 60947-1 | 400 V | |
Степень защиты IP | ||
с лицевой стороны | IP20 | |
для подключаемой клеммы | IP20 | |
Стойкость к шоку | ||
при прямоугольном импульсе | ||
— при постоянном токе | 10g / 5 ms, 7,5g / 10 ms | |
при синусовом импульсе | ||
— при постоянном токе | 15g / 5 ms, 10g / 10 ms | |
Механический срок службы (коммутационные циклы) | ||
контактора типовое | 10 000 000 | |
контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
Условия окружающей среды: | ||
Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
Температура окружающей среды | ||
во время эксплуатации | -25 ... +60 °C | |
во время хранения | -55 ... +80 °C | |
Цепь главного тока: | ||
Количество замыкающих контактов для главных контактов | 3 | |
Количество размыкающих контактов для главных контактов | 0 | |
рабочее напряжение | ||
при AC-3 расчетное значение максимальное | 690 V | |
Рабочий ток | ||
при AC-1 при 400 В | ||
— при температуре окружающей среды 40 °C расчетное значение | 50 A | |
при AC-1 до 690 В | ||
— при температуре окружающей среды 40 °C расчетное значение | 50 A | |
— при температуре окружающей среды 60 °C расчетное значение | 42 A | |
при AC-2 при 400 В расчетное значение | 32 A | |
при AC-3 | ||
— при 400 В расчетное значение | 32 A | |
— при 500 В расчетное значение | 32 A | |
— при 690 В расчетное значение | 21 A | |
Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
при 60 °C минимально допустимое | 10 mm | |
при 40 °C минимально допустимое | 10 mm | |
Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
при 400 В расчетное значение | 12 A | |
при 690 В расчетное значение | 12 A | |
Рабочий ток | ||
при 1 токопроводе при DC-1 | ||
— при 24 В расчетное значение | 35 A | |
— при 110 В расчетное значение | 4,5 A | |
— при 220 В расчетное значение | 1 A | |
— при 440 В расчетное значение | 0,4 A | |
— при 600 В рачетное значение | 0,25 A | |
при 2 токопроводах в ряд при DC-1 | ||
— при 24 В расчетное значение | 35 A | |
— при 110 В расчетное значение | 35 A | |
— при 220 В расчетное значение | 5 A | |
— при 440 В расчетное значение | 1 A | |
— при 600 В расчетное значение | 0,8 A | |
при 3 токопроводах в ряд при DC-1 | ||
— при 24 В расчетное значение | 35 A | |
— при 110 В расчетное значение | 35 A | |
— при 220 В расчетное значение | 35 A | |
— при 440 В расчетное значение | 2,9 A | |
— при 600 В расчетное значение | 1,4 A | |
Рабочий ток | ||
при 1 токопроводе при DC-3 при DC-5 | ||
— при 24 В расчетное значение | 20 A | |
— при 110 В расчетное значение | 2,5 A | |
— при 220 В расчетное значение | 1 A | |
— при 440 В расчетное значение | 0,09 A | |
— при 600 В расчетное значение | 0,06 A | |
при 2 токопроводах в ряд при DC-3 при DC-5 | ||
— при 110 В расчетное значение | 15 A | |
— при 220 В расчетное значение | 3 A | |
— при 24 В расчетное значение | 35 A | |
— при 440 В расчетное значение | 0,27 A | |
— при 600 В расчетное значение | 0,16 A | |
при 3 токопроводах в ряд при DC-3 при DC-5 | ||
— при 110 В расчетное значение | 35 A | |
— при 220 В расчетное значение | 10 A | |
— при 24 В расчетное значение | 35 A | |
— при 440 В расчетное значение | 0,6 A | |
— при 600 В расчетное значение | 0,6 A | |
Эксплуатационная мощность | ||
при AC-1 | ||
— при 230 В расчетное значение | 16 kW | |
— при 230 В при 60 °C расчетное значение | 15,5 kW | |
— при 400 В расчетное значение | 28 kW | |
— при 400 В при 60 °C расчетное значение | 27,5 kW | |
— при 690 В расчетное значение | 48 kW | |
— при 690 В при 60 °C расчетное значение | 47,5 kW | |
при AC-2 при 400 В расчетное значение | 15 kW | |
при AC-3 | ||
— при 230 В расчетное значение | 7,5 kW | |
— при 400 В расчетное значение | 15 kW | |
— при 690 В расчетное значение | 18,5 kW | |
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
при 400 В расчетное значение | 6 kW | |
при 690 В расчетное значение | 10,3 kW | |
Тепловой кратковременный ток ограничен до 10 с | 260 A | |
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 2,7 W | |
Частота включений на холостом ходу | ||
при постоянном токе | 1 500 1/h | |
Частота коммутации | ||
при AC-1 максимальное | 1 000 1/h | |
при AC-2 максимальное | 750 1/h | |
при AC-3 максимальное | 750 1/h | |
при AC-4 максимальное | 250 1/h | |
Цепь тока управления/ управление: | ||
Вид напряжения управляющего напряжения питания | Постоянный ток | |
Управляющее напряжение питания при постоянном токе | ||
расчетное значение | 24 | |
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,8 ... 1,1 | |
Мощность втягивания электромагнитной катушки при постоянном токе | 5,9 W | |
Мощность на удержание электромагнитной катушки при постоянном токе | 5,9 W | |
Задержка закрытия | ||
при постоянном токе | 50 ... 170 ms | |
Задержка открытия | ||
при постоянном токе | 15 ... 17,5 ms | |
Продолжительность электрической дуги | 10 ... 10 ms | |
Остаточный ток электроники при управлении сигналом <0> | ||
при переменном токе при 230 В максимально допустимое | 7 mA | |
при постоянном токе при 24 В максимально допустимое | 16 mA | |
Вспомогательный контур: | ||
Количество размыкающих контактов | ||
для вспомогательных контактов | ||
— включающийся без выдержки времени | 1 | |
Количество замыкающих контактов | ||
для вспомогательных контактов | ||
— включающийся без выдержки времени | 1 | |
Рабочий ток при AC-12 максимальное | 10 A | |
Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
Рабочий ток при DC-12 | ||
при 24 В расчетное значение | 10 A | |
при 48 В расчетное значение | 6 A | |
при 60 В расчетное значение | 6 A | |
при 110 В расчетное значение | 3 A | |
при 125 В расчетное значение | 2 A | |
при 220 В расчетное значение | 1 A | |
при 600 В расчетное значение | 0,15 A | |
Рабочий ток при DC-13 | ||
при 24 В расчетное значение | 10 A | |
при 48 В расчетное значение | 2 A | |
при 60 В расчетное значение | 2 A | |
при 110 В расчетное значение | 1 A | |
при 125 В расчетное значение | 0,9 A | |
при 220 В расчетное значение | 0,3 A | |
при 600 В расчетное значение | 0,1 A | |
Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
Номинальная нагрузка UL/CSA: | ||
Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
при 480 В расчетное значение | 27 A | |
при 600 В расчетное значение | 27 A | |
отдаваемая механическая мощность [л.с] | ||
для 1-фазного двигателя трехфазного тока | ||
— при 110/120 В расчетное значение | 2 hp | |
— при 230 В расчетное значение | 5 hp | |
для 3-фазного электродвигателя | ||
— при 200/208 В расчетное значение | 10 hp | |
— при 220/230 В расчетное значение | 10 hp | |
— при 460/480 В расчетное значение | 20 hp | |
— при 575/600 В расчетное значение | 25 hp | |
Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
защита от коротких замыканий | ||
Исполнение плавкой вставки предохранителя | ||
для защиты от короткого замыкания основной цепи тока | ||
— при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 125 A | |
— при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 50 A | |
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
Монтаж/ крепление/ размеры: | ||
Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | |
последовательный монтаж | да | |
Высота | 102 mm | |
Ширина | 45 mm | |
Глубина | 107 mm | |
соблюдаемое расстояние | ||
при рядном монтаже | ||
— спереди | 0 mm | |
— сзади | 0 mm | |
— сверху | 0 mm | |
— снизу | 0 mm | |
— сбоку | 0 mm | |
до заземленных частей | ||
— спереди | 0 mm | |
— сзади | 0 mm | |
— сверху | 0 mm | |
— сбоку | 6 mm | |
— снизу | 0 mm | |
до находящихся под напряжением частей | ||
— спереди | 0 mm | |
— сзади | 0 mm | |
— сверху | 0 mm | |
— снизу | 0 mm | |
— сбоку | 6 mm | |
Подсоединения/ клеммы: | ||
Исполнение электрического подключения | ||
для главной электрической цепи | пружинный зажим | |
для вспомогательных цепей и цепей управления | пружинный зажим | |
Вид подключаемых поперечных сечений проводов | ||
для главных контактов | ||
— однопроводный | 2x (1 ... 10 мм) | |
— одножильного или многожильного | 2x (1 ... 10 мм) | |
— тонкопроволочный с обработкой концов жил | 2x (1 ... 6 мм) | |
— тонкопроволочный без заделки концов кабеля | 2x (1 ... 6 мм) | |
при проводах AWG для главных контактов | 2x (18 ... 8) | |
Вид подключаемых поперечных сечений проводов | ||
для вспомогательных контактов | ||
— одножильного или многожильного | 2x (0,5 ... 2,5 мм) | |
— тонкопроволочный с обраоткой концов жил | 2x (0,5 ... 1,5 мм) | |
— тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 2,5 мм) | |
при проводах AWG для вспомогательных контактов | 2x (20 ... 14) | |
Безопасность: | ||
Значение В10 | ||
при высоком уровне согласно SN 31920 | 1 000 000 | |
Доля опасных отказов | ||
при низкой частоте запроса согласно SN 31920 | 40 % | |
при высоком уровне согласно SN 31920 | 73 % | |
Частота отказов (значение интенсивности отказов) | ||
при низкой частоте запроса согласно SN 31920 | 100 FIT | |
Функция продукта | ||
зеркальный контакт согласно IEC 60947-4-1 | да | |
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
Сертификаты/допуски к эксплуатации | ||
| ||
Дополнительная информация | ||
последнее изменение: | 27.06.2016 |
