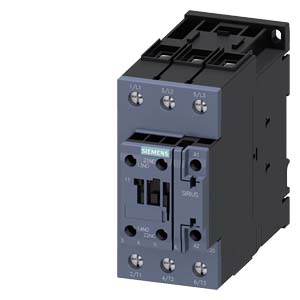

Контактор Siemens 3RT2036-1AL20-1AA0
Контактор Siemens Sirius 3RT20361AL201AA0
КОНТАКТОР, AC3: 22КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 230В АС 50/60ГЦ, 3-ПОЛЮСНЫЙ, ТИПОРАЗМЕР S2, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ МОНТАЖА НА ГОРИЗОНТАЛЬНОЙ ПОВЕРХНОСТИ
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
Технические характеристики 3RT2036-1AL20-1AA0
CONTACTOR,AC3:22KW/400V, 1NO+1NC, 230V AC 50/60HZ, 3-POLE, SIZE S2, SCREW TERMINAL UPRIGHT MOUNTING POSITION | |||||
Фирменное название продукта | SIRIUS | ||||
Наименование продукта | контактор 3RT2 | ||||
Общие технические данные: | |||||
Габаритные размеры контактора | S2 | ||||
Расширение продукта | |||||
функциональный модуль для коммуникации | нет | ||||
Вспомогательный выключатель | да | ||||
Напряжение изоляции | |||||
расчетное значение | 690 V | ||||
Степень загрязнения | 3 | ||||
Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | ||||
Максимально допустимое напряжение для надёжного размыкания | |||||
между катушкой и главными контактами согласно EN 60947-1 | 400 V | ||||
Степень защиты IP | |||||
с лицевой стороны | IP20 | ||||
для подключаемой клеммы | IP00 | ||||
Стойкость к шоку | |||||
при прямоугольном импульсе | |||||
— при переменном токе | 11,8 g / 5 мс, 7,4 g / 10 мс | ||||
при синусовом импульсе | |||||
— при переменном токе | 18,5 g / 5 мс, 11,6 g / 10 мс | ||||
Механический срок службы (коммутационные циклы) | |||||
контактора типовое | 10 000 000 | ||||
контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | ||||
контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | ||||
Условия окружающей среды: | |||||
Высота установки при высоте над уровнем моря максимальное | 2 000 m | ||||
Температура окружающей среды | |||||
во время эксплуатации | -25 ... +60 °C | ||||
во время хранения | -55 ... +80 °C | ||||
Цепь главного тока: | |||||
Количество замыкающих контактов для главных контактов | 3 | ||||
Количество размыкающих контактов для главных контактов | 0 | ||||
рабочее напряжение | |||||
при AC-3 расчетное значение максимальное | 690 V | ||||
Рабочий ток | |||||
при AC-1 при 400 В | |||||
— при температуре окружающей среды 40 °C расчетное значение | 70 A | ||||
при AC-1 до 690 В | |||||
— при температуре окружающей среды 40 °C расчетное значение | 70 A | ||||
— при температуре окружающей среды 60 °C расчетное значение | 60 A | ||||
при AC-2 при 400 В расчетное значение | 51 A | ||||
при AC-3 | |||||
— при 400 В расчетное значение | 51 A | ||||
— при 500 В расчетное значение | 50 A | ||||
— при 690 В расчетное значение | 24 A | ||||
Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | |||||
при 60 °C минимально допустимое | 16 mm | ||||
при 40 °C минимально допустимое | 25 mm | ||||
Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | |||||
при 400 В расчетное значение | 24 A | ||||
при 690 В расчетное значение | 20 A | ||||
Рабочий ток | |||||
при 1 токопроводе при DC-1 | |||||
— при 24 В расчетное значение | 55 A | ||||
— при 110 В расчетное значение | 4,5 A | ||||
— при 220 В расчетное значение | 1 A | ||||
— при 440 В расчетное значение | 0,4 A | ||||
— при 600 В расчетное значение | 0,25 A | ||||
при 2 токопроводах в ряд при DC-1 | |||||
— при 24 В расчетное значение | 55 A | ||||
— при 110 В расчетное значение | 45 A | ||||
— при 220 В расчетное значение | 5 A | ||||
— при 440 В расчетное значение | 1 A | ||||
— при 600 В расчетное значение | 0,8 A | ||||
при 3 токопроводах в ряд при DC-1 | |||||
— при 24 В расчетное значение | 55 A | ||||
— при 110 В расчетное значение | 55 A | ||||
— при 220 В расчетное значение | 45 A | ||||
— при 440 В расчетное значение | 2,9 A | ||||
— при 600 В расчетное значение | 1,4 A | ||||
Рабочий ток | |||||
при 1 токопроводе при DC-3 при DC-5 | |||||
— при 24 В расчетное значение | 35 A | ||||
— при 110 В расчетное значение | 2,5 A | ||||
— при 220 В расчетное значение | 1 A | ||||
— при 440 В расчетное значение | 0,1 A | ||||
— при 600 В расчетное значение | 0,06 A | ||||
при 2 токопроводах в ряд при DC-3 при DC-5 | |||||
— при 110 В расчетное значение | 25 A | ||||
— при 220 В расчетное значение | 5 A | ||||
— при 24 В расчетное значение | 55 A | ||||
— при 440 В расчетное значение | 0,27 A | ||||
— при 600 В расчетное значение | 0,16 A | ||||
при 3 токопроводах в ряд при DC-3 при DC-5 | |||||
— при 110 В расчетное значение | 55 A | ||||
— при 220 В расчетное значение | 25 A | ||||
— при 24 В расчетное значение | 55 A | ||||
— при 440 В расчетное значение | 0,6 A | ||||
— при 600 В расчетное значение | 0,35 A | ||||
Эксплуатационная мощность | |||||
при AC-1 | |||||
— при 230 В расчетное значение | 26 kW | ||||
— при 230 В при 60 °C расчетное значение | 23 kW | ||||
— при 400 В расчетное значение | 46 kW | ||||
— при 400 В при 60 °C расчетное значение | 39 kW | ||||
— при 690 В расчетное значение | 79 kW | ||||
— при 690 В при 60 °C расчетное значение | 68 kW | ||||
при AC-2 при 400 В расчетное значение | 22 kW | ||||
при AC-3 | |||||
— при 230 В расчетное значение | 15 kW | ||||
— при 400 В расчетное значение | 22 kW | ||||
— при 500 В расчетное значение | 30 kW | ||||
— при 690 В расчетное значение | 22 kW | ||||
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | |||||
при 400 В расчетное значение | 12,6 kW | ||||
при 690 В расчетное значение | 18,2 kW | ||||
Тепловой кратковременный ток ограничен до 10 с | 420 A | ||||
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 4 W | ||||
Частота включений на холостом ходу | |||||
при переменном токе | 5 000 1/h | ||||
Частота коммутации | |||||
при AC-1 максимальное | 1 000 1/h | ||||
при AC-2 максимальное | 600 1/h | ||||
при AC-3 максимальное | 800 1/h | ||||
при AC-4 максимальное | 250 1/h | ||||
Цепь тока управления/ управление: | |||||
Вид напряжения управляющего напряжения питания | Переменный ток | ||||
Управляющее напряжение питания при переменном токе | |||||
при 50 Гц расчетное значение | 230 V | ||||
при 60 Гц расчетное значение | 230 V | ||||
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | |||||
при 50 Гц | 0,8 ... 1,1 | ||||
при 60 Гц | 0,85 ... 1,1 | ||||
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | |||||
при 50 Гц | 210 V·A | ||||
при 60 Гц | 188 V·A | ||||
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | |||||
при 50 Гц | 17,2 V·A | ||||
при 60 Гц | 16,5 V·A | ||||
Задержка закрытия | |||||
при переменном токе | 10 ... 80 ms | ||||
Задержка открытия | |||||
при переменном токе | 10 ... 18 ms | ||||
Продолжительность электрической дуги | 10 ... 20 ms | ||||
Вспомогательный контур: | |||||
Количество размыкающих контактов | |||||
для вспомогательных контактов | |||||
— включающийся без выдержки времени | 1 | ||||
Количество замыкающих контактов | |||||
для вспомогательных контактов | |||||
— включающийся без выдержки времени | 1 | ||||
Рабочий ток при AC-12 максимальное | 10 A | ||||
Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | ||||
Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | ||||
Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | ||||
Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | ||||
Рабочий ток при DC-12 | |||||
при 24 В расчетное значение | 10 A | ||||
при 48 В расчетное значение | 6 A | ||||
при 60 В расчетное значение | 6 A | ||||
при 110 В расчетное значение | 3 A | ||||
при 125 В расчетное значение | 2 A | ||||
при 220 В расчетное значение | 1 A | ||||
при 600 В расчетное значение | 0,15 A | ||||
Рабочий ток при DC-13 | |||||
при 24 В расчетное значение | 10 A | ||||
при 48 В расчетное значение | 2 A | ||||
при 60 В расчетное значение | 2 A | ||||
при 110 В расчетное значение | 1 A | ||||
при 125 В расчетное значение | 0,9 A | ||||
при 220 В расчетное значение | 0,3 A | ||||
при 600 В расчетное значение | 0,1 A | ||||
Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | ||||
Номинальная нагрузка UL/CSA: | |||||
Ток полной нагрузки (FLA) для 3-фазного электродвигателя | |||||
при 480 В расчетное значение | 52 A | ||||
при 600 В расчетное значение | 52 A | ||||
отдаваемая механическая мощность [л.с] | |||||
для 1-фазного двигателя трехфазного тока | |||||
— при 110/120 В расчетное значение | 3 hp | ||||
— при 230 В расчетное значение | 10 hp | ||||
для 3-фазного электродвигателя | |||||
— при 200/208 В расчетное значение | 15 hp | ||||
— при 220/230 В расчетное значение | 15 hp | ||||
— при 460/480 В расчетное значение | 40 hp | ||||
— при 575/600 В расчетное значение | 50 hp | ||||
Допустимая нагрузка вспомогательных контактов согласно UL | A600 / P600 | ||||
Исполнение плавкой вставки предохранителя | |||||
для защиты от короткого замыкания основной цепи тока | |||||
— при типе координации 1 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 160 A | ||||
— при типе координации 2 необходимое | gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 80 A | ||||
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | ||||
Монтаж/ крепление/ размеры: | |||||
Монтажное положение | вертикальный, к горизонтальной монтажной поверхности | ||||
Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022 | ||||
последовательный монтаж | да | ||||
Высота | 114 mm | ||||
Ширина | 55 mm | ||||
Глубина | 130 mm | ||||
соблюдаемое расстояние | |||||
при рядном монтаже | |||||
— спереди | 0 mm | ||||
— сзади | 0 mm | ||||
— сверху | 0 mm | ||||
— снизу | 0 mm | ||||
— сбоку | 0 mm | ||||
до заземленных частей | |||||
10 mm | |||||
— сзади | 0 mm | ||||
— сверху | 50 mm | ||||
— сбоку | 6 mm | ||||
— снизу | 50 mm | ||||
до находящихся под напряжением частей | |||||
— спереди | 10 mm | ||||
— сзади | 0 mm | ||||
— сверху | 50 mm | ||||
— снизу | 50 mm | ||||
— сбоку | 6 mm | ||||
Подсоединения/ клеммы: | |||||
Исполнение электрического подключения | |||||
для главной электрической цепи | винтовой зажим | ||||
для вспомогательных цепей и цепей управления | винтовой зажим | ||||
Вид подключаемых поперечных сечений проводов | |||||
для главных контактов | |||||
— одножильного или многожильного | 2x (1 – 35 мм), 1x (1 – 50 мм) | ||||
— тонкопроволочный с обработкой концов жил | 2x (1 – 25 мм), 1x (1 – 35 мм) | ||||
при проводах AWG для главных контактов | 2x (18 ... 2), 1x (18 ... 1) | ||||
Вид подключаемых поперечных сечений проводов | для вспомогательных контактов | ||||
— одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||||
— тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||||
при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | ||||
Безопасность: | |||||
Значение В10 | |||||
при высоком уровне согласно SN 31920 | 1 000 000 | ||||
Доля опасных отказов | |||||
при низкой частоте запроса согласно SN 31920 | 40 % | ||||
при высоком уровне согласно SN 31920 | 73 % | ||||
Функция продукта | |||||
зеркальный контакт согласно IEC 60947-4-1 | да | ||||
принудительное размыкание согласно IEC 60947-5-1 | нет | ||||
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | ||||
Сертификаты/допуски к эксплуатации | |||||
| |||||
Дополнительная информация | |||||
последнее изменение: | 09.06.2016 |
Техническая документация по 3RT20361AL201AA0
- Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, страниц: 3, размер: 13.23 Мб - Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, страниц: 3, размер: 666.39 Кб - Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, страниц: 4, размер: 5.74 Мб - Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, страниц: 4, размер: 254.45 Кб - Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, страниц: 24, размер: 3.66 Мб
Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
в течение 4 часов
