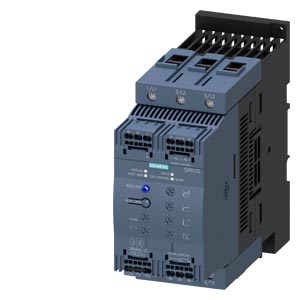

Siemens 3RW4046-2TB04 Устройство плавного пуска
Устройство плавного пуска 3RW40462TB04
УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S3, 80A, 45КВТ/400V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 200-480V AC, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24V AC/DC, ПРУЖИННЫЕ КЛЕММЫ, ВХОД ДЛЯ ТЕРМИСТОРНОЙ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ
Аппарат плавного пуска SIRIUS 3RW4046-2TB04
Устройства плавного пуска Siemens 3RW40 бладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые ограничения тока и двухфазный метод управления (баланс полярности). Устройства плавного пуска Siemens 3RW40 являются частью модульной системы SIRIUS. В результате этого, они имеют идентичные размеры и схемы подключения. Благодаря своиv особо компактным размерам, устройства плавного пуска SIRIUS 3RW40 в два раза меньше по сравнению с устройствами пуска «звезда-треугольник», поэтому они занимают минимальное пространство в шкафу управления. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.
Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.
Области применения 3RW40462TB04
Устройства плавного пуска мощностью до 250 кВт (при 400 В) подходят для стандартного применения в 3-фазных сетях и предназначены для плавного пуска/остановки 3-фазных асинхронных двигателей. Они позволяют избежать бросков тока и вращающего момента, которые возникают при использовании устройств пуска «звезда-треугольник». Основные типовые применения: вентиляторы, насосы, строительные машины, прессы, эскалаторы, транспортеры, системы кондиционирования воздуха, сборочные линии, компрессоры и охладители, рабочие механизмы, мешалки, центрифуги
Достоинства плавных пускателей Siemens Sirius 3RW4046-2TB04
- Устройство плавного пуска Siemens 3RW40 оснащено оптимальными функциональными возможностями. Встроенная шунтирующая контактная система снижает потери электроэнергии во время работы, в результате чего составные элементы не перегреваются. С помощью 4-шагового поворотного переключателя можно установить время отключения при перегрузке..
- Благодаря встроенной защите двигателя от перегрузки согласно IEC 60947-4-2 нет необходимости в использовании дополнительного реле перегрузки.
- Это экономит место в шкафах управления и упрощает монтаж фидера. Наряду с этим, встроенная защита в устройстве плавного пуска предотвращает перегрев тиристоров и дальнейшее повреждение силового модуля.
- Существуют также варианты устройства с возможностью подключения термистора, встроенного в мотор для защиты от перегрева.
- Благодаря настраиваемому ограничению тока, двигатель надежно защищен даже от внезапного увеличения силы тока. Три светодиода используются для отображения режима работы, возможных ошибок, недопустимого времени отключения (класса срабатывания), обрыва фазы, отсутствия нагрузки, перегрева или неисправности устройства.
Защитные функции мотора
- Срабатывание защиты происходит в случае перегрузке электродвигателя
- Класс отчески по перегрузке согласно IEC 60947-4-1 — 10/15/20
- Дисбаланс тока по фазам, % от номинального — >40
- Подключение термисторной защиты электродвигателя согласно IEC 60947-8, тип A/IEC 60947-5-1
- Сброс после срабатывания защиты — Ручной/автоматический/удаленный
- Время восстановления после срабатывания защиты, мин — 5
Защитные функции УПП
- Срабатывание защиты происходит в случае: Температурного перегрева теристоров или шунтирующего байпаса
- Сброс после срабатывания защиты — Ручной/автоматический/удаленный
- Время восстановления после срабатывания защиты при перегрузке теристоров, сек — 30
- Время восстановления после срабатывания защиты при перегрузке байпаса, сек — 60
Технические характеристики 3RW40462TB04
SIRIUS SOFT STARTER, S3, 80A, 45KW/400V, 40 DEGR., AC 200-480V, AC/DC 24V, SPRING-LOADED TERMINALS, THERMISTOR MOTOR PROTECTION | |||
Общие технические данные: | |||
Фирменное название продукта | SIRIUS | ||
Характеристики продукта | |||
встроенная контактная система шунтирования | да | ||
тиристоры | да | ||
Функция продукта | |||
функция самозащиты прибора | да | ||
защита двигателя от перегрузки | да | ||
оценка защиты двигателя термисторами | да | ||
внешний сброс | да | ||
регулируемое ограничение тока | да | ||
схема соединения треугольником | нет | ||
Компонент продукта Выход для моторного тормоза | нет | ||
Условное обозначение согласно DIN EN 61346-2 | Q | ||
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | G | ||
Силовая электроника: | |||
Наименование продукта | Устройство плавного пуска для стандартного применения | ||
Рабочий ток | |||
при 40 °C расчетное значение | A | 80 | |
при 50 °C расчетное значение | A | 73 | |
при 60 °C расчетное значение | A | 66 | |
Отдаваемая механическая мощность для трёхфазного двигателя | |||
при 230 В | |||
— при стандартной схеме при 40 °C расчетное значение | W | 22 000 | |
при 400 В | |||
— при стандартной схеме при 40 °C расчетное значение | W | 45 000 | |
отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 200/208 В при стандартной схеме при 50 °C расчетное значение | hp | 20 | |
Рабочая частота расчетное значение | Hz | 50 ... 60 | |
относительный отрицательный допуск рабочей частоты | % | -10 | |
относительный положительный допуск рабочей частоты | % | 10 | |
рабочее напряжение при стандартной схеме расчетное значение | V | 200 ... 480 | |
относительный отрицательный допуск рабочего напряжения при стандартной схеме | % | -15 | |
относительный положительный допуск рабочего напряжения при стандартной схеме | % | 10 | |
Минимальная нагрузка в % от I_M | % | 20 | |
Регулируемый номинальный ток для защиты двигателя от перегрузки минимальное номинальное значение | A | 43 | |
Постоянный рабочкий ток в % от I_e при 40 °C | % | 115 | |
Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое | W | 12 | |
Электроника управления: | |||
Вид напряжения управляющего напряжения питания | AC/DC | ||
Частота питающего напряжения цепи управления 1 расчетное значение | Hz | 50 | |
Частота питающего напряжения цепи управления 2 расчетное значение | Hz | 60 | |
относительный отрицательный допуск частоты управляющего напряжения питания | % | -10 | |
относительный положительный допуск частоты управляющего напряжения питания | % | 10 | |
Управляющее напряжение питания 1 при переменном токе | |||
при 50 Гц расчетное значение | V | 24 | |
при 6 Гц расчетное значение | V | 24 | |
относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | -20 | |
относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | 20 | |
Управляющее напряжение питания 1 при постоянном токе расчетное значение | V | 24 | |
относительный отрицательный допуск управляющего напряжения питания при постоянном токе | % | -20 | |
относительный положительный допуск управляющего напряжения питания при постоянном токе | % | 20 | |
Исполнение индикации для сигнала ошибки | красный | ||
Данные по механике: | |||
Габаритные размеры прибора управления двигателем | S3 | ||
Ширина | mm | 70 | |
Высота | mm | 170 | |
Глубина | mm | 190 | |
Вид крепления | Винтовое и защёлкивающееся крепление | ||
Монтажное положение | с дополнительным вентилятором: при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22,5° откидываемый вперед и назад без дополнительного ветилятора: при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад | ||
соблюдаемое расстояние при рядном монтаже | |||
сверху | mm | 60 | |
сбоку | mm | 30 | |
снизу | mm | 40 | |
Высота установки при высоте над уровнем моря | m | 5 000 | |
Длина проводки максимальное | m | 300 | |
Число полюсов для главной электрической цепи | 3 | ||
Подсоединения/ клеммы: | |||
Исполнение электрического подключения | |||
для главной электрической цепи | винтовой зажим | ||
для вспомогательных цепей и цепей управления | пружинный зажим | ||
Количество размыкающих контактов для вспомогательных контактов | 0 | ||
Количество замыкающих контактов для вспомогательных контактов | 2 | ||
Количество переключающих контактов для вспомогательных контактов | 1 | ||
Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника | |||
однопроводный | 2x (2,5 ... 16 мм) | ||
тонкопроволочный с обработкой концов жил | 2,5 ... 35 мм | ||
многопроводный | 4 ... 70 мм | ||
Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании заднего клеммника | |||
однопроводный | 2x (2,5 ... 16 мм) | ||
тонкопроволочный с обработкой концов жил | 2,5 ... 50 мм | ||
многопроводный | 10 ... 70 мм | ||
Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании обоих клеммников | |||
однопроводный | 2x (2,5 ... 16 мм) | ||
тонкопроволочный с обработкой концов жил | 2x (2,5 ... 35 мм) | ||
многопроводный | 2x (10 ... 50 мм) | ||
Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы | |||
при использовании заднего клеммника | 2x (10 ... 1/0) | ||
при использовании переднего клеммника | 2x (10 ... 1/0) | ||
при использовании обоих клеммников | 10 ... 2/0 | ||
Вид подключаемых поперечных сечений проводов для кабельного наконечника согласно DIN-стандарту для главных контактов | |||
тонкопроволочный | 2x (10 ... 50 мм) | ||
многопроводный | 2x (10 ... 70 мм) | ||
Вид подключаемых поперечных сечений проводов для вспомогательных контактов | |||
однопроводный | 2x (0,25 ... 2,5 мм) | ||
тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) | ||
Вид подключаемых поперечных сечений проводов при проводах AWG | |||
для главных контактов | 2x (7 ... 1/0) | ||
для вспомогательных контактов | 2x (24 ... 14) | ||
Условия окружающей среды: | |||
Температура окружающей среды | |||
во время эксплуатации | °C | -25 ... +60 | |
во время хранения | °C | -40 ... +80 | |
Температура выхода из диапазона | °C | 40 | |
Степень защиты IP | IP00 | ||
Сертификаты/ допуски к эксплуатации: | |||
| |||
Номинальная нагрузка UL/CSA: | |||
отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя | |||
при 220/230 В | |||
— при стандартной схме при 50 °C расчетное значение | hp | 25 | |
при 460/480 В | |||
— при стандартной схеме при 50 °C расчетное значение | hp | 50 | |
Допустимая нагрузка вспомогательных контактов согласно UL | B300 / R300 | ||
Дополнительная информация | |||
последнее изменение: | 04.06.2016 |
