Siemens 3RW5552-6HA16 Устройство плавного пуска

Устройство плавного пуска 3RW55526HA16

3RW5552-6HA16 Устройство плавного пуска SIRIUS, ном. раб. напряжение Ue 200-690 В АС, ном. раб. ток до 630 A (CLASS 10 E), ном. питающее напряжение управления Us: 110-250 В AC, винтовые клеммы вспомогательных цепей

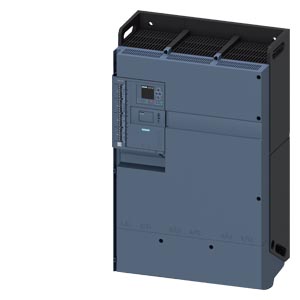

Аппарат плавного пуска SIRIUS 3RW5552-6HA16

Siemens расширила свой портфель устройств плавного пуска для двигателей, выпустив новую линейку софтстартеров - Sirius 3RW55 Failsafe, обеспечивающих защиту электродвигателей, используемых в промышленности и инфраструктуре, во время пуска и останова. Устройства плавного пуска Sirius 3RW55 Failsafe - первые устройства, в которых реализована встроенная функция безопасного отключения крутящего момента (STO). Как указано в стандартах безопасности, функция защиты для систем электропривода гарантирует, что энергия, генерирующая крутящий момент, перестает действовать при выключении двигателей, предотвращая нежелательный перезапуск. Производители панелей управления больше не требуют использования отдельных компонентов для выполнения этой функции, что сокращает время и усилия на электромонтажные работы и работы по техническому обслуживанию, а также экономит место в шкафу управления. Кроме того, время переключения интегрированного решения значительно короче, чем у обычных электромеханических компонентов.

Основные функциональные особенности 3RW55526HA16

Устройства плавного пуска Sirius 3RW55 Failsafe подходят для запуска и останова мощных двигателей с номинальной мощностью от 5,5 до 560 киловатт (кВт) при 400 вольт (В). Все операции переключения можно легко и удобно контролировать с помощью встроенного человеко-машинного интерфейса (HMI). Дополнительные коммуникационные модули позволяют при необходимости расширять функции, например, предлагая полную диагностику, статистические данные и значения измерений для системы автоматизации.

Данные о двигателе можно визуализировать через интерфейс HMI на дверце панели управления или через аналоговый выход. Современная технология гибридной коммутации обеспечивает эффективность, энергосбережение и длительный срок службы продукта.

Все устройства плавного пуска из ассортимента Siemens Sirius 3RW5 имеют функции для простой и безошибочной параметризации, ограничения тока с защитой двигателя от перегрузки, а также запуска и остановки насоса. Их можно интегрировать в портал Totally Integrated Automation (TIA) и полностью настроить, например, через открытую промышленную сеть Ethernet Profinet. Благодаря ряду сертификатов и разрешений, например, в соответствии со стандартами Международной электротехнической комиссии (IEC), Underwriters Laboratories (UL) и Канадской ассоциации стандартов (CSA), устройства можно использовать во всем мире.

Достоинства плавных пускателей Siemens Sirius 3RW55526HA16

Высокопроизводительные устройства плавного пуска SIRIUS 3RW55, обладающие высочайшей функциональностью, уверенно справляются даже с трудными операциями пуска и останова. Благодаря инновационному регулированию крутящего момента устройство может использоваться для приводов мощностью от 5,5 кВт до 1 200 кВт (при 400 В).

Съемный HMI (с цветным дисплеем, локальным интерфейсом и слотом для карты памяти micro SD) и подключаемые модули связи (PROFINET, PROFIBUS, EtherNet / IP и Modbus) обеспечивают максимальные гибкость и удобство использования.

Благодаря современной гибридной технологии переключения устройства плавного пуска SIRIUS 3RW55 обеспечивают эффективное переключение для долгосрочного и энергосберегающего использования.

• Первая серия устройств плавного пуска со встроенной функцией безопасного отключения крутящего момента
• Повышенная защита при отключении электродвигателей
• Чрезвычайно простой ввод в эксплуатацию и надежность даже при меняющихся условиях нагрузки
• Минимальные потери мощности и оптимальное / симметричное управление двигателем
• Эффективная конфигурация и максимальная гибкость в области автоматизации
• Максимальная гибкость в отношении пользовательского интерфейса и интуитивно понятного меню
• Сниженная механическая нагрузка и оптимальный останов насоса
• Большая устойчивость системы - продолжает нормальную работу даже в условиях неустойчивости сетей снабжения
• Подходят для пуска взрывозащищенных двигателей с типом защиты «повышенная безопасность»

Функциональные осоебнности 3RW5552-6HA16

• Автоматическая параметризация
• TIA Integration - модули связи и модули HMI (опционально)
• Съемный HMI с цветным дисплеем, локальным интерфейсом, слотом для карты micro SD
• Функция остановки насоса и контроль крутящего момента/li>
• Мягкий крутящий момент
• Сертифицировано в соответствии с директивами ATEX / IECEx

Технические характеристики 3RW55526HA16

		Устройство плавного пуска SIRIUS 200–690 В 630 A, 110–250 В AC, винтовые клеммы
торговая марка изделия		SIRIUS
категория изделия		Гибридные выключатели
наименование изделия		Устройство плавного пуска
наименование типа изделия		3RW55
заводской номер изделия
модуля HMI High Feature используемый		3RW5980-0HF00
модуля связи PROFINET Standard используемый		3RW5980-0CS00
модуля связи PROFINET High-Feature используемый		3RW5950-0CH00
модуля связи PROFIBUS используемый		3RW5980-0CP00
модуля связи Modbus TCP используемый		3RW5980-0CT00
модуля связи Modbus RTU используемый		3RW5980-0CR00
модуля связи EtherNet/IP		3RW5980-0CE00
автоматического выключателя используемый при 400 В		3VA2580-6HN32-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10
автоматического выключателя используемый при 500 В		3VA2580-6HN32-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10
автоматического выключателя используемый при 400 В при схеме соединения звездой с внутренним треугольником		3VA2716-7AB05-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10
автоматического выключателя используемый при 500 В при схеме соединения звездой с внутренним треугольником		3VA2716-7AB05-0AA0; Тип координации 1, Iq = 65 кА, КЛАСС 10
предохранителя gG используемый до 690 В		2x3NA3365-6; Тип координации 1, Iq = 65 кА
предохранителя gR для защиты полупроводников используемый до 690 В		3NB3350-1KK26; Тип координации 2, Iq = 65 кА
предохранителя aR для защиты полупроводников используемый до 690 В		3NC3343-1U; Тип координации 2, Iq = 65 кА
Общие технические данные
пусковое напряжение \[%]		20 ... 100 %
напряжение останова \[%]		50 ... 50 %
длительность пусковой ступенчатой функции устройства плавного пуска		0 ... 360 s
время выбега устройства плавного пуска		0 ... 360 s
пусковой момент \[%]		10 ... 100 %
остановочный момент \[%]		10 ... 100 %
ограничение крутящего момента \[%]		20 ... 200 %
значение ограничения тока \[%] регулируемый		125 ... 800 %
пусковое напряжение \[%] регулируемый		40 ... 100 %
пусковое время регулируемый		0 ... 2 s
число блоков параметров		3
класс точности согласно МЭК 61557-12		5 %
сертификат соответствия
маркировка CE		да
допуск UL		да
допуск CSA		да
компонент изделия
HMI High Feature		да
поддерживается HMI High Feature		да
комплектация изделия встроенная контактная система шунтирования		да
число управляемых фаз		3
класс срабатывания		CLASS 10А / 10Е (предварительно установленный) / 20Е / 30Е; согласно IEC 60947-4-2
предел асимметрии тока \[%]		10 ... 60 %
предельное значение контроля замыканий на землю \[%]		10 ... 95 %
время повторной готовности после расцепления тока перерузки регулируемый		60 ... 1 800 s
время автономной работы при отказе сети
для главной цепи		100 ms
для цепи оперативного тока		100 ms
длительность паузы регулируемый		0 ... 255 s
напряжение развязки расчетное значение		690 V
степень загрязнения		3, согласно IEC 60947-4-2
импульсное напряжение расчетное значение		8 kV
запирающее напряжение тиристора макс.		1 800 V
сервис-фактор		1,15
выдерживаемое импульсное напряжение расчетное значение		8 kV
макс. допустимое напряжение для безопасного разъединения
между главной и вспомогательной цепью		690 V; не подходит для подключения термистора
категория применения согласно МЭК 60947-4-2		AC 53a
ударопрочность		15g / 11 мс; начиная с 6g / 11 мс с потенциальным расхождением контактов
вибропрочность		15 мм до 6 Гц; 2g до 500 Гц
справочный идентификатор согласно МЭК 81346-2:2009		Q
функция изделия
плавный пуск		да
плавный выбег		да
пусковой импульс		да
регулируемый ограничитель тока		да
замедленный ход в обоих направлениях вращения		да
выбег насоса		да
торможение постоянным током		да
подогрев двигателя		да
функция контрольной стрелки		да
функция трассировки		да
функция собственной защиты устройства		да
защита двигателя от перегрузки		да ; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки)
анализ термисторной защиты двигателя		да ; PTC Typ A или Klixon / Thermoclick
схема соединения соединения звездой с внутренним треугольником		да ; только до рабочего напряжения 600 В
автоматический сброс		да
ручной сброс		да
дистанционный сброс		да
функция связи		да
индикация рабочих показателей		да
перечень событий		да
журнал ошибок		да
с возможностью программной параметризации		да
с возможностью программного конфигурирования		да
винтовой зажим		да
пружинная клемма		нет
PROFIenergy		да ; в сочетании с модулями связи PROFINET Standard и PROFINET High-Feature
обновление микропрограммного обеспечения		да
съемная клемма для цепи оперативного тока		да
ступенчатая функция напряжения		да
регулирование крутящего момента		да
комбинированное торможение		да
аналоговый выход		да ; 4... 20 мА (по умолчанию)/0... 10 В
программируемые управляющие входы/выоды		да
контроль состояния		да
автоматическая параметризация		да
мастер настройки приложений		да
альтернативный выбег		да
режим аварийного хода		да
реверсивный режим		да
плавный пуск в условиях тяжелого пуска		да
Силовая электроника
рабочий ток
при 40 °C расчетное значение		630 A
при 40 °C расчетное значение мин.		126 A
при 50 °C расчетное значение		561 A
при 60 °C расчетное значение		510 A
рабочий ток при схеме соединения звездой с внутренним треугольником
при 40 °C расчетное значение		1 091 A
при 50 °C расчетное значение		972 A
при 60 °C расчетное значение		883 A
рабочее напряжение
расчетное значение		200 ... 690 V
при схеме соединения звездой с внутренним треугольником расчетное значение		200 ... 600 V
относительный отрицательный допуск рабочего напряжения		-15 %
относительный положительный допуск рабочего напряжения		10 %
относительный отрицательный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником		-15 %
относительный положительный допуск рабочего напряжения при схеме соединения звездой с внутренним треугольником		10 %
рабочая мощность для трехфазного двигателя
при 230 В при 40 °C расчетное значение		200 kW
при 230 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение		355 kW
при 400 В при 40 °C расчетное значение		355 kW
при 400 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение		630 kW
при 500 В при 40 °C расчетное значение		400 kW
при 500 В при схеме соединения звездой с внутренним треугольником при 40 °C расчетное значение		710 kW
при 690 В при 40 °C расчетное значение		630 kW
рабочая частота 1 расчетное значение		50 Hz
рабочая частота 2 расчетное значение		60 Hz
относительный отрицательный допуск рабочей частоты		-10 %
относительный положительный допуск рабочей частоты		10 %
мин. нагрузка \[%]		10 %; относительно установленного Ie
мощность потерь \[Вт] при расчетном значении тока при переменном токе
при 40 °C после пуска		189 W
при 50 °C после пуска		135 W
при 60 °C после пуска		108 W
мощность потерь \[Вт] при переменном токе при ограничении тока 350 %
при 40 °C при пуске		9 538 W
при 50 °C при пуске		8 115 W
при 60 °C при пуске		7 123 W
исполнение защиты двигателя		электронный, срабатывание при тепловой перегрузке двигателя
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания		Переменный ток
оперативное напряжение питания при переменном токе при 50 Гц		110 ... 250 V
оперативное напряжение питания при переменном токе при 60 Гц		110 ... 250 V
относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц		-15 %
относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц		10 %
относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц		-15 %
относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц		10 %
частота оперативного напряжения питания		50 ... 60 Hz
относительный отрицательный допуск частоты оперативного напряжения питания		-10 %
относительный положительный допуск частоты оперативного напряжения питания		10 %
оперативный ток питания в режиме ожидания расчетное значение		100 mA
ток удержания в байпасном режиме расчетное значение		210 mA
начальный пусковой ток при замыкании байпасных контактов макс.		1 A
пик тока включения при подаче оперативного напряжения питания макс.		44 A
длительность пика тока включения при подаче оперативного напряжения питания		1,7 ms
исполнение защиты от перенапряжений		варистор
исполнение защиты от коротких замыканий для цепи оперативного тока		Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
Входы/ Выходы
число цифровых входов		4
параметризуемый		4
число входов для подключения термистора		1; PTC Typ A или Klixon / Thermoclick
число цифровых выходов		4
параметризуемый		3
не параметризуемый		1
исполнение цифровых выходов	3 замыкающих контакта (NO)/1 переключающий контакт (CO)
число аналоговых выходов		1
коммутационная способность по току релейных выходов
при AC-15 при 250 В расчетное значение		3 A
при DC-13 при 24 В расчетное значение		1 A
Монтаж/ крепление/ размеры
монтажное положение		Вертикально (поворачивается на +/– 90°, откидывается вперед и назад на +/– 22,5°)
вид креплений		винтовое крепление
высота		764 mm
ширина		478 mm
глубина		241 mm
необходимое расстояние при последовательном монтаже
вперед		10 mm
назад		0 mm
вверх		100 mm
вниз		75 mm
вбок		5 mm
масса без упаковки		45 kg
Подсоединения/ клеммы
исполнение разъема питания
для главной цепи		шинный зажим
для цепи оперативного тока		Винтовое присоединение
ширина соединительной шины макс.		55 mm
длина кабеля для подключения термистора
при сечении провода = 0,5 мм макс.		50 m
при сечении провода = 1,5 мм макс.		150 m
при сечени провода = 2,5 мм макс.		250 m
вид подключаемых сечений проводов
для кабельного наконечника согласно DIN для главных контактов многопроводной		2x (50 ... 240 mm)
для кабельного наконечника согласно DIN для главных контактов тонкожильный		2x (70 ... 240 mm)
вид подключаемых сечений проводов
для цепи оперативного тока однопроводной		1x (0,5 ... 4,0 mm), 2x (0,5 ... 2,5 mm)
для цепи оперативного тока тонкожильный с заделкой концов кабеля		1x (0,5 ... 2,5 mm), 2x (0,5 ... 1,5 mm)
для проводов американского калибра (AWG) для цепи оперативного тока однопроводной		1x (20 ... 12), 2x (20 ... 14)
длина кабеля
между устройством плавного пуска и двигателем макс.		800 m
на цифровых входах при постоянном токе макс.		1 000 m
начальный пусковой крутящий момент
для главных контактов при винтовом зажиме		20 ... 35 N·m
для вспомогательных и управляющих контактов при винтовом зажиме		0,8 ... 1,2 N·m
начальный пусковой крутящий момент (фунтов/дюйм)
для главных контактов при винтовом зажиме		177 ... 310 lbf·in
для вспомогательных и управляющих контактов при винтовом зажиме		7 ... 10,3 lbf·in
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.		2 000 m; Ухудшение параметров, начиная с 1000 м, см. каталог
окружающая температура при эксплуатации		-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
окружающая температура при хранении и транспортировке		-40 ... +80 °C
экологическая категория
при эксплуатации согласно МЭК 60721		3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
при хранении согласно МЭК 60721		1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
при транспортировке согласно МЭК 60721		2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
излучение электромагнитных помех		согласно IEC 60947-4-2: Класс A
Связь/ протокол
модуль связи поддерживается
стандарт PROFINET		да
PROFINET High Feature		да
EtherNet/IP		да
Modbus RTU		да
Modbus TCP		да
PROFIBUS		да
Номинальная нагрузка UL/CSA
заводской номер изделия
предохранителя
— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL		Тип: Класс J / L, макс. 2000 А; Iq = 42 кА
— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL		Тип: Класс J / L, макс. 2000 А; Iq = 100 кА
— пригоден для испытаний напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL		Тип: Класс J / L, макс. 2000 А; Iq = 42 кА
— пригоден для испытаний повышенным напряжением промышленной частоты при схеме соединения звездой с внутренним треугольником до 575/600 В согласно UL		Тип: Класс J / L, макс. 2000 А; Iq = 100 кА
рабочая мощность \[л. с.] для трехфазного двигателя
при 200/208 В при 50 °C расчетное значение		200 hp
при 220/230 В при 50 °C расчетное значение		200 hp
при 460/480 В при 50 °C расчетное значение		450 hp
при 575/600 В при 50 °C расчетное значение		600 hp
при 200/208 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение		350 hp
при 220/230 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение		400 hp
при 460/480 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение		850 hp
при 575/600 В при схеме соединения звездой с внутренним треугольником при 50 °C расчетное значение		1 050 hp
нагрузочная способность контакта вспомогательных контактов согласно UL		R300-B300
Безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529		IP00
электромагнитная совместимость		Согласно IEC 60947-4-2
ATEX
сертификат соответствия
ATEX		да
МЭК Ex		да
согласно производственной директиве ATEX 2014/34/EU		BVS 18 ATEX F 003 X
тип взрывозащиты согласно производственной директиве ATEX 2014/34/EU		II (2)G [Ex eb Gb] [Ex db Gb] [Ex pxb Gb], II (2)D [Ex tb Db] [Ex pxb Db], I (M2) [Ex db Mb]
отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX		0
средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX		0,008
вероятность опасного отказа в час (PFHD) при высокой приоритетности запроса согласно EN 62061 относительно ATEX		0,0000005 1/h
уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX		SIL1
значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX		3 y
Сертификаты/ допуски к эксплуатации
Дополнительная информация
последнее изменение:		12.01.2021
Дата 19.01.2021	Возможны изменения. © Copyright Siemens 2021

Техническая документация по 3RW5552-6HA16

• Брошюра «Устройства плавного пуска Sirius 3RW»
  язык: RU, страниц: 3, размер: 355.04 Кб
• Каталог продукции «Устройства плавного пуска. Полупроводниковые коммутационные аппараты»
  язык: RU, страниц: 96, размер: 5.53 Мб
• Руководство пользователя «Siemens Sirius 3RW50. Устройство плавного пуска - справочник по аппарату»
  язык: RU, страниц: 242, размер: 8.83 Мб
• Руководство пользователя «Siemens Sirius 3RW55. Устройство плавного пуска - справочник по аппарату»
  язык: RU, страниц: 432, размер: 16.78 Мб
