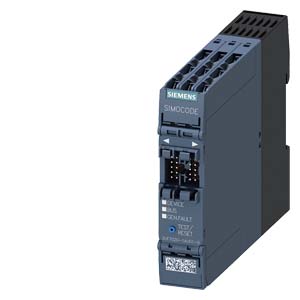

3UF7020-1AU01-0
BASIC UNIT SIMOCODE PRO S PROFIBUS DP INTERFACE 1,5 MBIT/S, 4I/2O FREELY PARAMETERIZABLE, US: AC/DC 110-240V, INPUT F. THERMISTOR MOTOR PROTECTION, RELAY OUTPUTS MONOSTABLE, EXPANDABLE BY ONE EXPANSION MODULE
Достоинства
- Полная защита двигателя 0,3 А — 630 А.
- Интегрированные функции управления.
- Сокращение простоев — активная статистика и диагностика.
- Высокая эксплуатационная готовность и безопасность — автономный режим работы.
- SIMOCODE pro (Siemens Motor Protection and Control Device) — аппарат защиты и управления двигателем с интерфейсом подключения к PROFIBUS-DP. Микропроцессор является “сердцем” системы. С его помощью реализуются все функции защиты и управления двигателем, а также блокировки, расчет рабочих, диагностических, статистических данных и быстрая связь между уровнем автоматизации и пусковой комбинацией двигателя. Трансформаторы тока/ напряжения служат для регистрации важнейших параметров — электрического тока и напряжения сети. Для формирования данных для модуля защиты по току, сигнализации перегрузки, предельных значений тока, ответных сообщений Вкл./Откл. и расчета рабочего времени SIMOCODE pro использует параметры тока и напряжения как базовые величины.
Производственная гамма
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
Области применения Siemens Simocode pro
- В областях, связанных со взрывоопасными условиями: химия, нефтегазовая промышленность При тяжелом пуске: бумажная, цементная, металлургическая промышленность
- В системах с высоким коэффициентом готовности: переработка сырья, химическая, нефтяная промышленность, электростанции
- В системах с использованием АСУ ТП: отрасли по переработке сырья, химическая и нефтеперерабатывающая промышленность, электростанции
Функции защиты электродвигателя
- SIMOCODE pro защищает однофазные, трехфазные двигатели и трансформаторы
- Номинальные токи от 0,3А до 630 А
- Классы срабатывания CLASS 5/10/15/20/25/30
- Основные защиты: перегрузка, обрыв фазы, несимметрия тока, блокировка ротора, термисторная тепловая защита двигателя или опционально определение короткого замыкания на землю
- Предельные значения тока
Функции управления 3UF70201AU010
- SIMOCODE pro позволяет управлять двигателем по шине от панели на двери электрошкафа или локально установленной кнопкой.
- Пускатели прямого, реверсивного запуска, с переключением со звезды на треугольник, схемы Даландера, схемы переключения полюсов, управление магнитными клапанами, задвижками/ сервоприводами, плавный запуск
- Логические модули, такие как таблиц истинности, таймер, счетчик
- Функциональные модули, такие как аварийный запуск, ступенчатый запуск
- Разрешение на операции обслуживания
3UF7020-1AU01-0: Рабочие, диагностические, статистические данные
- SIMOCODE pro собирает все данные и передает их системе по шине или посредством программных средств.
- Сообщение: Вкл, Выкл, направо, налево, фактический протекающий ток и т.д.
- Сигнализация: перегрузка, термистор и т.д.
- Неисправность: перегрузка, термистор и т.д.
- Статистика: рабочее время, пуски, срабатывания от перегрузки, ток срабатывания от перегрузки
Технические характеристики 3UF7020-1AU01-0
| | BASIC UNIT SIMOCODE PRO S PROFIBUS DP INTERFACE 1,5 MBIT/S, 4I/2O FREELY PARAMETERIZABLE; US: AC/DC 110-240V; INPUT F. THERMISTOR MOTOR PROTECTION; RELAY OUTPUTS MONOSTABLE; EXPANDABLE BY ONE EXPANSION MODULE | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | Система управления двигателем SIMOCODE pro S | |
| Исполнение продукта | Базовое устройство 0 | |
| Общие технические данные: | ||
| Функция продукта | ||
| Функция регистрации данных | да | |
| Функция диагностики | да | |
| защита паролем | да | |
| контрольная функция | да | |
| сервисная функция | да | |
| Компонент продукта | ||
| цифровой вход | да | |
| вход для аналогового температурного датчика | нет | |
| вход для обнаружения замыкания на землю | нет | |
| релейный выход | да | |
| Расширение продукта | ||
| модуль контроля температуры | да | |
| модуль измерения тока | да | |
| модуль измерения тока/напряжения | нет | |
| помехоустойчивый цифровой модуль входа/выхода | нет | |
| модуль контроля защиты от замыкания на землю | да | |
| модуль развязки | нет | |
| цифровой модуль входа/выхода | да | |
| блок управления с дисплеем | нет | |
| блок управления | да | |
| аналоговый модуль входа/выхода | нет | |
| Мощность потерь [Вт] всего типовое | 5 W | |
| Напряжение изоляции | ||
| расчетное значение | 300 V | |
| при степени загрязнения 3 расчетное значение | 300 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | |
| Степень защиты IP | IP20 | |
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | 15г / 11 мсек | |
| Виброустойчивость | 1-6 Hz / 15 мм; 6-500 Hz / 2 g | |
| Характеристика коммутационного процесса | моностабильный | |
| коммутационная способность по току замыкающих контактов выходов реле при AC-15 | ||
| при 24 В | 6 A | |
| при 120 В | 6 A | |
| при 230 В | 3 A | |
| коммутационная способность по току замыкающих контактов выходов реле при DC-13 | ||
| при 24 В | 2 A | |
| при 60 В | 0,55 A | |
| Механический срок службы (коммутационные циклы) | ||
| типовое | 10 000 000 | |
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| Условное обозначение | ||
| согласно DIN EN 61346-2 | F | |
| согласно DIN EN 81346-2 | F | |
| Ток длительной нагрузки замыкающих контактов выходов реле | ||
| при 50 °C | 6 A | |
| при 60 °C | 5 A | |
| Электромагнитная совместимость: | ||
| ЭМС излучение помех | ||
| согласно IEC 60947-1 | класс A | |
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | |
| Проводная интерференция | ||
| вследствие импульса согласно IEC 61000-4-4 | 2 кВ (порты питания) / 1 кВ (сигнальные порты) | |
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | |
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | |
| вследствие высокочастотного излучения согласно IEC 61000-4-6 | 10 B | |
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
| Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
| связанное с проводкой ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
| связанное с полем ВЧ-излучение помех согласно CISPR11 | соответствует пределу чувствительности A | |
| Входы/ Выходы: | ||
| Функция продукта | ||
| возможность параметрирования входов | да | |
| возможность параметрирования выходов | да | |
| Количество входов | 4 | |
| для подключения термистора | 1 | |
| количество цифровых входов | ||
| с общим опорным потенциалом | 4 | |
| исполнение цифровых входов | ||
| тип 1 согласно IEC 61131 | да | |
| Входное напряжение на цифровом входе при постоянном токе расчетное значение | 24 V | |
| Количество выходов | 2 | |
| Количество выходов в качестве контактного коммутационного элемента | 2 | |
| Количество выходов полупроводников | 0 | |
| Длина проводки для цифровых сигналов максимальное | 300 m | |
| Длина проводки для подключения термистора | ||
| при поперечном сечении провода = 0,5 мм максимальное | 50 m | |
| при поперечном сечении провода = 1,5 мм максимальное | 150 m | |
| при поперечном сечении провода = 2,5 мм максимальное | 250 m | |
| Интерфейсы: | ||
| Количество интерфейсов | ||
| согласно PROFIBUS | 1 | |
| Функция защиты/ контроля: | ||
| Функция продукта | ||
| Асимметричная идентификация | да | |
| анализ тока блокировки | да | |
| контроль коэффициента мощности | нет | |
| Идентификация заземления на землю | да | |
| Идентификация выпадения фазы | да | |
| Идентификация чередования фаз | нет | |
| регистрация напряжения | нет | |
| контроль количества пусков | да | |
| Идентификация повышенного напряжения | нет | |
| Идентификация пониженного тока 1 фаза | да | |
| Идентификация пониженного напряжения | нет | |
| Идентификация пониженного тока 1 фаза | да | |
| измерение активной мощности | нет | |
| контроль активной мощности | нет | |
| Функции защиты двигателя: | ||
| Функция продукта | ||
| регистрация тока | да | |
| Защита от перегрузки | да | |
| оценка защиты двигателя термисторами | да | |
| пороговое значение сопротивления термистора | 3 800 ... 3 400 | |
| параметр возврата сопротивления термистора | 1 500 ... 1 650 | |
| Группа взрывозащищенных устройств и категория взрывозащиты согласно директиве по изготовлению продукции ATEX 94/9/ЕС | Ex II (2) GD / Ex I (M2) | |
| Функции управления двигателем: | ||
| Функция продукта | ||
| реле перегрузки с возможностью параметризации | да | |
| включение силового выключателя | да | |
| прямой пуск | да | |
| поворотный пуск | да | |
| соединение звезда - треугольник | да | |
| реверсивное переключение по схеме звезда/треугольник | нет | |
| схема Dahlander | нет | |
| реверсивное переключение по схеме Dahlander | нет | |
| схема переключателя полюсов | нет | |
| реверсивное переключение переключателя полюсов | нет | |
| включение задвижки | нет | |
| включение клапана | нет | |
| Связь/ протокол: | ||
| Функция продукта Коммуникация через шину | да | |
| Протокол осуществляется поддержка | ||
| PROFIBUS DP-протокол | да | |
| PROFINET IO | нет | |
| протокол PROFIsafe | нет | |
| LLDP | нет | |
| протокол разрешения адресов (ARP) | нет | |
| SNMP | нет | |
| HTTPS | нет | |
| сервер OPC UA | нет | |
| NTP | нет | |
| характеристика избыточности MRP | нет | |
| Функция продукта | ||
| веб-сервер | нет | |
| устройство совместного доступа | нет | |
| на интерфейсе Ethernet автосогласование | нет | |
| на интерфейсе Ethernet автоопределение скорости | нет | |
| характеристика избыточности MRRT | нет | |
| осуществляется поддержка избыточность системы PROFINET | нет | |
| поддерживает измеряемые величины PROFIenergy | нет | |
| поддерживает выключение PROFIenergy | нет | |
| Исполнение электрического подключения интерфейса связи | Клемма | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | Винтовое и защёлкивающееся крепление | |
| Высота | 100 mm | |
| Ширина | 22,5 mm | |
| Глубина | 124,5 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
| Исполнение электрического подключения | ||
| для вспомогательных цепей и цепей управления | ||
| Вид подключаемых поперечных сечений проводов | ||
| однопроводный | 1x (0,5 ... 2,5 мм), 2x ( 0,5 ... 1,5 мм) | |
| тонкопроволочный с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1 мм) | |
| при проводах AWG однопроводный | 1x (20 ... 14), 2x (20 ... 16) | |
| Крутящий момент затяжки | ||
| при винтовом соединении | 0,6 ... 0,8 N·m | |
| Крутящий момент затяжки (фут-дюйм) | ||
| при винтовом соединении | 5,2 ... 7 lbf·in | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря | 2 000 m | |
| Высота установки при высоте над уровнем моря максимальное | 4 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -25 ... +60 °C | |
| во время хранения | -40 ... +80 °C | |
| во время транспортировки | -40 ... +80 °C | |
| при монтажной высоте 3000 м во время эксплуатации максимальное | 50 °C | |
| при монтажной высоте 4000 м во время эксплуатации максимальное | 40 °C | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Допустимая нагрузка вспомогательных контактов согласно UL | B300 / R300 | |
| защита от коротких замыканий | ||
| Исполнение защиты при коротком замыкании | ||
| на выход | предохранительные вставки: gG 6A, flink 10A (IEC 60947-5-1), модульный автоматический выключатель для защиты линий C-Char: 1,6A (IEC 60947-5-1) или 6A (I_K < 500A) | |
| Безопасность: | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Разделение потенциала: | ||
| Исполнение разделения потенциала | Безопасное разделение согласно IEC 60947-1 для всех электрических цепей | |
| примечание | Учитывать отчет об испытании № 2668 | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | AC/DC | |
| Управляющее напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | 110 ... 240 V | |
| при 60 Гц расчетное значение | 110 ... 240 V | |
| Частота питающего напряжения цепи управления 1 расчетное значение | 50 Hz | |
| Частота питающего напряжения цепи управления 2 расчетное значение | 60 Hz | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 06.06.2016 | |
