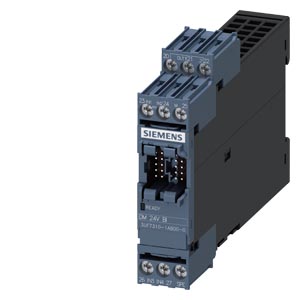

3UF7310-1AB00-0
МОДУЛЬ ДИСКРЕТНЫХ СИГНАЛОВ, 4 ВХОДА И 2 РЕЛЕЙНЫХ ВЫХОДА, НАПРЯЖЕНИЕ ВХОДОВ DC 24V, БИСТАБИЛЬНЫЕ РЕЛЕЙНЫЕ ВЫХОДЫ, МАКСИМАЛЬНО ВОЗМОЖНО 2 МОДУЛЯ ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ ОДНОГО БАЗОВОГО МОДУЛЯ 2
Достоинства
- Полная защита двигателя 0,3 А — 630 А.
- Интегрированные функции управления.
- Сокращение простоев — активная статистика и диагностика.
- Высокая эксплуатационная готовность и безопасность — автономный режим работы.
- SIMOCODE pro (Siemens Motor Protection and Control Device) — аппарат защиты и управления двигателем с интерфейсом подключения к PROFIBUS-DP. Микропроцессор является “сердцем” системы. С его помощью реализуются все функции защиты и управления двигателем, а также блокировки, расчет рабочих, диагностических, статистических данных и быстрая связь между уровнем автоматизации и пусковой комбинацией двигателя. Трансформаторы тока/ напряжения служат для регистрации важнейших параметров — электрического тока и напряжения сети. Для формирования данных для модуля защиты по току, сигнализации перегрузки, предельных значений тока, ответных сообщений Вкл./Откл. и расчета рабочего времени SIMOCODE pro использует параметры тока и напряжения как базовые величины.
Производственная гамма
Базовый аппарат, трансформатор тока/ напряжения, модули расширения, модуль обслуживания, соединительный кабель, программные средства параметрирования и диагностики, руководство.
Области применения Siemens Simocode pro
- В областях, связанных со взрывоопасными условиями: химия, нефтегазовая промышленность При тяжелом пуске: бумажная, цементная, металлургическая промышленность
- В системах с высоким коэффициентом готовности: переработка сырья, химическая, нефтяная промышленность, электростанции
- В системах с использованием АСУ ТП: отрасли по переработке сырья, химическая и нефтеперерабатывающая промышленность, электростанции
Функции защиты электродвигателя
- SIMOCODE pro защищает однофазные, трехфазные двигатели и трансформаторы
- Номинальные токи от 0,3А до 630 А
- Классы срабатывания CLASS 5/10/15/20/25/30
- Основные защиты: перегрузка, обрыв фазы, несимметрия тока, блокировка ротора, термисторная тепловая защита двигателя или опционально определение короткого замыкания на землю
- Предельные значения тока
Функции управления 3UF73101AB000
- SIMOCODE pro позволяет управлять двигателем по шине от панели на двери электрошкафа или локально установленной кнопкой.
- Пускатели прямого, реверсивного запуска, с переключением со звезды на треугольник, схемы Даландера, схемы переключения полюсов, управление магнитными клапанами, задвижками/ сервоприводами, плавный запуск
- Логические модули, такие как таблиц истинности, таймер, счетчик
- Функциональные модули, такие как аварийный запуск, ступенчатый запуск
- Разрешение на операции обслуживания
3UF7310-1AB00-0: Рабочие, диагностические, статистические данные
- SIMOCODE pro собирает все данные и передает их системе по шине или посредством программных средств.
- Сообщение: Вкл, Выкл, направо, налево, фактический протекающий ток и т.д.
- Сигнализация: перегрузка, термистор и т.д.
- Неисправность: перегрузка, термистор и т.д.
- Статистика: рабочее время, пуски, срабатывания от перегрузки, ток срабатывания от перегрузки
Технические характеристики 3UF7310-1AB00-0
| | DIGITAL MODULE; 4 INPUTS AND 2 RELAY OUTPUTS; INPUT VOLTAGE DC 24V; BISTABLE RELAY OUTPUTS; MAXIMUM 2 DIGITAL MODULES PER BASIC UNIT 2 | ||||
| Фирменное название продукта | SIRIUS | ||||
| Наименование продукта | Цифровой модуль | ||||
| Общие технические данные: | |||||
| Компонент продукта | |||||
| вход для аналогового температурного датчика | нет | ||||
| вход для обнаружения замыкания на землю | нет | ||||
| Напряжение изоляции | |||||
| расчетное значение | 300 V | ||||
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | ||||
| Степень защиты IP | IP20 | ||||
| Виброустойчивость | 1-6 Hz / 15 мм; 6-500 Hz / 2 g | ||||
| Характеристика коммутационного процесса | бистабильный | ||||
| Условное обозначение | |||||
| согласно DIN EN 61346-2 | K | ||||
| согласно DIN EN 81346-2 | K | ||||
| Электромагнитная совместимость: | |||||
| ЭМС излучение помех | |||||
| согласно IEC 60947-1 | класс A | ||||
| ЭМС помехоустойчивость согласно IEC 60947-1 | соответствует классу резкости 3 | ||||
| Проводная интерференция | |||||
| вследствие импульса согласно IEC 61000-4-4 | 1 kV | ||||
| вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | ||||
| вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | ||||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | ||||
| Входы/ Выходы: | |||||
| Количество входов | 4 | ||||
| количество цифровых входов | 4 | ||||
| Количество аналоговых входов | 0 | ||||
| Количество выходов | 2 | ||||
| Количество выходов в качестве контактного коммутационного элемента | 2 | ||||
| Количество аналоговых выходов | 0 | ||||
| Количество выходов полупроводников | 0 | ||||
| Монтаж/ крепление/ размеры: | |||||
| Монтажное положение | любой | ||||
| Вид крепления | Винтовое и защёлкивающееся крепление | ||||
| Высота | 92 mm | ||||
| Ширина | 22,5 mm | ||||
| Глубина | 124 mm | ||||
| Исполнение электрического подключения | |||||
| для вспомогательных цепей и цепей управления | винтовой зажим | ||||
| Условия окружающей среды: | |||||
| Высота установки при высоте над уровнем моря максимальное | 4 000 m | ||||
| Температура окружающей среды | |||||
| во время эксплуатации | -25 ... +60 °C | ||||
| во время хранения | -40 ... +80 °C | ||||
| во время транспортировки | -40 ... +80 °C | ||||
| экологическая категория во время эксплуатации согласно IEC 60721 | 3K6 (без образования льда, без оттаивания), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | ||||
| Относительная влажность воздуха во время эксплуатации | 5 ... 95 % | ||||
| Безопасность: | |||||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | ||||
| Цепь тока управления/ управление: | |||||
| Вид напряжения управляющего напряжения питания | Постоянный ток | ||||
| Сертификаты/допуски к эксплуатации | |||||
| | |||||
| Дополнительная информация | |||||
| | |||||
| | |||||
| | |||||
| последнее изменение: | 27.06.2016 | ||||
