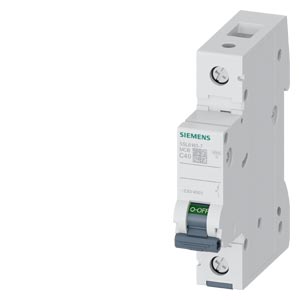

Автоматические выключатели Siemens 5SL6140-7
Автоматический выключатель Siemens Sentron 5SL61407
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ 230/400V 6KA, 1-полюсной. класс характеристки срабатывания, C, 40A
Siemens предлагает полный спектр модульных автоматических выключателей от 0.3 до 125 A с характеристиками A, B, C и D для защиты электрических цепей от перегрузки и короткого замыкания.
С характеристиками расцепителей максимальных токов A, B, C и D автоматические выключатели Siemens широко применяются в промышленности, жилых и общественных зданиях. Специальный конструктив присоединительных клемм в устройствах Siemens позволяет обеспечить высокую защиту от прикосновения.
Автоматические выключатели Siemens Sentron 5SL61407 - это максимальная защита проводников
Модульные автоматические выключатели Siemens обладают высоким качеством и надежностью. Различные технические особенности устройств позволяют добиться высокой безопасности при работе с ними. Отдельным преимуществом и инновацией имеющихся опций является быстрая и легкая инсталляция устройств.
Широкий спектр аксессуаров и дополнительных устройств для Siemens 5SL6140-7
Модульные автоматические выключатели могут комбинироваться с широким спектром дополнительных устройств, таких как дополнительные контакты состояния и срабатывания, независимый расцепитель и расцепитель минимального напряжения, дистанционный привод или блоки УЗО, обеспечивающие защиту от поражения токами утечки и защиту от возгорания.
Технические характеристики 5SL61407
| | CIRCUIT BREAKER 230/400V 6KA, 1POLE, C, 40A | |
| версия | ||
| Фирменное название продукта | SENTRON | |
| Наименование продукта | Модульный автоматический выключатель для защиты линий | |
| Общие технические данные | ||
| Число полюсов | 1 | |
| Число полюсов / примечание | 1P | |
| Класс характеристики срабатывания | C | |
| Графическая кривая / прямой ток, характеристика | DS_5SL6_C_40 | |
| Силовой выключатель / основной тип | 5SL6 | |
| Механический срок службы (коммутационные циклы) / типовое | 10 000 | |
| Категория перенапряжения | 3 | |
| напряжение | ||
| Вид напряжения | перем. ток | |
| Напряжение изоляции | ||
| при однофазном режиме / при переменном токе / расчетное значение | 250 V | |
| начальное значение / при переменном токе / расчетное значение | 440 V | |
| напряжение питания | ||
| Напряжение питания / при переменном токе / расчетное значение | 400 V | |
| Частота напряжения питания / расчетное значение | 50 Hz | |
| класс защиты | ||
| Степень защиты IP | IP20, с подключенными проводами | |
| Класс ограничения энергии | 3 | |
| Коммутационная способность | ||
| коммутационная способность по току | ||
| согласно EN 60898 / расчетное значение | 6 kA | |
| согласно IEC 60947-2 / расчетное значение | 6 kA | |
| рассеивание | ||
| Мощность потерь [Вт] | ||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | 3,3 W | |
| максимальное | 3,3 W | |
| электричество | ||
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | 37,57346 A | |
| Ток / при переменном токе / расчетное значение | 40 A | |
| Токоограничительная характеристика Nr. / рассеиваемая энергия | DE_5SL6_C_40 | |
| Главная цепь | ||
| рабочее напряжение | ||
| минимально | 24 V | |
| при постоянном токе / расчетное значение / максимальное | 60 V | |
| при однофазном режиме / при переменном токе / максимальное | 250 V | |
| начальное значение / при переменном токе / максимальное | 440 V | |
| Подробнее | ||
| Характеристики продукта / защита от прикосновения | да | |
| Характеристики продукта | ||
| без галогена | да | |
| пломбируемый | да | |
| без силикона | да | |
| Расширение продукта / встраиваемые / дополнительные устройства | да | |
| функция продукта | ||
| Функция продукта / с переключаемой нейтралью | нет | |
| число | ||
| Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 6 | |
| связи | ||
| Поперечное сечение подключаемого провода / многопроводный | ||
| минимально | 0,75 mm | |
| максимальное | 25 mm | |
| Поперечное сечение подключаемого провода | ||
| однопроводный | ||
| — минимально | 0,75 mm | |
| — максимальное | 25 mm | |
| тонкопроволочный / с обработкой концов жил | ||
| — минимально | 0,75 mm | |
| — максимальное | 25 mm | |
| Крутящий момент затяжки / при винтовом соединении | ||
| минимально | 2,5 N·m | |
| максимальное | 3 N·m | |
| Механическая конструкция | ||
| Высота | 90 mm | |
| Ширина | 18 mm | |
| Глубина | 76 mm | |
| Монтажное положение | любой | |
| Монтажная глубина | 70 mm | |
| Число модулей в ширину | 1 | |
| вес-нетто | 145 g | |
| условия окружающей среды | ||
| Степень загрязнения | 2 | |
| влияние температуры окружающей среды | временами +55°C...ь: макс. 95% | |
| Температура окружающей среды | ||
| минимально | -25 °C | |
| максимальное | 45 °C | |
| во время хранения / минимально | -40 °C | |
| во время хранения / максимальное | 75 °C | |
| Сертификаты | ||
| Условное обозначение | ||
| согласно DIN EN 61346-2 | F | |
| согласно DIN EN 81346-2 | F | |
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| | ||
| | ||
