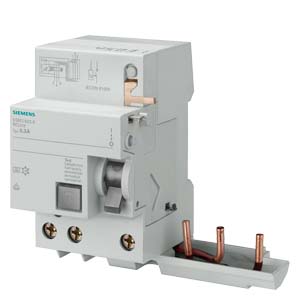

Блок УЗО для автоматического выключателя Siemens 5SM2632-6

Блок УЗО для автоматов Siemens 5SM26326

ДИФФЕРЕНЦИАЛЬНЫЙ БЛОК ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ТИП=А Iном.=0,3-40А 3-ПОЛЮСНОЕ Iодн.=0,3А Uном.=400В АС УСТ. ГЛУБИНА=70 ММ

Устройства защитного отключения Siemens используются во всех сетях до 240/415 V AC. Устройства типа AC срабатывают в случае обнаружения синусоидального переменного AC токов утечки, тип A срабатывает также и при обнаружении пульсирующих постоянных DC токов утечки. Дополнительно, УЗО типа F также определяет токи утечки со смешанными частотами до 1 kHz.

Блоки УЗО для автоматического выключателя Siemens 5SM2632-6 - защита от всех типов токов утечек

Siemens предлагает различные защитные устройства, такие как предохранители, автоматические выключатели и УЗО, УОДП (устройство определения дугового пробоя). Устройства УОДП детектируют дуговой пробой, возникающий вследствие неисправности в проводке или потери контакта или пробой между проводниками фаза-ноль, фаза-земля. Все эти устройства предлагают еффективную защиту от возгорания вследствие повреждений в электрических сетях.

Технические характеристики 5SM26326

		RC unit, 3-pole, type A, In: 40 A, 300 mA, Un AC: 400 V
версия
Фирменное название продукта		SENTRON
Наименование продукта		Автоматический блок
Исполнение продукта		без задержки времени
Общие технические данные
Число полюсов		3
Монтажный размер для встраиваемых приборов / согласно DIN 43880		1
Защита от прикосновения во избежание электрического удара		защищено от доступа пальцами и тыльной стороной руки
Механический срок службы (коммутационные циклы) / типовое		10 000
Функция переключения / с кратковременной задержкой		нет
Категория перенапряжения		III
напряжение питания
Напряжение питания
при переменном токе / расчетное значение		400 V
для испытательных устройств / минимально		195 V
класс защиты
Степень защиты IP		IP20, при установке в распределительном шкафу, с подключенными проводами
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		1,9 W
максимальное		5,7 W
электричество
Аварийный ток расцепления / расчетное значение		300 mA
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		37,2 A
Тип аварийного тока		A
Ток / при переменном токе / расчетное значение		40 A
Прочность по отношению к импульсному току / расчетное значение		1 kA
Рабочая частота		50Hz
Подробнее
Характеристики продукта / без силикона		да
Расширение продукта / встраиваемые / дополнительные устройства		да
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30		28
связи
Поперечное сечение подключаемого провода / многопроводный
минимально		1,5 mm
максимальное		25 mm
Поперечное сечение подключаемого провода / однопроводный
минимально		1,5 mm
максимальное		25 mm
Крутящий момент затяжки / при винтовом соединении
минимально		2,5 N·m
максимальное		3 N·m
Положение / сетевого кабеля		вверху или внизу
Механическая конструкция
Высота		90 mm
Ширина		106,5 mm
Глубина		70 mm
Монтажное положение		любой
Монтажная глубина		70 mm
Число модулей в ширину		3
Вид крепления		DIN-рейка (REG)
вес-нетто		303 g
условия окружающей среды
Температура окружающей среды
минимально		-25 °C
максимальное		45 °C
во время хранения / минимально допустимое		-40 °C
во время хранения / максимально допустимое		75 °C
Сертификаты
Условное обозначение
согласно DIN EN 61346-2		F
согласно DIN EN 81346-2		F
Дополнительная информация
