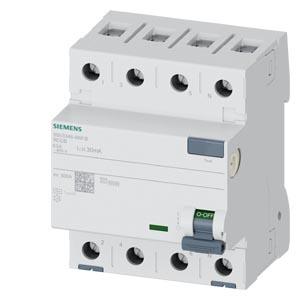

Дифференциальные автоматические выключатели Siemens 5SV3346-6KK12

Дифференциальный автомат Siemens 5SV33466KK12

УЗО ТИП A 63A 3+N-полюсной 30MA 400V 4MW SIGRES

УЗО Siemens серии 5SV334 из модельного ряда устройств автоматов Сиеменс 5SV:

• номинальный ток 25...80 А
• номинальный дифференциальный ток 30 мА
• исполнение по типу токов утечки: тип A, тип F
• исполнение по полюсам: 3+N

Области применения устройств защитного отключения Siemens 5SV3346-6KK12

УЗО с номинальными токами утечки 30 mA применяются для защиты человека, материалов и пожарной защиты, а также для защиты от прямого контакта с токоведущими элементами устройств.

Технические характеристики 5SV33466KK12

			RES.CUR.OP.CIRCUIT BREAKER TYPE A 63A 3+N-POLE 30MA 400V 4MW SIGRES
версия
Фирменное название продукта			SENTRON
Наименование продукта			Автоматический выключатель защиты от токов повреждения
Исполнение продукта			без задержки времени
Вариант продукта			SIGRES (для тяжелых условий окружающей среды)
Общие технические данные
Число полюсов			4
Монтажный размер для встраиваемых приборов / согласно DIN 43880			1
Защита от прикосновения во избежание электрического удара			защищено от доступа пальцами и тыльной стороной руки
Устойчивость к току короткого замыкания		kA	10
Силовой выключатель / основной тип			5SV3
Механический срок службы (коммутационные циклы) / типовое			10 000
Категория перенапряжения			III
напряжение питания
Напряжение питания
при переменном токе / расчетное значение		V	400
для испытательных устройств / минимально		V	195
Частота напряжения питания
расчетное значение			50Hz
класс защиты
Степень защиты IP			IP20, при установке в распределительном шкафу, с подключенными проводами
Коммутационная способность
коммутационная способность по току
согласно EN 60898 / расчетное значение		kA	0,8
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		W	4
максимальное		W	2,2
электричество
Аварийный ток расцепления / расчетное значение		mA	30
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		A	63
Тип аварийного тока			A
Ток / при переменном токе / расчетное значение		A	63
Температура/разность между температурами включения и выключения		A·s	44 880
Прочность по отношению к импульсному току / расчетное значение		kA	1
Рабочая частота			50/60Hz
Подробнее
Характеристики продукта
без галогена			да
без силикона			да
Расширение продукта / встраиваемые / дополнительные устройства			да
число
Функциональность / для экологической экспертизы / согласно IEC 60068-2-30			28
связи
Поперечное сечение подключаемого провода / многопроводный
минимально		mm	0,75
максимальное		mm	35
Поперечное сечение подключаемого провода / однопроводный
минимально		mm	0,75
максимальное		mm	35
Крутящий момент затяжки / при винтовом соединении
минимально		N·m	2,5
максимальное		N·m	3
Положение / сетевого кабеля			вверху или внизу
Механическая конструкция
Высота		mm	90
Ширина		mm	72
Глубина		mm	70
Монтажное положение			любой
Монтажная глубина		mm	70
Число модулей в ширину			4
Вид крепления			DIN-рейка (REG)
условия окружающей среды
Температура окружающей среды
минимально		°C	-25
максимальное		°C	45
во время хранения / минимально допустимое		°C	-40
во время хранения / максимально допустимое		°C	75
Сертификаты
Условное обозначение
согласно DIN EN 61346-2			F
согласно DIN EN 81346-2			F
Дополнительная информация
последнее изменение:		08.06.2016
