Дифференциальные автоматические выключатели 5SV4446-0

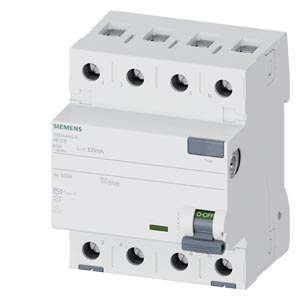

Дифференциальный автомат Siemens 5SV44460
УЗО ТИП AC 63A 3+N-полюсной. класс характеристки срабатывания 100MA 400V 4МОД
УЗО Siemens серии 5SV444 из модельного ряда устройств автоматов Сиеменс 5SV:
- номинальный ток 25 ... 80 А
- номинальный дифференциальный ток 100 мА
- исполнение по типу токов утечки: тип AC
- исполнение по полюсам: 3+N
Области применения устройств защитного отключения Siemens 5SV4446-0
УЗО с номинальными токами утечки 100 mA преимущественно используются для уличных цепей.
Технические характеристики 5SV44460
| | RCCB, 4-pole, type AC, In: 63 A, 100 mA, Un AC: 400 V | ||
| версия | |||
| Фирменное название продукта | SENTRON | ||
| Наименование продукта | Автоматический выключатель защиты от токов повреждения | ||
| Исполнение продукта | без задержки времени | ||
| Общие технические данные | |||
| Число полюсов | 4 | ||
| Монтажный размер для встраиваемых приборов / согласно DIN 43880 | 1 | ||
| Защита от прикосновения во избежание электрического удара | защищено от доступа пальцами и тыльной стороной руки | ||
| Устойчивость к току короткого замыкания | 10 kA | ||
| Силовой выключатель / основной тип | 5SV4 | ||
| Механический срок службы (коммутационные циклы) / типовое | 10 000 | ||
| Функция переключения / с кратковременной задержкой | нет | ||
| Категория перенапряжения | III | ||
| напряжение питания | |||
| Напряжение питания | |||
| при переменном токе / расчетное значение | 400 V | ||
| для испытательных устройств / минимально | 100 V | ||
| класс защиты | |||
| Степень защиты IP | IP20, при установке в распределительном шкафу, с подключенными проводами | ||
| Коммутационная способность | |||
| коммутационная способность по току / согласно IEC 61008-1 / расчетное значение | 0,8 kA | ||
| рассеивание | |||
| Мощность потерь [Вт] | |||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | 3,9 W | ||
| максимальное | 11,7 W | ||
| электричество | |||
| Аварийный ток расцепления / расчетное значение | 100 mA | ||
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | 63 A | ||
| Тип аварийного тока | AC | ||
| Ток / при переменном токе / расчетное значение | 63 A | ||
| Температура/разность между температурами включения и выключения | 44 880 A·s | ||
| Подробнее | |||
| Характеристики продукта / без силикона | да | ||
| Расширение продукта / встраиваемые / дополнительные устройства | да | ||
| число | |||
| Функциональность / для экологической экспертизы / согласно IEC 60068-2-30 | 28 | ||
| связи | |||
| Поперечное сечение подключаемого провода / многопроводный | |||
| минимально | 0,75 mm | ||
| максимальное | 35 mm | ||
| Поперечное сечение подключаемого провода / однопроводный | |||
| 0,75 mm | |||
| максимальное | 35 mm | ||
| Крутящий момент затяжки / при винтовом соединении | |||
| минимально | 2,5 N·m | ||
| максимальное | 3 N·m | ||
| Положение / сетевого кабеля | вверху или внизу | ||
| Механическая конструкция | |||
| Высота | 90 mm | ||
| Ширина | 72 mm | ||
| Глубина | 70 mm | ||
| Монтажное положение | любой | ||
| Монтажная глубина | 70 mm | ||
| Число модулей в ширину | 4 | ||
| Вид крепления | DIN-рейка (REG) | ||
| вес-нетто | 367 g | ||
| условия окружающей среды | |||
| Температура окружающей среды | |||
| минимально | -25 °C | ||
| максимальное | 45 °C | ||
| во время хранения / минимально допустимое | -40 °C | ||
| во время хранения / максимально допустимое | 75 °C | ||
| Сертификаты | |||
| Условное обозначение | |||
| согласно DIN EN 61346-2 | F | ||
| согласно DIN EN 81346-2 | F | ||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| | |||
| | |||
