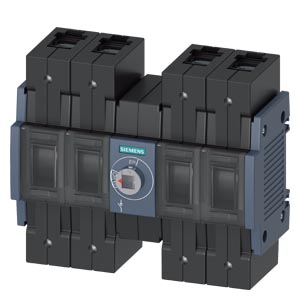

3KD2840-2NE20-0 Выключатели-разъединители SENTRON
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 80A, ТР.2, 4-ПОЛ ФРОНТ.УПР. ПО ЦЕНТРУ БАЗ.БЛОК БЕЗ РУЧКИ РАМОЧНЫЕ КЛЕММЫ
Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.
Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..
Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.
Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.
Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.
Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.
Пример применения Siemens 3KD28402NE200
Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD2840-2NE20-0
Технические характеристики 3KD28402NE200
| | SWITCH-DISCONNECTOR 80A, FRAME SIZE 2, 4-POLE FRONT OPERATING CENTER BASIC UNIT WITHOUT HANDLE BOX TERMINAL | ||
| версия | |||
| Фирменное название продукта | SENTRON | ||
| Исполнение индикации / для индикации положения включения поворотного привода муфты двери | ВКЛ.-ВЫКЛ. | ||
| Исполнение элемента приведения в действие | без | ||
| Исполнение коммутационного привода / Привод двигателя | нет | ||
| Общие технические данные | |||
| Число полюсов | 4 | ||
| Конструктивное исполнение прибора | жесткий монтаж | ||
| электрический срок службы (коммутационные циклы) | |||
| при AC-23 A / при 690 В / при 50/60 Гц | 1 500 | ||
| при DC-23 A / при 440 В | 1 500 | ||
| Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное | A·s | 135 600 | |
| Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное | A·s | 135 600 | |
| Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное | A·s | 178 300 | |
| Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель aM / максимальное | A·s | 201 200 | |
| Значение I2t / предохранителя / при 500 В / максимально допустимое | A·s | 223 005 | |
| Значение I2t / предохранителя gG / при 690 В / максимально допустимое | A·s | 226 005 | |
| Силовой выключатель / основной тип | 3KD2 | ||
| Механический срок службы (коммутационные циклы) / типовое | 15 000 | ||
| Категория перенапряжения | III | ||
| напряжение | |||
| рабочее напряжение / при расположении токопроводов в ряд | |||
| при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание | 440 / 3 | ||
| Напряжение изоляции | |||
| расчетное значение | V | 1 000 | |
| Прочность по отношению к импульсному напряжению / расчетное значение | kV | 8 | |
| Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц | % | 10 | |
| класс защиты | |||
| Степень защиты IP | IP20 | ||
| Степень защиты IP | |||
| с лицевой стороны | IP20 | ||
| рассеивание | |||
| Мощность потерь [Вт] | |||
| при обычном термическом расчетном токе / на полюс | W | 2 | |
| электричество | |||
| Рабочий ток / при AC-21 A / при 400 В / максимальное | A | 80 | |
| Рабочий ток / при AC-21 A / при 500 В / максимальное | A | 80 | |
| Рабочий ток / при AC-21 A / при 690 В / максимальное | A | 80 | |
| Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | A | 80 | |
| Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | A | 80 | |
| Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | A | 80 | |
| Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | A | 80 | |
| Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | A | 80 | |
| Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | A | 80 | |
| Ток длительной нагрузки | |||
| расчетное значение | A | 80 | |
| при 40 °C / расчетное значение | A | 80 | |
| при 45 / расчетное значение | A | 80 | |
| при 50 °C / расчетное значение | A | 80 | |
| при 55 °C / расчетное значение | A | 80 | |
| при 60 °C / расчетное значение | A | 80 | |
| при 65 / расчетное значение | A | 80 | |
| при 70 °C / расчетное значение | A | 80 | |
| Ток длительной нагрузки / при постоянном токе / расчетное значение | A | 80 | |
| Проходящий ток / предохранителя / при 500 В / максимально допустимое | A | 18 005 | |
| Проходящий ток / предохранителя gG / при 690 В / максимально допустимое | A | 16 005 | |
| Проходящий ток / при закрытом переключателе | |||
| при 690 В / при использовании комбинации выключателя + предохранитель aM / максимально допустимое | A | 17 600 | |
| при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое | A | 18 700 | |
| для комбинации выключатель + предохранитель / при 400 В / максимально допустимое | A | 17 900 | |
| для комбинации выключатель + предохранитель / при 500 В / максимально допустимое | A | 17 900 | |
| Устойчивость при кратковременном токе (Icw) | |||
| ограничена до 1 с / расчетное значение | kA | 4 | |
| при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение | kA | 4 | |
| Главная цепь | |||
| Эксплуатационная мощность | |||
| при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение | kW | 37 | |
| при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение | kW | 55 | |
| при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение | kW | 75 | |
| рабочее напряжение | |||
| при переменном токе / при 50/60 Гц / расчетное значение | V | 690 | |
| Вспомогательный контур | |||
| Количество подключенных размыкающих контактов / для вспомогательных контактов | 0 | ||
| Количество подключенных замыкающих контактов / для вспомогательных контактов | 0 | ||
| Количество подключенных переключающих контактов / для вспомогательных контактов | 0 | ||
| Количество переключающих контактов / для вспомогательных контактов | 4 | ||
| Количество размыкающих контактов / для вспомогательных контактов | 0 | ||
| Количество замыкающих контактов / для вспомогательных контактов | 0 | ||
| пригодность | |||
| Пригодность к использованию | |||
| главный выключатель | да | ||
| выключатель нагрузки | да | ||
| Аварийный выключатель | нет | ||
| Защитный выключатель | да | ||
| ремонтный выключатель | да | ||
| Подробнее | |||
| Характеристики продукта / Блокировка | нет | ||
| Компонент продукта | |||
| сигнализатор срабатывания | нет | ||
| Расцепитель напряжения | нет | ||
| Расцепитель пониженного напряжения | нет | ||
| расцепитель нулевого напряжения с опережающим контактом | нет | ||
| Расширение продукта | |||
| Вспомогательный выключатель | да | ||
| дополнительно | |||
| — Привод двигателя | нет | ||
| — Расцепитель напряжения | нет | ||
| короткое замыкание | |||
| Включающая способность короткозамкнутого тока (Icm) | |||
| для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально | kA | 12 | |
| для силового разъединителя / без защитной вставки / расчетное значение / минимально | kA | 12 | |
| Условный ток короткого замыкания / при защите предохранителем со стороны сети / при 500 В / посредством предохранителя gG / расчетное значение | kA | 100 | |
| связи | |||
| Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный | 1x (10 ... 70 мм) | ||
| Исполнение электрического подключения | |||
| для главной электрической цепи | Рамочная клемма | ||
| Механическая конструкция | |||
| Высота | mm | 126 | |
| Ширина | mm | 148 | |
| Глубина | mm | 68 | |
| Монтажное положение | любой | ||
| Вид крепления | Монтаж на полу и монтаж защелкиванием на монтажной шине 35 мм | ||
| Вид крепления | |||
| передний монтаж с креплением на 4 отверстиях | нет | ||
| передний монтаж с центральным креплением | нет | ||
| монтаж на шине | да | ||
| вес-нетто | g | 1 200 | |
| условия окружающей среды | |||
| Степень загрязнения | 3 | ||
| Температура окружающей среды | |||
| во время эксплуатации / минимально | °C | -25 | |
| во время эксплуатации / максимальное | °C | 70 | |
| во время хранения / минимально | °C | -50 | |
| во время хранения / максимальное | °C | 80 | |
| Сертификаты | |||
| Условное обозначение | |||
| согласно DIN EN 61346-2 | Q | ||
| согласно DIN EN 81346-2 | Q | ||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| последнее изменение: | 14.05.2016 | ||
