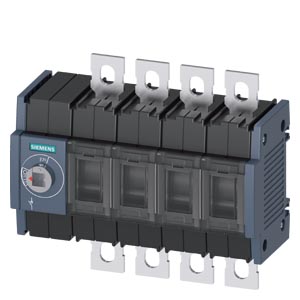

3KD3440-0NE10-0 Выключатели-разъединители SENTRON
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 160A, ТР.2, 4-ПОЛ ФРОНТ.УПР. СЛЕВА БАЗ.БЛОК БЕЗ РУЧКИ ПЛОСКИЕ КЛЕММЫ ВКЛЮЧ.ФАЗ.БАРЬЕРЫ
Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.
Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..
Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.
Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.
Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.
Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.
Пример применения Siemens 3KD34400NE100
Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD3440-0NE10-0
Технические характеристики 3KD34400NE100
| | SWITCH-DISCONNECTOR 160A, FRAME SIZE 2, 4-POLE FRONT OPERATING LEFT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL INCL. PHASE BARRIERS | |
| версия | ||
| Фирменное название продукта | SENTRON | |
| Исполнение индикации / для индикации положения включения поворотного привода муфты двери | ВКЛ.-ВЫКЛ. | |
| Исполнение коммутационного привода / Привод двигателя | нет | |
| Общие технические данные | ||
| Число полюсов | 4 | |
| Конструктивное исполнение прибора | жесткий монтаж | |
| электрический срок службы (коммутационные циклы) | ||
| при AC-23 A / при 690 В / при 50/60 Гц | 1 500 | |
| при DC-23 A / при 440 В | 1 000 | |
| Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное | 135 600 A·s | |
| Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное | 135 600 A·s | |
| Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель gG / максимальное | 178 300 A·s | |
| Значение I2t / при закрытом переключателе / при 690 В / при использовании комбинации выключателя + предохранитель aM / максимальное | 201 200 A·s | |
| Значение I2t / предохранителя / при 500 В / максимально допустимое | 223 005 A·s | |
| Значение I2t / предохранителя gG / при 690 В / максимально допустимое | 226 005 A·s | |
| Силовой выключатель / основной тип | 3KD3 | |
| Механический срок службы (коммутационные циклы) / типовое | 15 000 | |
| Категория перенапряжения | III | |
| напряжение | ||
| Напряжение изоляции | ||
| расчетное значение | 1 000 V | |
| Прочность по отношению к импульсному напряжению / расчетное значение | 8 kV | |
| Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц | 10 % | |
| класс защиты | ||
| Степень защиты IP | IP00 | |
| Степень защиты IP | ||
| с лицевой стороны | IP00 | |
| рассеивание | ||
| Мощность потерь [Вт] | ||
| при обычном термическом расчетном токе / на полюс | 7 W | |
| электричество | ||
| Рабочий ток / при AC-21 A / при 400 В / максимальное | 160 A | |
| Рабочий ток / при AC-21 A / при 500 В / максимальное | 160 A | |
| Рабочий ток / при AC-21 A / при 690 В / максимальное | 160 A | |
| Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | 160 A | |
| Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | 160 A | |
| Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | 160 A | |
| Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | 160 A | |
| Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | 160 A | |
| Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | 125 A | |
| Ток длительной нагрузки | ||
| расчетное значение | 160 A | |
| при 40 °C / расчетное значение | 160 A | |
| при 45 / расчетное значение | 160 A | |
| при 50 °C / расчетное значение | 160 A | |
| при 55 °C / расчетное значение | 160 A | |
| при 60 °C / расчетное значение | 160 A | |
| при 65 / расчетное значение | 160 A | |
| при 70 °C / расчетное значение | 160 A | |
| Ток длительной нагрузки / при постоянном токе / расчетное значение | 160 A | |
| Проходящий ток / предохранителя / при 500 В / максимально допустимое | 18 005 A | |
| Проходящий ток / предохранителя gG / при 690 В / максимально допустимое | 16 005 A | |
| Проходящий ток / при закрытом переключателе | ||
| при 690 В / при использовании комбинации выключателя + предохранитель aM / максимально допустимое | 17 600 A | |
| при 690 В / при использовании комбинации выключателя + предохранитель gG / максимально допустимое | 18 700 A | |
| для комбинации выключатель + предохранитель / при 400 В / максимально допустимое | 17 900 A | |
| для комбинации выключатель + предохранитель / при 500 В / максимально допустимое | 17 900 A | |
| Устойчивость при кратковременном токе (Icw) | ||
| ограничена до 1 с / расчетное значение | 4 kA | |
| при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение | 4 kA | |
| Главная цепь | ||
| Эксплуатационная мощность | ||
| при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение | 90 kW | |
| при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение | 110 kW | |
| при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение | 110 kW | |
| рабочее напряжение | ||
| при переменном токе / при 50/60 Гц / расчетное значение | 690 V | |
| Вспомогательный контур | ||
| Количество подключенных размыкающих контактов / для вспомогательных контактов | 0 | |
| Количество подключенных замыкающих контактов / для вспомогательных контактов | 0 | |
| Количество подключенных переключающих контактов / для вспомогательных контактов | 0 | |
| пригодность | ||
| Пригодность к использованию | ||
| главный выключатель | да | |
| выключатель нагрузки | да | |
| Аварийный выключатель | нет | |
| Защитный выключатель | да | |
| ремонтный выключатель | да | |
| Подробнее | ||
| Характеристики продукта / Блокировка | нет | |
| Компонент продукта | ||
| сигнализатор срабатывания | нет | |
| Расцепитель напряжения | нет | |
| Расцепитель пониженного напряжения | нет | |
| расцепитель нулевого напряжения с опережающим контактом | нет | |
| Расширение продукта | ||
| Вспомогательный выключатель | да | |
| дополнительно | ||
| — Привод двигателя | нет | |
| — Расцепитель напряжения | нет | |
| короткое замыкание | ||
| Включающая способность короткозамкнутого тока (Icm) | ||
| для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально | 12 kA | |
| для силового разъединителя / без защитной вставки / расчетное значение / минимально | 12 kA | |
| Условный ток короткого замыкания / при защите предохранителем со стороны сети | ||
| при 500 В / посредством предохранителя gG / расчетное значение | 100 kA | |
| связи | ||
| Исполнение электрического подключения | ||
| для главной электрической цепи | плоское соединение | |
| Механическая конструкция | ||
| Высота | 168 mm | |
| Ширина | 148 mm | |
| Глубина | 68 mm | |
| Монтажное положение | любой | |
| Вид крепления | ||
| передний монтаж с креплением на 4 отверстиях | нет | |
| передний монтаж с центральным креплением | нет | |
| монтаж на шине | да | |
| вес-нетто | 1 000 g | |
| условия окружающей среды | ||
| Степень загрязнения | 3 | |
| Температура окружающей среды | ||
| во время эксплуатации / минимально | -25 °C | |
| во время эксплуатации / максимальное | 70 °C | |
| во время хранения / минимально | -50 °C | |
| во время хранения / максимальное | 80 °C | |
| Сертификаты | ||
| Условное обозначение | ||
| согласно DIN EN 61346-2 | Q | |
| согласно DIN EN 81346-2 | Q | |
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
