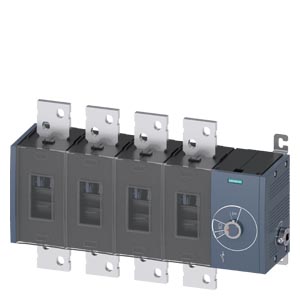

3KD5244-0RE40-0 Выключатели-разъединители SENTRON
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 1250A, ТР.5, 4-ПОЛ БОК.УПР. СПРАВА БАЗ.БЛОК БЕЗ РУЧКИ ПЛОСКИЕ КЛЕММЫ
Выключатели-разъединители представляют собой комбинацию выключателя нагрузки и разъединителя и соответствуют требованиям обоих устройств (согласно стандарта IEC 60947-3). Они используются в качестве главных выключателей, АВАРИЙНЫХ выключателей, рабочих выключателей в промышленности, инфраструктуре и жилищном строительстве.
Безусловным преимуществом выключателей-разъединителей Siemens 3KD является ряд их конструктивных особенностей, в том числе: компактный корпус, улучшенная защита от прикосновения к токоведущим частям, четкая идентификация положения коммутации, усовершенствованная защита от межфазного пробоя, наличие функции ТЕСТ для безопасного ввода в эксплуатацию. Для широкого применения выключателей-разъединителей предусмотрены различные модули управляющих механизмов и возможность переоснащения для реализации дополнительных функций. Для неавторизованного доступа предусмотрена блокировка включения. Для различных положений монтажа Sentron 3KD оптимизировано тепловое рассеяние. Выключатели разъединители работают с токами AC и DC..
Новые выключатели-разъединители 3KD имеют компактный конструктив для оптимального размещения в распределительных силовых шкафах, шкафах управления.
Для обеспечения видимого разрыва главных контактов, в корпусе установлены прозрачные вставки.
Все устройства 3KD быстро и легко монтируются как на монтажную панель, так и на DIN-рейку.
Благодаря модульной конструкции и широкому спектру аксессуаров, выключатели-разъединители 3KD можно в любое время модифицировать под дополнительные расширенные функции.
Пример применения Siemens 3KD52440RE400
Ниже схематично показано из каких элементов собирается выключатель-разъединитель 3KD5244-0RE40-0
Технические характеристики 3KD52440RE400
| | SWITCH-DISCONNECTOR 1250A, FRAME SIZE 5, 4-POLE SIDE OPERATING RIGHT BASIC UNIT WITHOUT HANDLE FLAT TERMINAL | |||
| версия | ||||
| Фирменное название продукта | SENTRON | |||
| Исполнение индикации / для индикации положения включения поворотного привода муфты двери | ВКЛ.-ВЫКЛ. | |||
| Исполнение элемента приведения в действие | без | |||
| Исполнение коммутационного привода / Привод двигателя | нет | |||
| Общие технические данные | ||||
| Число полюсов | 4 | |||
| Конструктивное исполнение прибора | жесткий монтаж | |||
| электрический срок службы (коммутационные циклы) | ||||
| при DC-21 A / при 1000 В | 100 | |||
| при AC-23 A / при 690 В / при 50/60 Гц | 500 | |||
| при DC-23 A / при 440 В | 500 | |||
| Значение I2t / при закрытом переключателе / для комбинации выключатель + предохранитель / при 500 В / максимальное | A·s | 25 960 000 | ||
| Значение I2t / при закрытомпереключателе / для комбинации выключатель + предохранитель / при 400 В / максимальное | A·s | 25 960 000 | ||
| Значение I2t / предохранителя / при 500 В / максимально допустимое | A·s | 34 800 005 | ||
| Силовой выключатель / основной тип | 3KD5 | |||
| Механический срок службы (коммутационные циклы) / типовое | 6 000 | |||
| Категория перенапряжения | IV | |||
| напряжение | ||||
| рабочее напряжение / при расположении токопроводов в ряд | ||||
| при степени загрязнения 2 / при постоянном токе / расчетное значение / примечание | 440 / 3 | |||
| Напряжение изоляции | ||||
| расчетное значение | V | 1 000 | ||
| Прочность по отношению к импульсному напряжению / расчетное значение | kV | 12 | ||
| Перенапряжение в процентах / относительно рабочего напряжения / при переменном токе / при 50/60 Гц | % | 10 | ||
| класс защиты | ||||
| Степень защиты IP | IP00 | |||
| Степень защиты IP | ||||
| с лицевой стороны | IP00 | |||
| рассеивание | ||||
| Мощность потерь [Вт] | ||||
| при обычном термическом расчетном токе / на полюс | W | 70 | ||
| электричество | ||||
| Рабочий ток / при AC-21 A / при 400 В / максимальное | A | 1 250 | ||
| Рабочий ток / при AC-21 A / при 500 В / максимальное | A | 1 250 | ||
| Рабочий ток / при AC-21 A / при 690 В / максимальное | A | 1 250 | ||
| Рабочий ток / при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | A | 800 | ||
| Рабочий ток / при AC-22 A / при 500 В / при 50/60 Гц / расчетное значение / максимальное | A | 1 250 | ||
| Рабочий ток / при AC-22 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | A | 1 250 | ||
| Рабочий ток / при AC-22 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | A | 1 250 | ||
| Рабочий ток / при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение / максимальное | A | 800 | ||
| Рабочий ток / при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение / максимальное | A | 800 | ||
| Ток длительной нагрузки | ||||
| расчетное значение | A | 1 250 | ||
| при 40 °C / расчетное значение | A | 1 250 | ||
| при 45 / расчетное значение | A | 1 250 | ||
| при 50 °C / расчетное значение | A | 1 250 | ||
| при 55 °C / расчетное значение | A | 1 250 | ||
| при 60 °C / расчетное значение | A | 1 250 | ||
| при 65 / расчетное значение | A | 1 250 | ||
| при 70 °C / расчетное значение | A | 1 250 | ||
| Ток длительной нагрузки / при постоянном токе / расчетное значение | A | 1 250 | ||
| Проходящий ток / предохранителя / при 500 В / максимально допустимое | A | 112 656 | ||
| Проходящий ток / при закрытом переключателе | ||||
| для комбинации выключатель + предохранитель / при 400 В / максимально допустимое | A | 103 400 | ||
| для комбинации выключатель + предохранитель / при 500 В / максимально допустимое | A | 103 400 | ||
| Устойчивость при кратковременном токе (Icw) | ||||
| ограничена до 1 с / расчетное значение | kA | 50 | ||
| при 690 В перем. тока/440 В пост. тока / ограничена до 1 с / расчетное значение | kA | 50 | ||
| Главная цепь | ||||
| Эксплуатационная мощность | ||||
| при AC-23 A / при 400 В / при 50/60 Гц / расчетное значение | kW | 400 | ||
| при AC-23 A / при 500 В / при 50/60 Гц / расчетное значение | kW | 560 | ||
| при AC-23 A / при 690 В / при 50/60 Гц / расчетное значение | kW | 800 | ||
| рабочее напряжение | ||||
| при переменном токе / при 50/60 Гц / расчетное значение | V | 690 | ||
| Вспомогательный контур | ||||
| Количество подключенных размыкающих контактов / для вспомогательных контактов | 0 | |||
| Количество подключенных замыкающих контактов / для вспомогательных контактов | 0 | |||
| Количество подключенных переключающих контактов / для вспомогательных контактов | 0 | |||
| Количество переключающих контактов / для вспомогательных контактов | 0 | |||
| Количество размыкающих контактов / для вспомогательных контактов | 8 | |||
| Количество замыкающих контактов / для вспомогательных контактов | 8 | |||
| пригодность | ||||
| Пригодность к использованию | ||||
| главный выключатель | да | |||
| выключатель нагрузки | да | |||
| Аварийный выключатель | нет | |||
| Защитный выключатель | да | |||
| ремонтный выключатель | да | |||
| Подробнее | ||||
| Характеристики продукта / Блокировка | нет | |||
| Компонент продукта | ||||
| сигнализатор срабатывания | нет | |||
| Расцепитель напряжения | нет | |||
| Расцепитель пониженного напряжения | нет | |||
| расцепитель нулевого напряжения с опережающим контактом | нет | |||
| Расширение продукта | ||||
| Вспомогательный выключатель | да | |||
| дополнительно | ||||
| — Привод двигателя | нет | |||
| — Расцепитель напряжения | нет | |||
| короткое замыкание | ||||
| Включающая способность короткозамкнутого тока (Icm) | ||||
| для силового разъединителя / при 690 В перем. тока/440 В пост. тока / без защитной вставки / расчетное значение / минимально | kA | 105 | ||
| для силового разъединителя / без защитной вставки / расчетное значение / минимально | kA | 105 | ||
| Условный ток короткого замыкания / при защите предохранителем со стороны сети / при 500 В / посредством предохранителя gG / расчетное значение | kA | 80 | ||
| связи | ||||
| Вид подключаемых поперечных сечений проводов / для медного токопровода | 2x (60x10MM) | |||
| Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный / с кабельным наконечником / согласно DIN 46234 | 1x (120 ... 240 мм), 2x (95 ... 240 мм) | |||
| Вид подключаемых поперечных сечений проводов / для медного провода / многопроводный / с кабельным наконечником / согласно DIN 46235 | 1x (120 ... 240 мм), 2x (95 ... 240 мм) | |||
| Исполнение электрического подключения | ||||
| для главной электрической цепи | плоское соединение | |||
| Механическая конструкция | ||||
| Высота | mm | 310 | ||
| Ширина | mm | 484,5 | ||
| Глубина | mm | 154 | ||
| Монтажное положение | любой | |||
| Вид крепления | крепление на полу | |||
| Вид крепления | ||||
| передний монтаж с креплением на 4 отверстиях | нет | |||
| передний монтаж с центральным креплением | нет | |||
| монтаж на шине | нет | |||
| вес-нетто | g | 19 700 | ||
| условия окружающей среды | ||||
| Степень загрязнения | 3 | |||
| Температура окружающей среды | ||||
| во время эксплуатации / минимально | °C | -25 | ||
| во время эксплуатации / максимальное | °C | 70 | ||
| во время хранения / минимально | °C | -50 | ||
| во время хранения / максимальное | °C | 80 | ||
| Сертификаты | ||||
| Условное обозначение | ||||
| согласно DIN EN 61346-2 | Q | |||
| согласно DIN EN 81346-2 | Q | |||
| | ||||
| Дополнительная информация | ||||
| | ||||
| | ||||
| | ||||
| последнее изменение: | 06.06.2016 | |||
