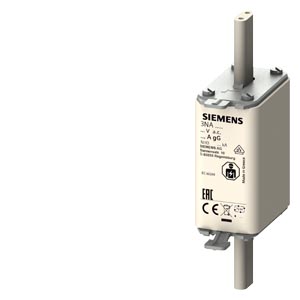

3NA3007 Предохранитель Siemens

Плавкая вставка низковольтная Siemens 3NA3007

Предохранитель Siemens 3NA, низковольтный, GL/GG c неизолированными выступами для монтажа/демонтажа, типоразмер 0, Iном.=20A, Uном.=500В

Применение

Предохранители NH получили очень широкое распространение благодаря своей универсальности. Они применяются в электроустановках административных и жилых зданий, на различных промышленных предприятиях и небольших производствах, а так же в системах энергосбережения и комплектных распределительных устройствах. Предохранители служат для защиты важных участков установок и сооружений.

Защита от неправильной установки

Предполагается, что обслуживание предохранителей NH производится только квалифицированными специалистами. В них не требуется конструктивных мер по защите в случае неправильного выбора номинала предохранителя и от прикосновения к токоведущим частям. В предохранителях NH для обеспечения безопасной замены и отключения электроустановок конструктивные элементы и вспомогательные средства выполнены соответствующим образом.

Предохранители NH производятся в следующих исполнениях:

• gG для защиты кабелей и проводов
• aM для защиты коммутационных аппаратов от короткого замыкания в цепях электродвигателей
• gR или aR для защиты мощных полупроводниковых приборов
• gS: новый класс использования для комбинированныой защиты кабелей и проводов, а также полупроводников

Технические характеристики 3NA3007

			LV HRC FUSE LINK GL/GG WITH NON-INSULATED GRIP LUGS WITH FRONT INDICATOR SIZE 0, 20A, AC 500V/DC 440V
версия
Фирменное название продукта			SENTRON
Наименование продукта			Плавкая вставка силового низковольтного предохранителя
Исполнение цветового индикатора			Лобовой индикатор рабочего состояния
Исполнение коммутационного контакта			нержавеющий, посеребренный
Исполнение плавкой вставки предохранителя			Предохранительная вставка NH
Общие технические данные
Габаритные размеры системы безопасности / согласно DIN EN 60269-1			NH0
Эксплуатационный класс вставки предохранителя			gG
Силовой выключатель / основной тип			3NA3
Напряжение питания
при переменном токе / расчетное значение		V	500
при постоянном токе		V	440
класс защиты
Степень защиты IP			IP20, с подключенным проводами
Коммутационная способность
коммутационная способность по току
при постоянном токе / согласно IEC 60947-2 / расчетное значение		kA	25
согласно IEC 60947-2 / расчетное значение		kA	120
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		W	2,3
электричество
Расчетный ток In / IEC, DIN/VDE / при 40 Cel		A	19
Ток / при переменном токе / расчетное значение		A	20
Механическая конструкция
Монтажное положение			произвольно, предпочтительно вертикально
вес-нетто		g	270
условия окружающей среды
Температура окружающей среды
минимально		°C	-5
максимальное		°C	40
во время хранения / примечание			Влажность воздуха 90% при 20°C
экологическая категория			от -20 до +50 при относительной влажности 95%
Сертификаты
Условное обозначение
согласно DIN EN 61346-2			F
согласно DIN EN 81346-2			F
Дополнительная информация
последнее изменение:		06.06.2016

Техническая документация по 3NA3007

• Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»
  язык: RU, страниц: 338, размер: 11.63 Мб
• Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»
  язык: EN, страниц: 160, размер: 4.46 Мб
