3NC1008 Sitor Предохранители Siemens

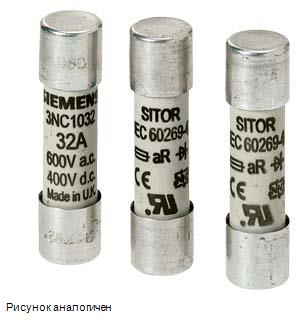

Плавкая вставка низковольтная Siemens Sitor 3NC1008

Предохранитель Siemens 3NC. Цилиндрическая плавкая вставка Siemens 3NC. Плавкая вставка SITOR AR 8 A, 600 V AC/400V DC

Применение

Предохранители NH получили очень широкое распространение благодаря своей универсальности. Они применяются в электроустановках административных и жилых зданий, на различных промышленных предприятиях и небольших производствах, а так же в системах энергосбережения и комплектных распределительных устройствах. Предохранители служат для защиты важных участков установок и сооружений.

При применении предохранителей для защиты полупроводниковых элементов SITOR в выключателях−разъединителях нагрузки с предохранителями 3KL и 3KM и предохранителях−выключателях разъединителях нагрузки 3NP, из−за более высокой мощности потерь по сравнению с предохранителями NH для защиты линий необходимо частичное снижение расчетного тока предохранителя. Частично при выборе предохранителей SITOR в выключателях−разъединителях нагрузки могут называться токи выше расчетных для выключателей. Эти более высокие токи справедливы только для выключателей−разъединителей нагрузки с предохранителями для защиты полупроводниковых элементов SITOR и не могут использоваться при использовании выключателей−разъединителей нагрузки со стандартными предохранителями NH. При применении предохранительных вставок серий 3NC24, 3NC84, 3NE33 и 3NE43 разрешается полностью использовать указанную в каталоге коммутационную способность выключателей−разъединителей нагрузки, так как ножи этих предохранителей (в отличие от предохранителей NH) имеют разрезы. Допускается периодическое коммутирование токов не выше расчетного значения, указанного на предохранителе.

Защита от неправильной установки

Предполагается, что обслуживание предохранителей NH производится только квалифицированными специалистами. В них не требуется конструктивных мер по защите в случае неправильного выбора номинала предохранителя и от прикосновения к токоведущим частям. В предохранителях NH для обеспечения безопасной замены и отключения электроустановок конструктивные элементы и вспомогательные средства выполнены соответствующим образом.

Технические характеристики 3NC1008

			SITOR CYLINDRICAL FUSE LINK AR 20 A, 690 V AC/700 V DC
версия
Фирменное название продукта			SENTRON
Общие технические данные
Размер вставки предохранителя			22x58 мм
рассеивание
Мощность потерь [Вт]
при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс		W	4,6
Главная цепь
рабочее напряжение / расчетное значение		V	690
Рабочий ток / номинальное значение		A	20
Подробнее
Компонент продукта / сигнализатор удара			нет
вес-нетто		g	50
Условное обозначение
согласно DIN EN 61346-2			F
согласно DIN EN 81346-2			F
Дополнительная информация
последнее изменение:		06.06.2016

Техническая документация по 3NC1008

• Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»
  язык: RU, страниц: 338, размер: 11.63 Мб
• Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»
  язык: EN, страниц: 160, размер: 4.46 Мб
