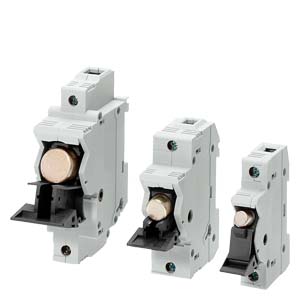

3NC2293 Sitor Предохранители Siemens

Плавкая вставка низковольтная Siemens Sitor 3NC2293

Предохранитель Siemens 3NC. Цилиндрическая плавкая вставка Siemens 3NC. Плавкая вставка SITOR 3P 22X58, UP TO 100 A, 690 V AC

Применение

Предохранители NH получили очень широкое распространение благодаря своей универсальности. Они применяются в электроустановках административных и жилых зданий, на различных промышленных предприятиях и небольших производствах, а так же в системах энергосбережения и комплектных распределительных устройствах. Предохранители служат для защиты важных участков установок и сооружений.

При применении предохранителей для защиты полупроводниковых элементов SITOR в выключателях−разъединителях нагрузки с предохранителями 3KL и 3KM и предохранителях−выключателях разъединителях нагрузки 3NP, из−за более высокой мощности потерь по сравнению с предохранителями NH для защиты линий необходимо частичное снижение расчетного тока предохранителя. Частично при выборе предохранителей SITOR в выключателях−разъединителях нагрузки могут называться токи выше расчетных для выключателей. Эти более высокие токи справедливы только для выключателей−разъединителей нагрузки с предохранителями для защиты полупроводниковых элементов SITOR и не могут использоваться при использовании выключателей−разъединителей нагрузки со стандартными предохранителями NH. При применении предохранительных вставок серий 3NC24, 3NC84, 3NE33 и 3NE43 разрешается полностью использовать указанную в каталоге коммутационную способность выключателей−разъединителей нагрузки, так как ножи этих предохранителей (в отличие от предохранителей NH) имеют разрезы. Допускается периодическое коммутирование токов не выше расчетного значения, указанного на предохранителе.

Защита от неправильной установки

Предполагается, что обслуживание предохранителей NH производится только квалифицированными специалистами. В них не требуется конструктивных мер по защите в случае неправильного выбора номинала предохранителя и от прикосновения к токоведущим частям. В предохранителях NH для обеспечения безопасной замены и отключения электроустановок конструктивные элементы и вспомогательные средства выполнены соответствующим образом.

Технические характеристики 3NC2293

			SITOR FUSE DISCONNECTOR 22X58, UP TO 100 A, 690 V AC
версия
Фирменное название продукта			SENTRON
Исполнение элемента приведения в действие			прочее
Общие технические данные
Число полюсов			3
Габаритные размеры плавких вставок предохранителей			прочее
класс защиты
Степень защиты IP / с лицевой стороны			прочее
электричество
Ток длительной нагрузки / расчетное значение		A	100
Главная цепь
рабочее напряжение / при переменном токе / расчетное значение / максимальное		V	690
пригодность
Пригодность к использованию
главный выключатель			нет
выключатель нагрузки			да
Аварийный выключатель			нет
Защитный выключатель			да
функция продукта
Функция продукта / контроль предохранителей			нет
короткое замыкание
Условный ток короткого замыкания (Iq) / расчетное значение		kA	100
связи
Поперечное сечение подключаемого провода / многопроводный
минимально		mm	4
максимальное		mm	50
Поперечное сечение подключаемого провода / однопроводный
минимально		mm	4
максимальное		mm	50
Исполнение электрического подключения / для главной электрической цепи			винтовой зажим
Механическая конструкция
Высота		mm	70
Глубина		mm	118
Вид крепления
напольный монтаж			нет
передняя установка			да
монтаж на шине			нет
Дополнительная информация
последнее изменение:		09.06.2016
