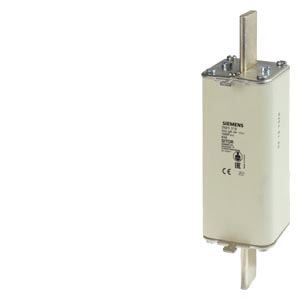

3NE5318 Siemens Предохранитель
Плавкая вставка низковольтная Siemens 3NE5318
Плавкая вставка Siemens. Предохранитель SITOR-LINK 63A 1500V AC
Применение
Предохранители NH получили очень широкое распространение благодаря своей универсальности. Они применяются в электроустановках административных и жилых зданий, на различных промышленных предприятиях и небольших производствах, а так же в системах энергосбережения и комплектных распределительных устройствах. Предохранители служат для защиты важных участков установок и сооружений.
Защита от неправильной установки
Предполагается, что обслуживание предохранителей NH производится только квалифицированными специалистами. В них не требуется конструктивных мер по защите в случае неправильного выбора номинала предохранителя и от прикосновения к токоведущим частям. В предохранителях NH для обеспечения безопасной замены и отключения электроустановок конструктивные элементы и вспомогательные средства выполнены соответствующим образом.
Технические характеристики 3NE5318
| | SITOR FUSE-LINK 63 A, 1500 V AC | ||
| версия | |||
| Фирменное название продукта | SENTRON | ||
| Исполнение цветового индикатора | прочее | ||
| Общие технические данные | |||
| Габаритные размеры системы безопасности / согласно DIN EN 60269-1 | прочее | ||
| Эксплуатационный класс вставки предохранителя | gR | ||
| Силовой выключатель / основной тип | 3NE | ||
| Напряжение питания / при постоянном токе | V | 250 | |
| Коммутационная способность | |||
| коммутационная способность по току | |||
| согласно IEC 60947-2 / расчетное значение | kA | 50 | |
| рассеивание | |||
| Мощность потерь [Вт] | |||
| при расчетном токе / при переменном токе / при теплом эксплуатационном состоянии / на полюс | W | 27 | |
| максимальное | W | 27 | |
| электричество | |||
| Расчетный ток In / IEC, DIN/VDE / при 40 Cel | A | 63 | |
| Ток / при переменном токе / расчетное значение | A | 63 | |
| Механическая конструкция | |||
| Монтажное положение | произвольно, предпочтительно вертикально | ||
| условия окружающей среды | |||
| Температура окружающей среды | |||
| минимально | °C | -20 | |
| максимальное | °C | 50 | |
| экологическая категория | от -20 до +50 при относительной влажности 95% | ||
| Сертификаты | |||
| Условное обозначение | |||
| согласно DIN EN 61346-2 | F | ||
| согласно DIN EN 81346-2 | F | ||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| последнее изменение: | 06.06.2016 | ||
Техническая документация по 3NE5318
- Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC - устройства для защиты, коммутации, измерений и контроля»
язык: RU, страниц: 338, размер: 11.63 Мб - Руководство по конфигурированию/установке «Система продохранителей Fuse Systems Siemens - руководство по конфигурированию»
язык: EN, страниц: 160, размер: 4.46 Мб
