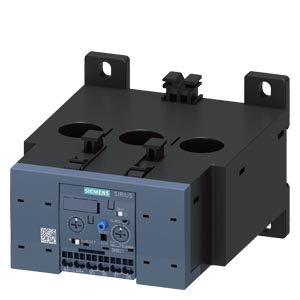

Электронное реле перегрузки Siemens 3RB2153-4FX2
![Реле сименс 3RB2153-4FX2](/images/siemens/components/3rb20.jpg)
Реле сименс 3RB21534FX2
РЕЛЕ ПЕРЕГРУЗКИ 50...200 A ДЛЯ ЗАЩИТЫ ДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S6, КЛАСС 5...30, ДЛЯ МОНТАЖА НА КОНТАКТОР / ОТДЕЛЬНОСТОЯЩЕЕ, ГЛАВНАЯ ЦЕПЬ: ПРОХОДНЫЕ ТРАНСФОРМАТОРЫ, ВСПОМ.ЦЕПИ: ПРУЖИННЫЕ КЛЕММЫ, РУЧНОЙ-АВТОМАТИЧЕСКИЙ СБРОС, ВСТРОЕННАЯ ЗАЩИТА ЗАМЫК.НА ЗЕМЛЮ
Для защиты двигателей с нормальным и тяжелым пуском, до 630 А, были разработаны электронные реле перегрузки Siemens 3RB20 и 3RB21 со встроенным блоком питания для токозависимой защиты. Электронные реле перегрузки Сименс разработаны для предотвращения температурных перенапряжений из-за перегрузки, обрыва линейного провода или несимметричной нагрузки по фазам. К увеличению тока потребляемого электродвигателем, выше установленного номинального тока двигателя приводит обрыв линейного провода, перегрузка или несимметричная нагрузка по фазам. С помощью встроенного трансформатора тока электронное реле производит определение возникшего превышения тока. Электронная часть реле производит обработку полученного значения и при необходимости выдает сигнал на дополнительные контакты. Вспомогательные контакты отключают нагрузку с помощью контактора. Время отключения сохраняется в виде стабильной характеристики расцепления и отключения зависит от отношения тока расцепления к установленному току Ie.
Так же электронное реле перегрузки 3RB21 имеет встроенную защиту от замыкания на землю (защита не работает при совместной работе с контакторной сборкой для пуска переключением со звезды на треугольник). Это обеспечивает защиту от замыканий на землю через высокое сопротивление, возникающих из-за, повышенной влажности, возникновения конденсата, повреждения изоляции и т.д.
Технические характеристики 3RB21534FX2
| OVERLOAD RELAY 50...200 A FOR MOTOR PROTECTION SIZE S6, CLASS 5...30 MOUNT. ONTO CONT./ STAND-ALONE MAIN CIRCUIT: THROUGH TRANSF. AUX. CIRCUIT: SPRINGLOAD. TERM. MANUAL-AUTOMATIC-RESET INT. EARTH FAULT DETECTION | |
Фирменное название продукта | SIRIUS | |
Наименование продукта | электронное реле перегрузки | |
Общие технические данные: | ||
Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S6 | |
Мощность потерь [Вт] всего типовое | 0,05 W | |
Напряжение изоляции | ||
при степени загрязнения 3 расчетное значение | 1 000 V | |
Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | |
Степень защиты IP | ||
с лицевой стороны | IP20 | |
Стойкость к шоку | 15г / 11 мсек | |
Тип взрывозащиты | PTB 06 ATEX 3001 Ex II (2) GD | |
Условное обозначение согласно DIN EN 81346-2 | F | |
Условия окружающей среды: | ||
Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
Температура окружающей среды | ||
во время эксплуатации | -25 ... +60 °C | |
во время хранения | -40 ... +80 °C | |
во время транспортировки | -40 ... +80 °C | |
Относительная влажность воздуха во время эксплуатации | 95 % | |
Цепь главного тока: | ||
Число полюсов для главной электрической цепи | 3 | |
регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 50 ... 200 A | |
рабочее напряжение | ||
при AC-3 расчетное значение максимальное | 1 000 V | |
Вспомогательный контур: | ||
Количество размыкающих контактов | ||
для вспомогательных контактов | 1 | |
Количество замыкающих контактов | ||
для вспомогательных контактов | 1 | |
Количество переключающих контактов | ||
для вспомогательных контактов | 0 | |
Рабочий ток вспомогательных контактов при AC-15 | ||
при 24 В | 4 A | |
при 110 В | 4 A | |
при 120 В | 4 A | |
при 125 В | 4 A | |
при 230 В | 3 A | |
Рабочий ток вспомогательных контактов при DC-13 | ||
при 24 В | 2 A | |
при 60 В | 0,55 A | |
при 110 В | 0,3 A | |
при 125 В | 0,3 A | |
защита от коротких замыканий | ||
Исполнение плавкой вставки предохранителя | ||
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gG: 6 A | |
Монтаж/ крепление/ размеры: | ||
Монтажное положение | любой | |
Вид крепления | прямой монтаж / отдельная установка | |
Высота | 119 m | |
Ширина | 120 m | |
Глубина | 155 m | |
соблюдаемое расстояние | ||
при рядном монтаже | ||
— спереди | 0 m | |
— сзади | 0 m | |
— сверху | 0 m | |
— снизу | 0 m | |
— сбоку | 0 m | |
до заземленных частей | ||
— спереди | 0 m | |
— сзади | 0 m | |
— сверху | 0 m | |
— сбоку | 6 m | |
— снизу | 0 m | |
до находящихся под напряжением частей | ||
— спереди | 0 m | |
— сзади | 0 m | |
— сверху | 0 m | |
— снизу | 0 m | |
— сбоку | 6 m | |
Подсоединения/ клеммы: | ||
Функция продукта | ||
съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |
Исполнение электрического подключения | ||
для главной электрической цепи | проходной трансформатор | |
для вспомогательных цепей и цепей управления | пружинный зажим | |
Вид подключаемых поперечных сечений проводов | ||
для вспомогательных контактов | ||
— однопроводный | 2x (0,25 ... 1,5 мм) | |
— тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) | |
— тонкопроволочный без заделки концов кабеля | 2x (0,25 ... 1,5 мм) | |
при проводах AWG для вспомогательных контактов | 2x (24 ... 16) | |
Электромагнитная совместимость: | ||
Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |
Электростатическая разрядка согласно IEC 61000-4-2 | контактный разряд 6 кВ / воздушный разряд 8 кВ | |
Сертификаты/допуски к эксплуатации | ||
| ||
Дополнительная информация | ||
| ||
| ||
| ||
последнее изменение: | 04.06.2016 |
Техническая документация по 3RB2153-4FX2
- Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, страниц: 67, размер: 10.62 Мб
