3RF2020-1AA24 Твердотельное реле Siemens

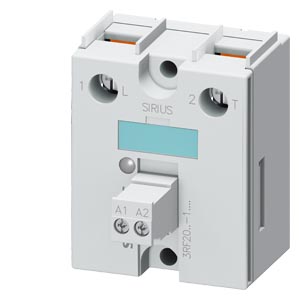

Твердотельное реле 3RF2020-1AA24

ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 45MM, 20A 230-460V / 110-230VAC ВИНТОВЫЕ КЛЕММЫ

Полупроводниковые коммутационные аппараты SIRIUS занимают прочное место в промышленности. Они используются прежде всего для частого переключения нагрузок, преимущественно в устройствах управления омическими нагрузками, при регулирова нии в электротермии или при управлении клапанами и двигателями в подъемно транспортном оборудовании. Наряду с применением в областях с высокой частотой оперирования, полу проводниковые коммутационные аппараты, благодаря своей бесшумности в работе, широко используются, например, в административных и лечебных учреждениях

В отличие от механических коммутационных аппаратов полупроводниковые коммутационные аппараты SIRIUS характеризуются значительно большим сроком службы. Благодаря своему высокому качеству, они коммутируют исключительно точно, надежно и, что особенно важно, невосприимчивы к помехам. Различные способы подключения и широкий диапазон напряжений управления делают аппараты SIRIUS универсальными в применении. В зависимости от индивидуальных требований эксплуатации возможности наших аппаратов легко расширяются за счет стандартных модулей дополнительных функций.

С повышением частоты коммутаций обычные электромеханические аппараты зачастую не справляются со своими задачами. Высокая частота оперирования ведет к росту отказов и сокращению интервалов замены Выходом является новейшее поколение наших полупроводниковых коммутационных аппаратов SIRIUS, куда входят полупроводниковые реле и контакторы с исключительно продолжительным, почти бесконечным сроком службы даже в самых жестких условиях и при высокой механической нагрузке, в том числе и в местах, чувствительных к постороннему шуму.

Эффективность

• Большая экономия места − установочная ширина всего 22,5 мм
• Разнообразная техника подключения: винтовые зажимы, пружинные зажимы или кольцевые наконечники при полной защите от прикосновения пальцем
• Гибкость применения за счет модулей дополнительных функций
• Возможность создания беспредохранительных сборок, устойчивых к коротким замыканиям.

Руководство по выбору реле 3RF2020-1AA24

Для выбора полупроводниковых реле, наряду с данными о сети, нагрузке, условиях окружающей среды, требуются также знания конструктивных особенностей проектируемого устройства. Полупроводниковые реле обеспечивают заявленные технические данные только при соответствующем тщательном монтаже на правильно подобранной периферии охлаждающих радиаторов.

Рекомендуется следующий порядок действий:

• Определить номинальный ток нагрузки и напряжение в сети.
• Выбрать конструктивное исполнение реле, отдав предпочтение полупроводниковому реле с номинальным током, выше, чем ток нагрузки.
• Определить тепловое сопротивление выбранного радиатора.
• Проверить правильность выбора размеров реле с помощью диаграммы.

Области применения полупроводниковых реле Siemens 3RF20201AA24

Благодаря большому сроку службы полупроводниковые коммутационные аппараты SIRIUS 3RF2020-1AA24 оптимальны для задач регулирования в электротермии. Так как чем точнее должен быть процесс регулирования, тем выше будет частота коммутаций. Такое точное регулирование тепла мы встречаем, например, во многих процессах на машинах для обработки пластических масс:

• доведение до нужной температуры экструдируемого материала в экструдерах с ленточными нагревателями
• доведение до нужной температуры пластиковых трубных заготовок с помощью инфракрасных излучателей
• просушивание гранул пластика в нагревательных барабанах
• поддержание температуры форм в нагревательных каналах для исключения брака при изготовлении различных деталей из пластика.
• С помощью высокоэффективных полупроводниковых реле и контакторов SIRIUS можно вести управление несколькими нагрева тельными нагрузками. Модуль контроля нагрузки позволяет комфортно контролировать частичные нагрузки, а в случае аварии выдавать сообщение в систему управления.

Технические характеристики 3RF20201AA24

			SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 45 MM, 20 A 48-460 V / 110-230 V AC SCREW TERMINAL
Общие технические данные:
Фирменное название продукта			SIRIUS
Наименование продукта			полупроводниковое реле
Функция продукта			Срабатывающий при нулевом напряжении
Число полюсов для главной электрической цепи			1
Степень защиты IP			IP20
Температура окружающей среды
во время эксплуатации		°C	-25 ... +60
во время хранения		°C	-55 ... +80
Высота установки при высоте над уровнем моря максимальное		m	1 000
Виброустойчивость согласно IEC 60068-2-6			2г
Стойкость к шоку согласно IEC 60068-2-27			15г / 11 мсек
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750			K
Условное обозначение согласно DIN EN 61346-2			Q
Количество размыкающих контактов для вспомогательных контактов			0
Количество замыкающих контактов для вспомогательных контактов			0
Количество переключающих контактов для вспомогательных контактов			0
Цепь главного тока:
Количество замыкающих контактов для главных контактов			1
Количество размыкающих контактов для главных контактов			0
Рабочий ток
расчетное значение максимальное		A	20
при AC-51 расчетное значение		A	20
минимально		mA	100
рабочее напряжение при переменном токе
при 50 Гц расчетное значение		V	48 ... 460
при 60 Гц расчетное значение		V	48 ... 460
Рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц		V	40 ... 506
при 60 Гц		V	40 ... 506
Рабочая частота расчетное значение		Hz	50 ... 60
Относительный симметричный допуск рабочей частоты		%	10
Напряжение изоляции расчетное значение		V	600
Крутизна напряжения на тиристоре для главных контактов максимально допустимое		V/µs	500
Обратное напряжение на тиристоре для главных контактов максимально допустимое		V	1 200
Блокирующий ток тиристора		mA	10
Температура выхода из диапазона		°C	40
Мощность потерь [Вт] всего типовое		W	28,6
Прочность по отношению к импульсному току расчетное значение		A	200
Значение I2t максимальное		A·s	200
электронная защита от короткого замыкания, Исполнение вставки предохранителя
Цепь тока управления/ управление:
Частота питающего напряжения цепи управления
1 расчетное значение		Hz	50
2 расчетное значение		Hz	60
Вид напряжения управляющего напряжения питания			Переменный ток
Управляющее напряжение питания 1
при переменном токе
— при 50 Гц расчетное исходное значение		V	110
— при 50 Гц расчетное конечное значение		V	230
— при 60 Гц расчетное исходное значение		V	110
— при 60 Гц расчетное конечное значение		V	230
Управляющее напряжение питания
при переменном токе
— при 50 Гц Конечное значение для сигнала <0>-распознавание		V	40
— при 60 Гц Конечное значение для сигнала <0>-распознавание		V	40
симметричный допуск частоты сети		Hz	5
Относительный симметричный допуск частоты напряжения питания		%	10
Ток в цепи управления
при минимальном управляющем напряжении питания
— при переменном токе		mA	2
при переменном токе расчетное значение		mA	15
Монтаж/ крепление/ размеры:
Вид крепления			винтовое крепление
Вид крепления последовательный монтаж			да
Исполнение резьбы винта для крепления оборудования			M4
Крутящий момент затяжки винта для крепления оборудования		N·m	1,5
Ширина		mm	45
Высота		mm	58
Глубина		mm	48
Подсоединения/ клеммы:
Исполнение электрического подключения для главной электрической цепи			винтовой зажим
Исполнение резьбы соединительного болта для главных контактов			M4
Крутящий момент затяжки для главных контактов при винтовом соединении
минимально		N·m	2
максимальное		N·m	2,5
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении
минимально		lbf·in	7
максимальное		lbf·in	10,3
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный			2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм)
— тонкопроволочный
— с обработкой концов жил			2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм
при проводах AWG
— для главных контактов			2x (14 ... 10)
— для вспомогательных и управляющих контактов			1x (AWG 20 ... 12)
для вспомогательных и управляющих контактов
— однопроводный			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— тонкопроволочный
— с обработкой концов жил			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— без заделки концов кабеля			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
Поперечное сечение подключаемого провода
для главных контактов
— одножильного или многожильного		mm	1,5 ... 6
— тонкопроволочный
— с обработкой концов жил		mm	1 ... 10
для вспомогательных и управляющих контактов
— однопроводный		mm	0,5 ... 2,5
— тонкопроволочный
— с обработкой концов жил		mm	0,5 ... 2,5
— без заделки концов кабеля		mm	0,5 ... 2,5
Номер AWG в качестве закодированного поперечного сечения подключаемого провода
для главных контактов			14 ... 10
для вспомогательных и управляющих контактов			20 ... 12
Исполнение электрического подключения для вспомогательных цепей и цепей управления			винтовой зажим
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов			M3
Длина оголенного провода провода
для главных контактов		mm	10
для вспомогательных и управляющих контактов		mm	7
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении		N·m	0,5 ... 0,6
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении		lbf·in	4,5 ... 5,3
Сертификаты/ допуски к эксплуатации:
Дополнительная информация
последнее изменение:		25.06.2016
