Siemens 3RF2170-1AA26 Твердотельные реле
![Твердотельные реле 3RF2170-1AA26](/images/siemens/components/3rf2120.jpg)

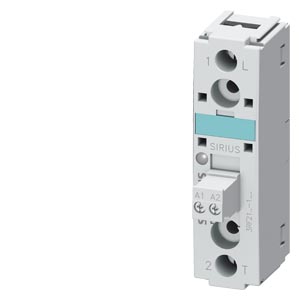

Твердотельные реле Сименс 3RF21701AA26
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 22,5MM, 70A 400-600V / 110-230VAC ВИНТОВЫЕ КЛЕММЫ
Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.
Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.
Производственная гамма
- Реле — IeАС-1 20 до 100 А, 2 типоразмера. Коммутация в нулевой точке
- Контакторы — IeАС-1 20 до 100 А, 5 типоразмеров. Коммутация в нулевой точке, мгновенная коммутация
- Функциональные модули — преобразователь аналогово сигнала. Модуль контроля нагрузки (до 6 подсистем) Модуль контроля нагрузки (до 12 подсистем) с коррекцией напряжения. Модуль контроля мощности: преобразование аналогово сигнала, контроль нагрузки, контроль тока.
Области применения полупроводниковых контакторов Siemens SC 3RF21701AA26
- В больницах (механические контакторы слишком шумные)
- Для управления электропечами (очень высокая частота коммутаций)
- В гостиницах (механические контакторы слишком шумные)
- Для областей с высокими требованиями к электромагнитной совместимости
Достоинства контакторов Siemens Sirius 3RF2170-1AA26
- Работоспособный аппарат компактной конструкции — Экономия пространства
- Бесшумная коммутация и почти неограниченный срок службы — Пригодность к использованию в областях с повышенными требованиями к шумам. Отсутствие затрат, связанных с ремонтом и простоем
- Высокая частота коммутационных операций — Для более точного регулирования
- Коммутация без дребезга контактов — Отсутствие электромагнитного воздействия на другие аппараты
- Разделение потенциалов цепей тока нагрузки и тока управления — Гальваническая развязка предотвращает в случае неисправности переход высоких потенциалов
- Управление непосредственно от программируемого контроллера. Безопасные для прикосновения соединительные зажимы — Отпадает необходимость в элементах связи
Технические характеристики 3RF21701AA26
| SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 22.5MM, 70 A 48-600 V / 110-230 V AC SCREW TERMINAL | ||
Общие технические данные: | |||
Фирменное название продукта | SIRIUS | ||
Наименование продукта | полупроводниковое реле | ||
Функция продукта | Срабатывающий при нулевом напряжении | ||
Число полюсов для главной электрической цепи | 1 | ||
Степень защиты IP | IP20 | ||
Наименование продукта _1 заказуемых комплектующих | крышка клемм | ||
Заводской номер изделия _1 заказуемых комплектующих | 3RF2900 | ||
Наименование продукта _2 заказуемых комплектующих | регулятор мощности | ||
Заводской номер изделия _2 заказуемых комплектующих | 3RF2950 | ||
Наименование продукта _3 заказуемых комплектующих | |||
Заводской номер изделия _3 заказуемых комплектующих | |||
Наименование продукта _4 заказуемых комплектующих | Контроль нагрузки | ||
Заводской номер изделия _4 заказуемых комплектующих | 3RF2990 | ||
Наименование продукта _5 заказуемых комплектующих | |||
Заводской номер изделия _5 заказуемых комплектующих | |||
Температура окружающей среды | |||
во время эксплуатации | °C | -25 ... +60 | |
во время хранения | °C | -55 ... +80 | |
Высота установки при высоте над уровнем моря максимальное | m | 1 000 | |
Виброустойчивость согласно IEC 60068-2-6 | 2г | ||
Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
Условное обозначение согласно DIN EN 61346-2 | Q | ||
Количество размыкающих контактов для вспомогательных контактов | 0 | ||
Количество замыкающих контактов для вспомогательных контактов | 0 | ||
Количество переключающих контактов для вспомогательных контактов | 0 | ||
Цепь главного тока: | |||
Количество замыкающих контактов для главных контактов | 1 | ||
Количество размыкающих контактов для главных контактов | 0 | ||
Рабочий ток | |||
расчетное значение максимальное | A | 70 | |
при AC-3 при 400 В расчетное значение | |||
при AC-15 расчетное значение | |||
при AC-51 расчетное значение | A | 50 | |
минимально | mA | 500 | |
Рабочий ток автоматического выключателя при переменном токе расчетное значение | |||
Эксплуатационная мощность при AC-3 при 400 В расчетное значение | |||
рабочее напряжение при переменном токе | |||
при 50 Гц расчетное значение | V | 48 ... 600 | |
при 60 Гц расчетное значение | V | 48 ... 600 | |
Рабочий диапазон относительно рабочего напряжения при переменном токе | |||
при 50 Гц | V | 40 ... 660 | |
при 60 Гц | V | 40 ... 660 | |
Рабочая частота расчетное значение | 50 ... 60 | ||
Относительный симметричный допуск рабочей частоты | % | 10 | |
Напряжение изоляции расчетное значение | V | 600 | |
Крутизна напряжения на тиристоре для главных контактов максимально допустимое | V/µs | 1 000 | |
Обратное напряжение на тиристоре для главных контактов максимально допустимое | V | 1 600 | |
Блокирующий ток тиристора | mA | 10 | |
Температура выхода из диапазона | °C | 40 | |
Мощность потерь [Вт] всего типовое | W | 94 | |
Мощность потерь [ВА] максимальное | V·A | 94 | |
Прочность по отношению к импульсному току расчетное значение | A | 1 150 | |
Значение I2t максимальное | A·s | 6 600 | |
электронная защита от короткого замыкания, Исполнение вставки предохранителя | |||
Цепь тока управления/ управление: | |||
Частота питающего напряжения цепи управления | |||
1 расчетное значение | Hz | 50 | |
2 расчетное значение | Hz | 60 | |
Вид напряжения управляющего напряжения питания | Переменный ток | ||
Управляющее напряжение питания 1 | |||
при постоянном токе | |||
— расчетное исходное значение | |||
— расчетное конечное значение | |||
при переменном токе | |||
— при 50 Гц расчетное исходное значение | V | 110 | |
— при 50 Гц расчетное конечное значение | V | 230 | |
— при 60 Гц расчетное исходное значение | V | 110 | |
— при 60 Гц расчетное конечное значение | V | 230 | |
Управляющее напряжение питания | |||
при постоянном токе Конечное значение для сигнала <0>-распознавание | |||
при переменном токе | |||
— при 50 Гц Конечное значение для сигнала <0>-распознавание | V | 40 | |
— при 60 Гц Конечное значение для сигнала <0>-распознавание | V | 40 | |
симметричный допуск частоты сети | Hz | 5 | |
Относительный симметричный допуск частоты напряжения питания | % | 10 | |
Ток в цепи управления | |||
при минимальном управляющем напряжении питания | |||
— при переменном токе | mA | 2 | |
— при постоянном токе | |||
при переменном токе расчетное значение | mA | 15 | |
при постоянном токе расчетное значение | |||
Монтаж/ крепление/ размеры: | |||
Вид крепления | винтовое крепление | ||
Вид крепления последовательный монтаж | да | ||
Исполнение резьбы винта для крепления оборудования | M4 | ||
Крутящий момент затяжки винта для крепления оборудования | N·m | 1,5 | |
Ширина | mm | 22,5 | |
Высота | mm | 85 | |
Глубина | mm | 48 | |
Подсоединения/ клеммы: | |||
Исполнение электрического подключения для главной электрической цепи | винтовой зажим | ||
Исполнение резьбы соединительного болта для главных контактов | M4 | ||
Крутящий момент затяжки для главных контактов при винтовом соединении | N·m | 2 ... 2,5 | |
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении | lbf·in | 7 ... 10,3 | |
Вид подключаемых поперечных сечений проводов | |||
для главных контактов | |||
— для кабельного наконечника JIS | |||
— однопроводный | 2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм) | ||
— тонкопроволочный | |||
— с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм | ||
— без заделки концов кабеля | |||
для кабельного наконечника согласно DIN-стандарту для главных контактов | |||
при проводах AWG | |||
— для главных контактов | 2x (14 ... 10) | ||
— для вспомогательных и управляющих контактов | 1x (AWG 20 ... 12) | ||
для вспомогательных и управляющих контактов | |||
— однопроводный | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
— тонкопроволочный | |||
— с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
— без заделки концов кабеля | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
Поперечное сечение подключаемого провода | |||
для главных контактов | |||
— одножильного или многожильного | mm | 1,5 ... 6 | |
— тонкопроволочный | |||
— с обработкой концов жил | mm | 1 ... 10 | |
— без заделки концов кабеля | |||
для вспомогательных и управляющих контактов | |||
— однопроводный | mm | 0,5 ... 2,5 | |
— тонкопроволочный | |||
— с обработкой концов жил | mm | 0,5 ... 2,5 | |
— без заделки концов кабеля | mm | 0,5 ... 2,5 | |
Номер AWG в качестве закодированного поперечного сечения подключаемого провода | |||
для главных контактов | 14 ... 10 | ||
для вспомогательных и управляющих контактов | 20 ... 12 | ||
Исполнение электрического подключения для вспомогательных цепей и цепей управления | винтовой зажим | ||
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов | M3 | ||
Длина оголенного провода провода | |||
для главных контактов | mm | 7 | |
для вспомогательных и управляющих контактов | mm | 7 | |
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | N·m | 0,5 ... 0,6 | |
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении | lbf·in | 4,5 ... 5,3 | |
Сертификаты/ допуски к эксплуатации: | |||
| |||
Дополнительная информация | |||
| |||
| |||
| |||
| |||
последнее изменение: | 15.07.2016 |
Техническая документация по 3RF2170-1AA26
- Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, страниц: 96, размер: 4.64 Мб
