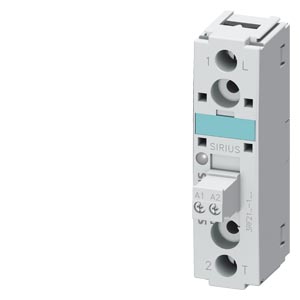

Siemens 3RF2190-1AA06 Твердотельные реле

Твердотельные реле Сименс 3RF21901AA06

ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, МОНТАЖНАЯ ШИРИНА 22,5MM, 90A 400-600V / 24V DC ВИНТОВЫЕ КЛЕММЫ

Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.

Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.

Производственная гамма

• Реле — IeАС-1 20 до 100 А, 2 типоразмера. Коммутация в нулевой точке
• Контакторы — IeАС-1 20 до 100 А, 5 типоразмеров. Коммутация в нулевой точке, мгновенная коммутация
• Функциональные модули — преобразователь аналогово сигнала. Модуль контроля нагрузки (до 6 подсистем) Модуль контроля нагрузки (до 12 подсистем) с коррекцией напряжения. Модуль контроля мощности: преобразование аналогово сигнала, контроль нагрузки, контроль тока.

Области применения полупроводниковых контакторов Siemens SC 3RF21901AA06

• В больницах (механические контакторы слишком шумные)
• Для управления электропечами (очень высокая частота коммутаций)
• В гостиницах (механические контакторы слишком шумные)
• Для областей с высокими требованиями к электромагнитной совместимости

Достоинства контакторов Siemens Sirius 3RF2190-1AA06

• Работоспособный аппарат компактной конструкции — Экономия пространства
• Бесшумная коммутация и почти неограниченный срок службы — Пригодность к использованию в областях с повышенными требованиями к шумам. Отсутствие затрат, связанных с ремонтом и простоем
• Высокая частота коммутационных операций — Для более точного регулирования
• Коммутация без дребезга контактов — Отсутствие электромагнитного воздействия на другие аппараты
• Разделение потенциалов цепей тока нагрузки и тока управления — Гальваническая развязка предотвращает в случае неисправности переход высоких потенциалов
• Управление непосредственно от программируемого контроллера. Безопасные для прикосновения соединительные зажимы — Отпадает необходимость в элементах связи

Технические характеристики 3RF21901AA06

			SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 22.5MM, 90 A 48-600 V / 24 V DC SCREW TERMINAL
Общие технические данные:
Фирменное название продукта			SIRIUS
Наименование продукта			полупроводниковое реле
Функция продукта			Срабатывающий при нулевом напряжении
Число полюсов для главной электрической цепи			1
Степень защиты IP			IP20
Наименование продукта _1 заказуемых комплектующих			крышка клемм
Заводской номер изделия _1 заказуемых комплектующих			3RF2900
Наименование продукта _2 заказуемых комплектующих			регулятор мощности
Заводской номер изделия _2 заказуемых комплектующих			3RF2950
Наименование продукта _3 заказуемых комплектующих			Конвертер
Заводской номер изделия _3 заказуемых комплектующих			3RF2900
Наименование продукта _4 заказуемых комплектующих			Контроль нагрузки
Заводской номер изделия _4 заказуемых комплектующих			3RF2990
Наименование продукта _5 заказуемых комплектующих			Контроль нагрузки, основной
Заводской номер изделия _5 заказуемых комплектующих			3RF2920
Температура окружающей среды
во время эксплуатации		°C	-25 ... +60
во время хранения		°C	-55 ... +80
Высота установки при высоте над уровнем моря максимальное		m	1 000
Виброустойчивость согласно IEC 60068-2-6			2г
Стойкость к шоку согласно IEC 60068-2-27			15г / 11 мсек
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750			K
Условное обозначение согласно DIN EN 61346-2			Q
Количество размыкающих контактов для вспомогательных контактов			0
Количество замыкающих контактов для вспомогательных контактов			0
Количество переключающих контактов для вспомогательных контактов			0
Цепь главного тока:
Количество замыкающих контактов для главных контактов			1
Количество размыкающих контактов для главных контактов			0
Рабочий ток
расчетное значение максимальное		A	88
при AC-51 расчетное значение		A	50
минимально		mA	500
рабочее напряжение при переменном токе
при 50 Гц расчетное значение		V	48 ... 600
при 60 Гц расчетное значение		V	48 ... 600
Рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц		V	40 ... 660
при 60 Гц		V	40 ... 660
Рабочая частота расчетное значение		Hz	50 ... 60
Относительный симметричный допуск рабочей частоты		%	10
Напряжение изоляции расчетное значение		V	600
Крутизна напряжения на тиристоре для главных контактов максимально допустимое		V/µs	1 000
Обратное напряжение на тиристоре для главных контактов максимально допустимое		V	1 600
Блокирующий ток тиристора		mA	10
Температура выхода из диапазона		°C	40
Мощность потерь [Вт] всего типовое		W	118
Мощность потерь [ВА] максимальное		V·A	118
Прочность по отношению к импульсному току расчетное значение		A	1 150
Значение I2t максимальное		A·s	6 600
электронная защита от короткого замыкания, Исполнение вставки предохранителя
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания			Постоянный ток
Управляющее напряжение питания 1
при постоянном токе
— расчетное исходное значение		V	15
— расчетное конечное значение		V	24
Управляющее напряжение питания
при постоянном токе Конечное значение для сигнала <0>-распознавание		V	5
Ток в цепи управления
при минимальном управляющем напряжении питания
— при постоянном токе		mA	2
при постоянном токе расчетное значение		mA	15
Монтаж/ крепление/ размеры:
Вид крепления			винтовое крепление
Вид крепления последовательный монтаж			да
Исполнение резьбы винта для крепления оборудования			M4
Крутящий момент затяжки винта для крепления оборудования		N·m	1,5
Ширина		mm	22,5
Высота		mm	85
Глубина		mm	48
Подсоединения/ клеммы:
Исполнение электрического подключения для главной электрической цепи			винтовой зажим
Исполнение резьбы соединительного болта для главных контактов			M4
Крутящий момент затяжки для главных контактов при винтовом соединении		N·m	2 ... 2,5
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении		lbf·in	7 ... 10,3
Вид подключаемых поперечных сечений проводов
для главных контактов
— однопроводный			2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм)
— тонкопроволочный
— с обработкой концов жил			2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм
при проводах AWG
— для главных контактов			2x (14 ... 10)
— для вспомогательных и управляющих контактов			1x (AWG 20 ... 12)
для вспомогательных и управляющих контактов
— однопроводный			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— тонкопроволочный
— с обработкой концов жил			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— без заделки концов кабеля			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
Поперечное сечение подключаемого провода
для главных контактов
— одножильного или многожильного		mm	1,5 ... 6
— тонкопроволочный
— с обработкой концов жил		mm	1 ... 10
для вспомогательных и управляющих контактов
— однопроводный		mm	0,5 ... 2,5
— тонкопроволочный
— с обработкой концов жил		mm	0,5 ... 2,5
— без заделки концов кабеля		mm	0,5 ... 2,5
Номер AWG в качестве закодированного поперечного сечения подключаемого провода
для главных контактов			14 ... 10
для вспомогательных и управляющих контактов			20 ... 12
Исполнение электрического подключения для вспомогательных цепей и цепей управления			винтовой зажим
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов			M3
Длина оголенного провода провода
для главных контактов		mm	7
для вспомогательных и управляющих контактов		mm	7
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении		N·m	0,5 ... 0,6
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении		lbf·in	4,5 ... 5,3
Сертификаты/ допуски к эксплуатации:
Дополнительная информация
последнее изменение:		04.06.2016
