Siemens 3RF2230-1AB45 Твердотельные реле

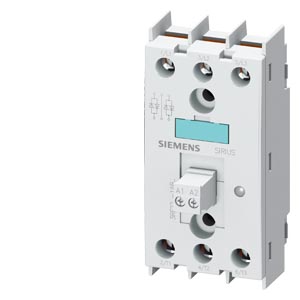

Твердотельные реле Siemens 3RF2230-1AB45
SOLID STATE RELAY 3-PHASE 3RF2 30 A 40 DEG. C 48-600 V / 4-30 V DC 2PH.-CONTROLLED SCREW TERMINAL BLOCKING VOLTAGE 1200 V
Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.
Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.
Области применения полупроводниковых контакторов Siemens SC 3RF22301AB45
- В больницах (механические контакторы слишком шумные)
- Для управления электропечами (очень высокая частота коммутаций)
- В гостиницах (механические контакторы слишком шумные)
- Для областей с высокими требованиями к электромагнитной совместимости
Технические характеристики 3RF22301AB45
| | SOLID STATE RELAY 3-PHASE 3RF2 30 A 40 DEG. C 48-600 V / 4-30 V DC 2PH.-CONTROLLED SCREW TERMINAL BLOCKING VOLTAGE 1200 V | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | полупроводниковое реле | ||
| Функция продукта | Срабатывающий при нулевом напряжении | ||
| Число полюсов для главной электрической цепи | 3 | ||
| Степень защиты IP | IP20 | ||
| Наименование продукта _1 заказуемых комплектующих | |||
| Заводской номер изделия _1 заказуемых комплектующих | |||
| Наименование продукта _2 заказуемых комплектующих | Конвертер | ||
| Заводской номер изделия _2 заказуемых комплектующих | 3RF2900 | ||
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время хранения | °C | -55 ... +80 | |
| Высота установки при высоте над уровнем моря максимальное | m | 1 000 | |
| Виброустойчивость согласно IEC 60068-2-6 | 2г | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Условное обозначение согласно DIN EN 61346-2 | Q | ||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||
| Количество замыкающих контактов для вспомогательных контактов | 0 | ||
| Количество переключающих контактов для вспомогательных контактов | 0 | ||
| Цепь главного тока: | |||
| Количество замыкающих контактов для главных контактов | 2 | ||
| Количество размыкающих контактов для главных контактов | 0 | ||
| Рабочий ток | |||
| расчетное значение максимальное | A | 30 | |
| при AC-3 при 400 В расчетное значение | |||
| при AC-15 расчетное значение | |||
| при AC-51 расчетное значение | A | 30 | |
| минимально | mA | 500 | |
| Рабочий ток автоматического выключателя при переменном токе расчетное значение | |||
| Температура выхода из диапазона | °C | 40 | |
| Прочность по отношению к импульсному току расчетное значение | A | 300 | |
| Значение I2t максимальное | A·s | 450 | |
| рабочее напряжение при переменном токе | |||
| при 50 Гц расчетное значение | V | 48 ... 600 | |
| при 60 Гц расчетное значение | V | 48 ... 600 | |
| Эксплуатационная мощность при AC-3 при 400 В расчетное значение | |||
| Рабочий диапазон относительно рабочего напряжения при переменном токе | |||
| при 50 Гц | V | 40 ... 660 | |
| при 60 Гц | V | 40 ... 660 | |
| Рабочая частота расчетное значение | Hz | 50 ... 60 | |
| Относительный симметричный допуск рабочей частоты | % | 10 | |
| Напряжение изоляции расчетное значение | V | 600 | |
| Крутизна напряжения на тиристоре для главных контактов максимально допустимое | V/µs | 500 | |
| Обратное напряжение на тиристоре для главных контактов максимально допустимое | V | 1 200 | |
| Блокирующий ток тиристора | mA | 10 | |
| Ток в цепи управления при минимальном управляющем напряжении питания | |||
| при переменном токе | |||
| при постоянном токе | mA | 22 | |
| электронная защита от короткого замыкания, Исполнение вставки предохранителя | |||
| Цепь тока управления/ управление: | |||
| Вид напряжения управляющего напряжения питания | Постоянный ток | ||
| Управляющее напряжение питания 1 | |||
| при переменном токе | |||
| — при 50 Гц | |||
| — при 60 Гц | |||
| при постоянном токе | V | 4 ... 30 | |
| Частота питающего напряжения цепи управления | |||
| 1 расчетное значение | |||
| 2 расчетное значение | |||
| Управляющее напряжение питания | |||
| при переменном токе | |||
| — при 50 Гц Конечное значение для сигнала <0>-распознавание | |||
| — при 60 Гц Конечное значение для сигнала <0>-распознавание | |||
| при постоянном токе Конечное значение для сигнала <0>-распознавание | V | 1 | |
| симметричный допуск частоты сети | |||
| Относительный симметричный допуск частоты напряжения питания | |||
| Ток в цепи управления | |||
| при переменном токе расчетное значение | |||
| при постоянном токе расчетное значение | mA | 30 | |
| Монтаж/ крепление/ размеры: | |||
| Вид крепления | винтовое крепление | ||
| Вид крепления последовательный монтаж | да | ||
| Исполнение резьбы винта для крепления оборудования | M4 | ||
| Крутящий момент затяжки винта для крепления оборудования | N·m | 1,5 | |
| Ширина | mm | 45 | |
| Высота | mm | 95 | |
| Глубина | mm | 47 | |
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения для главной электрической цепи | винтовой зажим | ||
| Исполнение резьбы соединительного болта для главных контактов | M4 | ||
| Крутящий момент затяжки для главных контактов при винтовом соединении | N·m | 2 ... 2,5 | |
| Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении | lbf·in | 7 ... 10,3 | |
| Вид подключаемых поперечных сечений проводов | |||
| для главных контактов | |||
| — для кабельного наконечника JIS | |||
| — однопроводный | 2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм) | ||
| — тонкопроволочный | |||
| — с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм | ||
| — без заделки концов кабеля | |||
| для кабельного наконечника согласно DIN-стандарту для главных контактов | |||
| при проводах AWG | |||
| — для главных контактов | 2x (14 ... 10) | ||
| — для вспомогательных и управляющих контактов | 1x (AWG 20 ... 12) | ||
| для вспомогательных и управляющих контактов | |||
| — однопроводный | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
| — тонкопроволочный | |||
| — с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
| — без заделки концов кабеля | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
| Поперечное сечение подключаемого провода | |||
| для главных контактов | |||
| — одножильного или многожильного | mm | 1,5 ... 6 | |
| — тонкопроволочный | |||
| — с обработкой концов жил | mm | 1 ... 10 | |
| — без заделки концов кабеля | |||
| для вспомогательных и управляющих контактов | |||
| — однопроводный | mm | 0,5 ... 2,5 | |
| — тонкопроволочный | |||
| — с обработкой концов жил | mm | 0,5 ... 2,5 | |
| — без заделки концов кабеля | mm | 0,5 ... 2,5 | |
| Номер AWG в качестве закодированного поперечного сечения подключаемого провода | |||
| для главных контактов | 10 ... 14 | ||
| для вспомогательных и управляющих контактов | 20 ... 12 | ||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | винтовой зажим | ||
| Исполнение резьбы соединительного болта вспомогательных и управляющих контактов | M3 | ||
| Длина оголенного провода провода | |||
| для главных контактов | mm | 7 | |
| для вспомогательных и управляющих контактов | mm | 7 | |
| Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | N·m | 0,5 ... 0,6 | |
| Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении | lbf·in | 4,5 ... 5,3 | |
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| | |||
| последнее изменение: | 12.07.2016 | ||
