Siemens 3RF2230-3AB45 Твердотельные реле

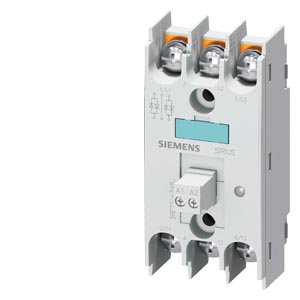

Твердотельные реле Siemens 3RF2230-3AB45
ПОЛУПРОВОДНИКОВОЕ РЕЛЕ3-PHASE 3RF2
Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.
Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.
Области применения полупроводниковых контакторов Siemens SC 3RF22303AB45
- В больницах (механические контакторы слишком шумные)
- Для управления электропечами (очень высокая частота коммутаций)
- В гостиницах (механические контакторы слишком шумные)
- Для областей с высокими требованиями к электромагнитной совместимости
Технические характеристики 3RF22303AB45
SOLID STATE RELAY 3-PHASE 3RF2 30 A 40 DEG. C 48-600 V / 4-30 V DC 2PH.-CONTROLLED RING TERMINAL LUG BLOCKING VOLTAGE 1200 V | |||
Общие технические данные: | |||
Фирменное название продукта | SIRIUS | ||
Наименование продукта | полупроводниковое реле | ||
Функция продукта | Срабатывающий при нулевом напряжении | ||
Число полюсов для главной электрической цепи | 3 | ||
Степень защиты IP | IP00 | ||
Наименование продукта _2 заказуемых комплектующих | Конвертер | ||
Заводской номер изделия _2 заказуемых комплектующих | 3RF2900 | ||
Температура окружающей среды | |||
во время эксплуатации | °C | -25 ... +60 | |
во время хранения | °C | -55 ... +80 | |
Высота установки при высоте над уровнем моря максимальное | m | 1 000 | |
Виброустойчивость согласно IEC 60068-2-6 | 2г | ||
Стойкость к шоку согласно IEC 60068-2-27 | 15г / 11 мсек | ||
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
Условное обозначение согласно DIN EN 61346-2 | Q | ||
Количество размыкающих контактов для вспомогательных контактов | 0 | ||
Количество замыкающих контактов для вспомогательных контактов | 0 | ||
Количество переключающих контактов для вспомогательных контактов | 0 | ||
Цепь главного тока: | |||
Количество замыкающих контактов для главных контактов | 2 | ||
Количество размыкающих контактов для главных контактов | 0 | ||
Рабочий ток | |||
расчетное значение максимальное | A | 30 | |
при AC-51 расчетное значение | A | 30 | |
минимально | mA | 500 | |
Температура выхода из диапазона | °C | 40 | |
Прочность по отношению к импульсному току расчетное значение | A | 300 | |
Значение I2t максимальное | A·s | 450 | |
рабочее напряжение при переменном токе | |||
при 50 Гц расчетное значение | V | 48 ... 600 | |
при 60 Гц расчетное значение | V | 48 ... 600 | |
Рабочий диапазон относительно рабочего напряжения при переменном токе | |||
при 50 Гц | V | 40 ... 660 | |
при 60 Гц | V | 40 ... 660 | |
Рабочая частота расчетное значение | Hz | 50 ... 60 | |
Относительный симметричный допуск рабочей частоты | % | 10 | |
Напряжение изоляции расчетное значение | V | 600 | |
Крутизна напряжения на тиристоре для главных контактов максимально допустимое | V/µs | 500 | |
Обратное напряжение на тиристоре для главных контактов максимально допустимое | V | 1 200 | |
Блокирующий ток тиристора | mA | 10 | |
Ток в цепи управления при минимальном управляющем напряжении питания | |||
при постоянном токе | mA | 22 | |
электронная защита от короткого замыкания, Исполнение вставки предохранителя | |||
Цепь тока управления/ управление: | |||
Вид напряжения управляющего напряжения питания | Постоянный ток | ||
Управляющее напряжение питания 1 | |||
при постоянном токе | V | 4 ... 30 | |
Управляющее напряжение питания | |||
при постоянном токе Конечное значение для сигнала <0>-распознавание | V | 1 | |
Ток в цепи управления | |||
при постоянном токе расчетное значение | mA | 30 | |
Монтаж/ крепление/ размеры: | |||
Вид крепления | винтовое крепление | ||
Вид крепления последовательный монтаж | да | ||
Исполнение резьбы винта для крепления оборудования | M4 | ||
Крутящий момент затяжки винта для крепления оборудования | N·m | 1,5 | |
Ширина | mm | 45 | |
Высота | mm | 95 | |
Глубина | mm | 47 | |
Подсоединения/ клеммы: | |||
Исполнение электрического подключения для главной электрической цепи | зажим кольцевоо кабеля | ||
Исполнение резьбы соединительного болта для главных контактов | M4 | ||
Крутящий момент затяжки для главных контактов при винтовом соединении | N·m | 2 ... 2,5 | |
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении | lbf·in | 7 ... 10,3 | |
Вид подключаемых поперечных сечений проводов | |||
при проводах AWG | |||
— для вспомогательных и управляющих контактов | 1x (AWG 20 ... 12) | ||
для вспомогательных и управляющих контактов | |||
— однопроводный | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
— тонкопроволочный | |||
— с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
— без заделки концов кабеля | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм) | ||
Поперечное сечение подключаемого провода | |||
для вспомогательных и управляющих контактов | |||
— однопроводный | mm | 0,5 ... 2,5 | |
— тонкопроволочный | |||
— с обработкой концов жил | mm | 0,5 ... 2,5 | |
— без заделки концов кабеля | mm | 0,5 ... 2,5 | |
Номер AWG в качестве закодированного поперечного сечения подключаемого провода | |||
для вспомогательных и управляющих контактов | 20 ... 12 | ||
Исполнение электрического подключения для вспомогательных цепей и цепей управления | винтовой зажим | ||
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов | M3 | ||
Длина оголенного провода провода | |||
для главных контактов | mm | 7 | |
для вспомогательных и управляющих контактов | mm | 7 | |
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | N·m | 0,5 ... 0,6 | |
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении | lbf·in | 4,5 ... 5,3 | |
Сертификаты/ допуски к эксплуатации: | |||
| |||
Дополнительная информация | |||
последнее изменение: | 28.06.2016 |
Техническая документация по 3RF2230-3AB45
- Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
язык: RU, страниц: 96, размер: 4.64 Мб
