Siemens 3RF2255-3AB45 Твердотельные реле

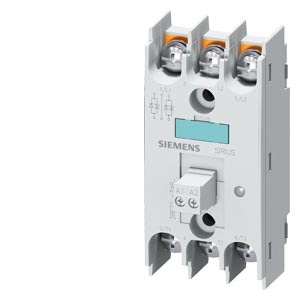

Твердотельные реле Siemens 3RF2255-3AB45

ПОЛУПРОВОДНИКОВОЕ РЕЛЕ3-PHASE 3RF2

Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.

Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.

Области применения полупроводниковых контакторов Siemens SC 3RF22553AB45

• В больницах (механические контакторы слишком шумные)
• Для управления электропечами (очень высокая частота коммутаций)
• В гостиницах (механические контакторы слишком шумные)
• Для областей с высокими требованиями к электромагнитной совместимости

Технические характеристики 3RF22553AB45

			SOLID STATE RELAY 3-PHASE 3RF2 55 A 40 DEG. C 48-600 V / 4-30 V DC 2PH.-CONTROLLED RING TERMINAL LUG BLOCKING VOLTAGE
Общие технические данные:
Фирменное название продукта			SIRIUS
Наименование продукта			полупроводниковое реле
Функция продукта			Срабатывающий при нулевом напряжении
Число полюсов для главной электрической цепи			3
Степень защиты IP			IP00
Наименование продукта _2 заказуемых комплектующих			Конвертер
Заводской номер изделия _2 заказуемых комплектующих			3RF2900
Температура окружающей среды
во время эксплуатации		°C	-25 ... +60
во время хранения		°C	-55 ... +80
Высота установки при высоте над уровнем моря максимальное		m	1 000
Виброустойчивость согласно IEC 60068-2-6			2г
Стойкость к шоку согласно IEC 60068-2-27			15г / 11 мсек
Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750			K
Условное обозначение согласно DIN EN 61346-2			Q
Количество размыкающих контактов для вспомогательных контактов			0
Количество замыкающих контактов для вспомогательных контактов			0
Количество переключающих контактов для вспомогательных контактов			0
Цепь главного тока:
Количество замыкающих контактов для главных контактов			2
Количество размыкающих контактов для главных контактов			0
Рабочий ток
расчетное значение максимальное		A	55
при AC-51 расчетное значение		A	50
минимально		mA	500
Температура выхода из диапазона		°C	40
Прочность по отношению к импульсному току расчетное значение		A	600
Значение I2t максимальное		A·s	1 800
рабочее напряжение при переменном токе
при 50 Гц расчетное значение		V	48 ... 600
при 60 Гц расчетное значение		V	48 ... 600
Рабочий диапазон относительно рабочего напряжения при переменном токе
при 50 Гц		V	40 ... 660
при 60 Гц		V	40 ... 660
Рабочая частота расчетное значение		Hz	50 ... 60
Относительный симметричный допуск рабочей частоты		%	10
Напряжение изоляции расчетное значение		V	600
Крутизна напряжения на тиристоре для главных контактов максимально допустимое		V/µs	100
Обратное напряжение на тиристоре для главных контактов максимально допустимое		V	1 200
Блокирующий ток тиристора		mA	10
Ток в цепи управления при минимальном управляющем напряжении питания
при постоянном токе		mA	2
электронная защита от короткого замыкания, Исполнение вставки предохранителя
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания			Постоянный ток
Управляющее напряжение питания 1
при постоянном токе		V	4 ... 30
Управляющее напряжение питания
при постоянном токе Конечное значение для сигнала <0>-распознавание		V	1
Ток в цепи управления
при постоянном токе расчетное значение		mA	15
Монтаж/ крепление/ размеры:
Вид крепления			винтовое крепление
Вид крепления последовательный монтаж			да
Исполнение резьбы винта для крепления оборудования			M4
Крутящий момент затяжки винта для крепления оборудования		N·m	1,5
Ширина		mm	45
Высота		mm	95
Глубина		mm	47
Подсоединения/ клеммы:
Исполнение электрического подключения для главной электрической цепи			зажим кольцевого кабля
Исполнение резьбы соединительного болта для главных контактов			M4
Крутящий момент затяжки для главных контактов при винтовом соединении		N·m	2 ... 2,5
Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении		lbf·in	7 ... 10,3
Вид подключаемых поперечных сечений проводов
при проводах AWG
— для вспомогательных и управляющих контактов			1x (AWG 20 ... 12)
для вспомогательных и управляющих контактов
— однопроводный			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— тонкопроволочный
— с обработкой концов жил			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
— без заделки концов кабеля			1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
Поперечное сечение подключаемого провода
для вспомогательных и управляющих контактов
— однопроводный		mm	0,5 ... 2,5
— тонкопроволочный
— с обработкой концов жил		mm	0,5 ... 2,5
— без заделки концов кабеля		mm	0,5 ... 2,5
Номер AWG в качестве закодированного поперечного сечения подключаемого провода
для вспомогательных и управляющих контактов			20 ... 12
Исполнение электрического подключения для вспомогательных цепей и цепей управления			винтовой зажим
Исполнение резьбы соединительного болта вспомогательных и управляющих контактов			M3
Длина оголенного провода провода
для главных контактов		mm	7
для вспомогательных и управляющих контактов		mm	7
Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении		N·m	0,5 ... 0,6
Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении		lbf·in	4,5 ... 5,3
Сертификаты/ допуски к эксплуатации:
Дополнительная информация
последнее изменение:		25.06.2016

Техническая документация по 3RF2255-3AB45

• Каталог продукции «Полупроводниковые коммутационные аппараты Sirius серии 3RF для активных нагрузок»
  язык: RU, страниц: 96, размер: 4.64 Мб
