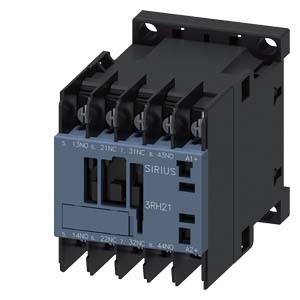

Вспомогательные контакторы Siemens 3RH2122-4KB40
Вспомогательные контакторы Siemens 3RH2122-4KB40
KOPPELВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2S+2OE, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ 24В DC, 0,7...1,25*US, M. SUPPRESSORDIODE INTEGRIERT, BGR. S00, FEDERZUGANSCHLUSS
Контакторные реле 3RH2 имеют винтовые, пружинные или для кольцевых наконечников терминалы. В базовом исполнении доступны четыре контакта.
Контакторное реле 3RH2 предназначены для работы в любых климатических условиях. Они имеют защиту от прикосновения к токоведущим частям согласно EN 50274. Устройства, имеющие терминалы для кольцевых наконечников имеют степень защиты IP20, если комплектуются защитными крышками терминалов.
Надежность контактов
Высокая стабильность работы контактов при низких напряжениях и токах позволяет использовать их в электронных цепях с токами >= 1 мА при напряжении 17 В.
Гашение перенапряжений
RC элементы, варисторы, диоды или диодные сборки (комбинация диодов и диодов Zener) могут устанавливаться на фронтальной поверхности контакторных реле для гашения перенапряжений при отключении катушки. Втычной разъем устройства имеет механическую кодировку, однозначно определяющую полярность подключения.
Блоки вспомогательных выключателей (контактов)
Контакторные реле 3RH2 могут иметь расширены до четырех дополнительных контактов путем установки дополнительных блоков вспомогательных выключателей.
Блок вспомогательных выключателей может просто защелкиваться на фронтальной поверхности контакторов. Блок вспомогательных выключателей имеет рычажок, расположенный посередине и предназначенный для его демонтажа.
Контакторное реле с четырьмя контактами согласно EN 50011, с идентификационным номером 40E, может быть расширено от 80E до 44E блоками вспомогательных выключателей для получения контакторного реле с 8 контактами согласно EN 50011. Идентификационные номера от 80E до 44E на блоках вспомогательных контактов соответствуют комплектному контактору. Эти блоки вспомогательных контактов (3RH29 11–1GA..) не могут комбинироваться с контакторными реле, имеющими идентификационные номера 31E и 22E; они имеют механическое кодирование.
Технические характеристики 3RH21224KB40
| | Coupling contactor relay, 2 NO + 2 NC, 24 V DC, 0.7 ... 1.25* US, with integrated suppressor diode, Size S00, Ring cable lug connection, suitable for PLC outputs | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | вспомогательный контактор | |
| Наименование типа продукта | 3RH2 | |
| Общие технические данные | ||
| Габаритные размеры контактора | S00 | |
| Расширение продукта | ||
| Вспомогательный выключатель | нет | |
| Напряжение изоляции | ||
| при степени загрязнения 3 расчетное значение | 690 V | |
| Степень загрязнения | 3 | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Степень защиты IP | ||
| с лицевой стороны | IP00 | |
| Стойкость к шоку при прямоугольном импульсе | ||
| при постоянном токе | 10g / 5 ms, 5g / 10 ms | |
| Стойкость к шоку при синусовом импульсе | ||
| при постоянном токе | 15g / 5 ms, 8g / 10 ms | |
| Механический срок службы (коммутационные циклы) | ||
| контактора типовое | 30 000 000 | |
| Условное обозначение | ||
| согласно DIN EN 61346-2 | K | |
| согласно DIN EN 81346-2 | K | |
| Условия окружающей среды | ||
| Высота установки при высоте над уровнем моря | ||
| максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -40 ... +70 °C | |
| во время эксплуатации | Дорожное применение: -40 ... 70 °C с расстоянием в 10 мм. Другие условия применения см. в каталоге | |
| во время хранения | -55 ... +80 °C | |
| Цепь главного тока | ||
| Частота включений на холостом ходу | ||
| при переменном токе | 10 000 1/h | |
| при постоянном токе | 10 000 1/h | |
| Цепь тока управления/ управление | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Управляющее напряжение питания при постоянном токе | ||
| расчетное значение | 24 V | |
| Исполнение ограничителя перенапряжения | с ограничителем переходного напряжения | |
| Мощность втягивания электромагнитной катушки при постоянном оке | 2,8 W | |
| Мощность на удержание электромагнитной катушки при постоянном токе | 2,8 W | |
| Задержка закрытия | ||
| при постоянном токе | 30 ... 100 ms | |
| Задержка открытия | ||
| при постоянном токе | 7 ... 13 ms | |
| Продолжительность электрической дуги | 10 ... 15 ms | |
| Вспомогательный контур | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 2 | |
| — включающийся без выдержки времени | 2 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 2 | |
| — включающийся без выдержки времени | 2 | |
| Кодовый номер и кодовое буквенное обозначение коммутационных элементов | 22 E | |
| Рабочий ток при AC-12 максимальное | 10 A | |
| Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
| Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
| Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
| Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
| Рабочий ток при 1 токопроводе при DC-12 | ||
| при 24 В расчетное значение | 10 A | |
| при 110 В расчетное значение | 3 A | |
| при 220 В расчетное значение | 1 A | |
| при 440 В расчетное значение | 0,3 A | |
| при 600 В расчетное значение | 0,15 A | |
| Рабочий ток при 2 токопроводах в ряд при DC-12 | ||
| при 24 В расчетное значение | 10 A | |
| при 60 В расчетное значение | 10 A | |
| при 110 В расчетное значение | 4 A | |
| при 220 В расчетное значение | 2 A | |
| при 440 В расчетное значение | 1,3 A | |
| при 600 В расчетное значение | 0,65 A | |
| Рабочий ток при 3 токопроводах в ряд при DC-12 | ||
| при 24 В расчетное значение | 10 A | |
| при 60 В расчетное значение | 10 A | |
| при 110 В расчетное значение | 10 A | |
| при 220 В расчетное значение | 3,6 A | |
| при 440 В расчетное значение | 2,5 A | |
| при 600 В расчетное значение | 1,8 A | |
| Частота коммутации при DC-12 максимальное | 1 000 1/h | |
| Рабочий ток при 1 токопроводе при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 110 В расчетное значение | 1 A | |
| при 220 В расчетное значение | 0,3 A | |
| при 440 В расчетное значение | 0,14 A | |
| при 600 В расчетное значение | 0,1 A | |
| Рабочий ток при 2 токопроводах в ряд при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 60 В расчетное значение | 3,5 A | |
| при 110 В расчетное значение | 1,3 A | |
| при 220 В расчетное значение | 0,9 A | |
| при 440 В расчетное значение | 0,2 A | |
| при 600 В расчетное значение | 0,1 A | |
| Рабочий ток при 3 токопроводах в ряд при DC-13 | ||
| при 24 В расчетное значение | 10 A | |
| при 60 В расчетное значение | 4,7 A | |
| при 110 В расчетное значение | 3 A | |
| при 220 В расчетное значение | 1,2 A | |
| при 440 В расчетное значение | 0,5 A | |
| при 600 В расчетное значение | 0,26 A | |
| Частота коммутации при DC-13 максимальное | 1 000 1/h | |
| Исполнение защитного выключателя линии | ||
| для защиты от короткого замыкания цепи вспомогательного тока до 230 В | C-характеристика: 6 A; 0,4 кА | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| Номинальная нагрузка UL/CSA | ||
| Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
| защита от коротких замыканий | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
| Монтаж/ крепление/ размеры | ||
| Монтажное положение | вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5° | |
| Вид крепления | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |
| Высота | 57,5 mm | |
| Ширина | 45 mm | |
| Глубина | 73 mm | |
| соблюдаемое расстояние | ||
| до заземленных частей | ||
| — сбоку | 6 mm | |
| до находящихся под напряжением частей | ||
| — сбоку | 6 mm | |
| Подсоединения/клеммы | ||
| Исполнение электрического подключения | ||
| для вспомогательных цепей и цепей управления | зажим кольцевого кабеля | |
| Безопасность | ||
| Значение В10 | ||
| при высоком уровне согласно SN 31920 | 1 000 000; при 0,3 x Ie | |
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 73 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 100 FIT | |
| Функция продукта | ||
| принудительное размыкание согласно IEC 60947-5-1 | да | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 11.12.2017 | |
