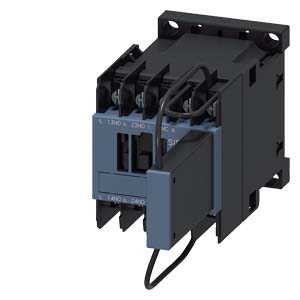

Вспомогательные контакторы Siemens 3RH2122-4LV80-0LA0

Вспомогательные контакторы Siemens 3RH2122-4LV80-0LA0

CONTACTOR RELAY FOR RAILWAY, 2NO+1NC, DC 34V, 0,7...1,25*US, VARISTOR INTEGRATED, SZ S00,RING CABLE LUG CONNEC

Контакторные реле 3RH2 имеют винтовые, пружинные или для кольцевых наконечников терминалы. В базовом исполнении доступны четыре контакта.

Контакторное реле 3RH2 предназначены для работы в любых климатических условиях. Они имеют защиту от прикосновения к токоведущим частям согласно EN 50274. Устройства, имеющие терминалы для кольцевых наконечников имеют степень защиты IP20, если комплектуются защитными крышками терминалов.

Надежность контактов

Высокая стабильность работы контактов при низких напряжениях и токах позволяет использовать их в электронных цепях с токами >= 1 мА при напряжении 17 В.

Гашение перенапряжений

RC элементы, варисторы, диоды или диодные сборки (комбинация диодов и диодов Zener) могут устанавливаться на фронтальной поверхности контакторных реле для гашения перенапряжений при отключении катушки. Втычной разъем устройства имеет механическую кодировку, однозначно определяющую полярность подключения.

Блоки вспомогательных выключателей (контактов)

Контакторные реле 3RH2 могут иметь расширены до четырех дополнительных контактов путем установки дополнительных блоков вспомогательных выключателей.

Блок вспомогательных выключателей может просто защелкиваться на фронтальной поверхности контакторов. Блок вспомогательных выключателей имеет рычажок, расположенный посередине и предназначенный для его демонтажа.

Контакторное реле с четырьмя контактами согласно EN 50011, с идентификационным номером 40E, может быть расширено от  80E до 44E блоками вспомогательных выключателей для получения контакторного реле с 8 контактами согласно EN 50011. Идентификационные номера от 80E до 44E на блоках вспомогательных контактов соответствуют комплектному контактору. Эти блоки вспомогательных контактов (3RH29 11–1GA..) не могут комбинироваться с контакторными реле, имеющими идентификационные номера 31E и 22E; они имеют механическое кодирование.

Технические характеристики 3RH21224LV800LA0

		CONTACTOR RELAY FOR RAILWAY, 2NO+1NC, DC 34V, 0,7...1,25*US, VARISTOR INTEGRATED, SZ S00,RING CABLE LUG CONNEC.
Фирменное название продукта		SIRIUS
Наименование продукта		Вспомогательный контактор для применения на ж/д
Наименование типа продукта		3RH2
Общие технические данные
Габаритные размеры контактора		S00
Степень защиты IP
для подключаемой клеммы		IP20
Механический срок службы (коммутационные циклы)
контактора типовое		30 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое		5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое		10 000 000
Условия окружающей среды
Высота установки при высоте над уровнем моря
максимальное		2 000 m
Температура окружающей среды
во время эксплуатации		-40 ... +70 °C
во время хранения		-55 ... +80 °C
Цепь тока управления/ управление
Вид напряжения управляющего напряжения питания		Постоянный ток
Управляющее напряжение питания при постоянном токе
расчетное значение		34 V
Монтаж/ крепление/ размеры
Вид крепления
последовательный монтаж		да
Высота		70 mm
Ширина		45 mm
Глубина		73 mm
Безопасность
Значение В10
при высоком уровне согласно SN 31920		1 000 000
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:		26.11.2017
