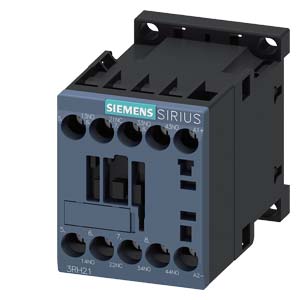

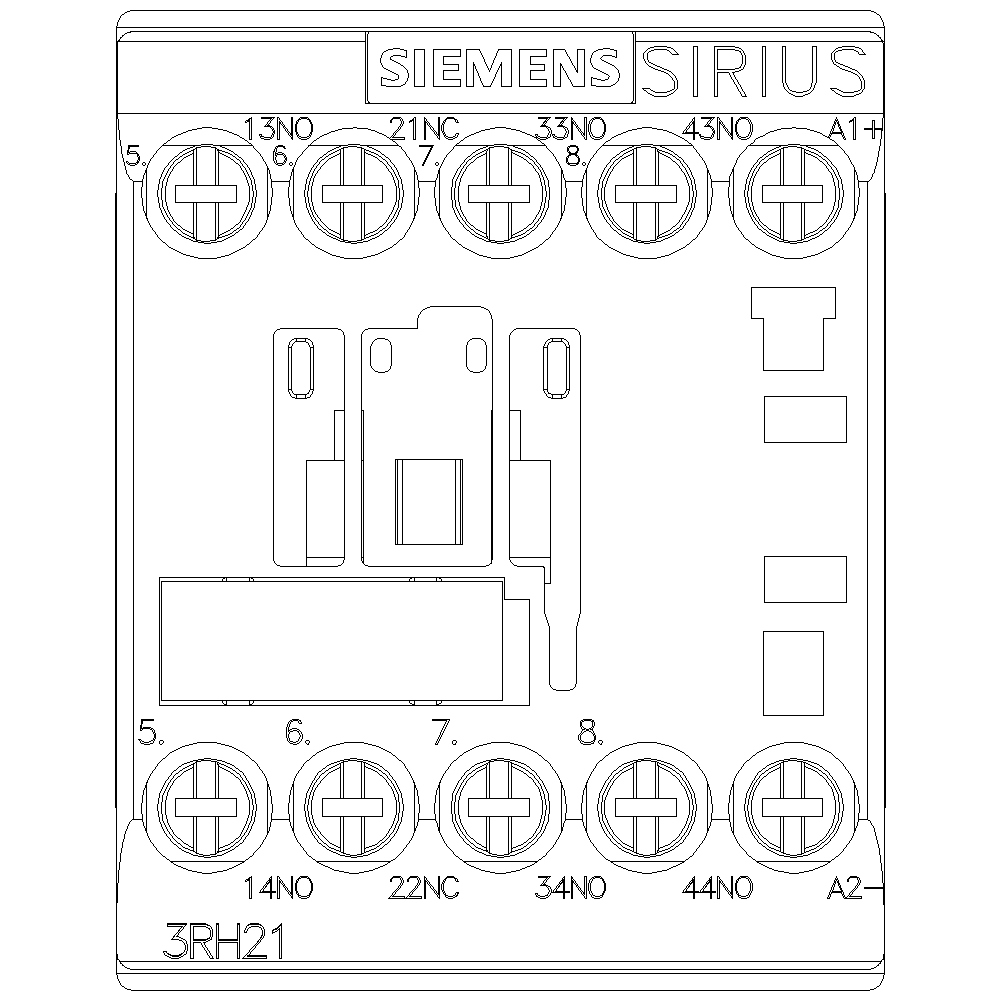

Вспомогательные контакторы Siemens 3RH2131-1XF40-0LA2
Вспомогательные контакторы Siemens 3RH2131-1XF40-0LA2
Aux. rail contactor 3NO +1NC 72-125V DC, 0.7...1.25*US, with integrated varistor size S00, screw terminals suitable for PLC outputs
Контакторные реле 3RH2 имеют винтовые, пружинные или для кольцевых наконечников терминалы. В базовом исполнении доступны четыре контакта.
Контакторное реле 3RH2 предназначены для работы в любых климатических условиях. Они имеют защиту от прикосновения к токоведущим частям согласно EN 50274. Устройства, имеющие терминалы для кольцевых наконечников имеют степень защиты IP20, если комплектуются защитными крышками терминалов.
Надежность контактов
Высокая стабильность работы контактов при низких напряжениях и токах позволяет использовать их в электронных цепях с токами >= 1 мА при напряжении 17 В.
Гашение перенапряжений
RC элементы, варисторы, диоды или диодные сборки (комбинация диодов и диодов Zener) могут устанавливаться на фронтальной поверхности контакторных реле для гашения перенапряжений при отключении катушки. Втычной разъем устройства имеет механическую кодировку, однозначно определяющую полярность подключения.
Блоки вспомогательных выключателей (контактов)
Контакторные реле 3RH2 могут иметь расширены до четырех дополнительных контактов путем установки дополнительных блоков вспомогательных выключателей.
Блок вспомогательных выключателей может просто защелкиваться на фронтальной поверхности контакторов. Блок вспомогательных выключателей имеет рычажок, расположенный посередине и предназначенный для его демонтажа.
Контакторное реле с четырьмя контактами согласно EN 50011, с идентификационным номером 40E, может быть расширено от 80E до 44E блоками вспомогательных выключателей для получения контакторного реле с 8 контактами согласно EN 50011. Идентификационные номера от 80E до 44E на блоках вспомогательных контактов соответствуют комплектному контактору. Эти блоки вспомогательных контактов (3RH29 11–1GA..) не могут комбинироваться с контакторными реле, имеющими идентификационные номера 31E и 22E; они имеют механическое кодирование.
Технические характеристики 3RH21311XF400LA2
Aux. rail contactor 3NO +1NC 72-125V DC, 0.7...1.25*US, with integrated varistor size S00, screw terminals suitable for PLC outputs | ||
Фирменное название продукта | SIRIUS | |
Наименование продукта | Вспомогательный контактор для применения на ж/д | |
Наименование типа продукта | 3RH2 | |
Общие технические данные | ||
Габаритные размеры контактора | S00 | |
Расширение продукта | ||
Вспомогательный выключатель | да | |
Напряжение изоляции | ||
при степени загрязнения 3 расчетное значение | 690 V | |
Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
Степень защиты IP | ||
с лицевой стороны | IP20 | |
для подключаемой клеммы | IP20 | |
Стойкость к шоку при прямоугольном импульсе | ||
при постоянном токе | 10g / 5 ms, 5g / 10 ms | |
Стойкость к шоку при синусовом импульсе | ||
при постоянном токе | 15g / 5 ms, 8g / 10 ms | |
Механический срок службы (коммутационные циклы) | ||
контактора типовое | 30 000 000 | |
контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
Условия окружающей среды | ||
Высота установки при высоте над уровнем моря | ||
максимальное | 2 000 m | |
Температура окружающей среды | ||
во время эксплуатации | -40 ... +70 °C | |
во время хранения | -55 ... +80 °C | |
Цепь главного тока | ||
Частота включений на холостом ходу | ||
при постоянном токе | 1 500 1/h | |
Цепь тока управления/ управление | ||
Вид напряжения управляющего напряжения питания | Постоянный ток | |
Управляющее напряжение питания при постоянном токе | ||
расчетное значение | 72 ... 125 V | |
Исполнение ограничителя перенапряжения | Варистор | |
Мощность втягивания электромагнитной катушки при постоянном токе | 4,5 W | |
Мощность на удержание электромагнитной катушки при постоянном токе | 0,75 W | |
Задержка закрытия | ||
при постоянном токе | 30 ... 70 ms | |
Задержка открытия | ||
при постоянном токе | 25 ... 45 ms | |
Продолжительность электрической дуги | 10 ... 15 ms | |
Остаточный ток электроники при управлении сигналом <0> | ||
при постоянном токе при 24 В максимально допустимое | 10 mA | |
Вспомогательный контур | ||
Количество размыкающих контактов | ||
для вспомогательных контактов | 1 | |
— включающийся без выдержки времени | 1 | |
Количество замыкающих контактов | ||
для вспомогательных контактов | 3 | |
— включающийся без выдержки времени | 3 | |
Кодовый номер и кодовое буквенное обозначение коммутационных элементов | 31 E | |
Рабочий ток при AC-12 | ||
максимальное | 10 A | |
Рабочий ток при AC-15 при 230 В расчетное значение | 10 A | |
Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
Рабочий ток при AC-15 при 500 В расчетное значение | 2 A | |
Рабочий ток при AC-15 при 690 В расчетное значение | 1 A | |
Рабочий ток при 1 токопроводе при DC-12 | ||
при 24 В расчетное значение | 10 A | |
при 110 В расчетное значение | 3 A | |
при 220 В расчетное значение | 1 A | |
при 440 В расчетное значение | 0,3 A | |
при 600 В расчетное значение | 0,15 A | |
Рабочий ток при 2 токопроводах в ряд при DC-12 | ||
при 24 В расчетное значение | 10 A | |
при 60 В расчетное значение | 10 A | |
при 110 В расчетное значение | 4 A | |
при 220 В расчетное значение | 2 A | |
при 440 В расчетное значение | 1,3 A | |
при 600 В расчетное значение | 0,65 A | |
Рабочий ток при 3 токопроводах в ряд при DC-12 | ||
при 24 В расчетное значение | 10 A | |
при 60 В расчетное значение | 10 A | |
при 110 В расчетное значение | 10 A | |
при 220 В расчетное значение | 3,6 A | |
при 440 В расчетное значение | 2,5 A | |
при 600 В рачетное значение | 1,8 A | |
Частота коммутации при DC-12 максимальное | 1 000 1/h | |
Рабочий ток при 1 токопроводе при DC-13 | ||
при 24 В расчетное значение | 10 A | |
при 110 В расчетное значение | 1 A | |
при 220 В расчетное значение | 0,3 A | |
при 440 В расчетное значение | 0,14 A | |
при 600 В расчетное значение | 0,1 A | |
Рабочий ток при 2 токопроводах в ряд при DC-13 | ||
при 24 В расчетное значение | 10 A | |
при 60 В расчетное значение | 3,5 A | |
при 110 В расчетное значение | 1,3 A | |
при 220 В расчетное значение | 0,9 A | |
при 440 В расчетное значение | 0,2 A | |
при 600 В расчетное значение | 0,1 A | |
Рабочий ток при 3 токопроводах в ряд при DC-13 | ||
при 24 В расчетное значение | 10 A | |
при 60 В расчетное значение | 4,7 A | |
при 110 В расчетное значение | 3 A | |
при 220 В расчетное значение | 1,2 A | |
при 440 В расчетное значение | 0,5 A | |
при 600 В расчетное значение | 0,26 A | |
Частота коммутации при DC-13 максимальное | 1 000 1/h | |
Исполнение защитного выключателя линии | ||
для защиты от короткого замыкания цепи вспомогательного тока до 230 В | C-характеристика: 6 A; 0,4 кА | |
Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
Номинальная нагрузка UL/CSA | ||
Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
защита от коротких замыканий | ||
Исполнение плавкой вставки предохранителя | ||
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
Монтаж/ крепление/ размеры | ||
Монтажное положение | При вертикальном уровне монтажа +/-180° поворота, при вертикальном уровне монтажа +/- 22,5° откидывается вперед и назад; вертикальное положение, на горизонтальном уровне монтажа | |
Вид крепления | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |
последовательный монтаж | да | |
Высота | 70 mm | |
Ширина | 45 mm | |
Глубина | 73 mm | |
соблюдаемое расстояние | ||
до заземленных частей | ||
— сбоку | 6 mm | |
до находящихся под напряжением частей | ||
— сбоку | 6 mm | |
Подсоединения/клеммы | ||
Исполнение электрического подключения | ||
для вспомогательных цепей и цепей управления | винтовой зажим | |
Поперечное сечение подключаемого провода для вспомогательных контактов | ||
одножильного или многожильного | 0,5 ... 4 mm | |
тонкопроволочный с обработкой концов жил | 0,5 ... 2,5 mm | |
Вид подключаемых поперечных сечений проводов | ||
для вспомогательных контактов | ||
— одножильного или многожильного | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), 2x 4 мм | |
— тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14), 2x 12 | |
Номер AWG в качестве закодированного поперечного сечения подключаемого провода | ||
для вспомогательных контактов | 20 ... 12 | |
Безопасность | ||
Значение В10 | ||
при высоком уровне согласно SN 31920 | 1 000 000 | |
Доля опасных отказов | ||
при низкой частоте запроса согласно SN 31920 | 40 % | |
при высоком уровне согласно SN 31920 | 73 % | |
Функция продукта | ||
принудительное размыкание согласно IEC 60947-5-1 | да | |
Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
Сертификаты/допуски к эксплуатации | ||
| ||
Дополнительная информация | ||
последнее изменение: | 26.11.2017 |
Техническая документация по 3RH2131-1XF40-0LA2
- Каталог продукции «Контакторы и контакторные сборки Sirius 3RT»
язык: RU, страниц: 3, размер: 13.23 Мб - Обзорный каталог «Пускорегулирующая аппаратура Siemens SIRIUS»
язык: RU, страниц: 3, размер: 666.39 Кб - Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, страниц: 4, размер: 5.74 Мб - Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, страниц: 4, размер: 254.45 Кб - Брошюра «Пускорегулирующая аппаратура Sirius: обзор основных позиций – 2020»
язык: RU, страниц: 24, размер: 3.66 Мб
