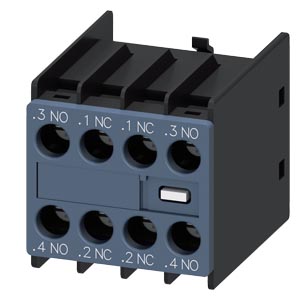

Вспомогательные контакторы Siemens 3RH2911-1FA22
Вспомогательные контакторы Siemens 3RH2911-1FA22
МОДУЛЬ БЛОК-КОНТАКТОВ, 2НО+2НЗ: 1НО, 1НЗ, 1НЗ, 1НО, Д. ВСПОМ. КОНТАКТОРОВ И КОНТАКТОРОВ ДЛЯ КОММУТАЦИИ ЭЛЕКТРОДВИГАТЕЛЕЙ, ТИПОРАЗМЕР S00-S2, ВИНТОВЫЕ КЛЕММЫ, DIN EN 50005
Контакторные реле 3RH2 имеют винтовые, пружинные или для кольцевых наконечников терминалы. В базовом исполнении доступны четыре контакта.
Контакторное реле 3RH2 предназначены для работы в любых климатических условиях. Они имеют защиту от прикосновения к токоведущим частям согласно EN 50274. Устройства, имеющие терминалы для кольцевых наконечников имеют степень защиты IP20, если комплектуются защитными крышками терминалов.
Надежность контактов
Высокая стабильность работы контактов при низких напряжениях и токах позволяет использовать их в электронных цепях с токами >= 1 мА при напряжении 17 В.
Гашение перенапряжений
RC элементы, варисторы, диоды или диодные сборки (комбинация диодов и диодов Zener) могут устанавливаться на фронтальной поверхности контакторных реле для гашения перенапряжений при отключении катушки. Втычной разъем устройства имеет механическую кодировку, однозначно определяющую полярность подключения.
Блоки вспомогательных выключателей (контактов)
Контакторные реле 3RH2 могут иметь расширены до четырех дополнительных контактов путем установки дополнительных блоков вспомогательных выключателей.
Блок вспомогательных выключателей может просто защелкиваться на фронтальной поверхности контакторов. Блок вспомогательных выключателей имеет рычажок, расположенный посередине и предназначенный для его демонтажа.
Контакторное реле с четырьмя контактами согласно EN 50011, с идентификационным номером 40E, может быть расширено от 80E до 44E блоками вспомогательных выключателей для получения контакторного реле с 8 контактами согласно EN 50011. Идентификационные номера от 80E до 44E на блоках вспомогательных контактов соответствуют комплектному контактору. Эти блоки вспомогательных контактов (3RH29 11–1GA..) не могут комбинироваться с контакторными реле, имеющими идентификационные номера 31E и 22E; они имеют механическое кодирование.
Технические характеристики 3RH29111FA22
| | AUX.SWITCH BLOCK,FRONT,2NO+2NC, CURR.PATH: 1NO, 1NC, 1NC, 1NO, F. CONT. RELAYS A. MOTOR CONT., 3RT2 SCREW TERMINAL .3 / .4,.1 / .2,.1 / .2,.3 / .4 | |
| Общие технические данные | ||
| Фирменное название продукта | SIRIUS | |
| Пригодность к использованию | вспомогательный и силовой контактор | |
| Степень защиты IP с лицевой стороны | IP20 | |
| Температура окружающей среды | ||
| во время хранения | -55 ... +80 °C | |
| во время эксплуатации | -25 ... +60 °C | |
| Механический срок службы (коммутационные циклы) типовое | 10 000 000 | |
| электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое | 200 000 | |
| Надёжность контакта | одно неправильн...(17 В, 1 мА) | |
| Надёжность контакта вспомогательных контактов | одно неправильное включение на 100 млн. (17 В, 1 мА) | |
| Напряжение изоляции при степени загрязнения 3 расчетное значение | 690 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Вспомогательный контур | ||
| Количество размыкающих контактов для вспомогательных контактов | ||
| включающийся без выдержки времени | 2 | |
| включающийся с отставанием | 0 | |
| Количество замыкающих контактов для вспомогательных контактов | ||
| включающийся без выдержки времени | 2 | |
| включающийся с опережением | 0 | |
| Рабочий ток вспомогательных контактов при AC-12 | ||
| при 24 В | 10 A | |
| при 230 В | 10 A | |
| максимальное | 10 A | |
| Рабочий ток | ||
| вспомогательных контактов | ||
| — при AC-14 | ||
| — при 125 В | 6 A | |
| — при 250 В | 6 A | |
| — при AC-15 | ||
| — при 24 В | 6 A | |
| — при 230 В | 6 A | |
| — при 400 В | 3 A | |
| при AC-15 при 690 В расчетное значение | 1 A | |
| Рабочий ток | ||
| вспомогательных контактов при DC-12 | ||
| — при 24 В | 10 A | |
| — при 110 В | 3 A | |
| — при 220 В | 1 A | |
| при 2 токопроводах в ряд при DC-12 | ||
| — при 24 В расчетное значение | 10 A | |
| — при 60 В расчетное значение | 10 A | |
| — при 110 В расчетное значение | 4 A | |
| — при 220 В расчетное значение | 2 A | |
| — при 440 В расчетное значение | 1,3 A | |
| — при 600 В расчетное значение | 0,65 A | |
| при 3 токопроводах в ряд при DC-12 | ||
| — при 24 В расчетное значение | 10 A | |
| — при 60 В расчетное значение | 10 A | |
| — при 110 В расчетное значение | 10 A | |
| — при 220 В расчетное значение | 3,6 A | |
| — при 440 В расчетное значение | 2,5 A | |
| — при 600 В расчетное значение | 1,8 A | |
| Рабочий ток | ||
| вспомогательных контактов при DC-13 | ||
| — при 24 В | 6 A | |
| — при 60 В | 2 A | |
| — при 110 В | 1 A | |
| — при 220 В | 0,3 A | |
| при 2 токопроводах в ряд при DC-13 | ||
| — при 24 В расчетное значение | 10 A | |
| — при 60 В расчетное значение | 3,5 A | |
| — при 110 В расчетное значение | 1,3 A | |
| — при 220 В расчетное значение | 0,9 A | |
| — при 440 В расчетное значение | 0,2 A | |
| — при 600 В расчетное значение | 0,1 A | |
| при 3 токопроводах в ряд при DC-13 | ||
| — при 24 В расчетное значение | 10 A | |
| — при 60 В расчетное значение | 4,7 A | |
| — при 110 В расчетное значение | 3 A | |
| — при 220 В расчетное значение | 1,2 A | |
| — при 440 В расчетное значение | 0,5 A | |
| — при 600 В расчетное значение | 0,26 A | |
| Монтаж/ крепление/ размеры | ||
| Вид крепления | крепление с защелкой | |
| Ширина | 36 mm | |
| Высота | 37,5 mm | |
| Глубина | 43,7 mm | |
| Подсоединения/клеммы | ||
| Исполнение электрического подключения для вспомогательных цепей и цепей упрвления | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — тонкопроволочный | ||
| — с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | |
| Безопасность | ||
| Функция продукта зеркальный контакт согласно IEC 60947-4-1 | да | |
| примечание | с 3RT2 | |
| Функция продукта принудительное размыкание согласно IEC 60947-5-1 | да | |
| примечание | с 3RH2 | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| последнее изменение: | 07.11.2017 | |
