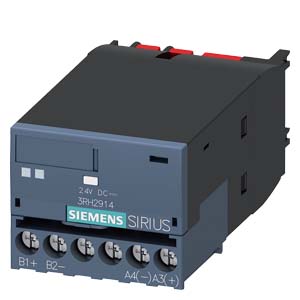

Вспомогательные контакторы Siemens 3RH2914-1GP11
Вспомогательные контакторы Siemens 3RH2914-1GP11
COUPLING LINK FOR MOUNTING ONTO AC,DC,AC/DC CONTACTORS 3RT2 S00-S3, 24V DC CONTROL SCREW CONNECTION
Контакторные реле 3RH2 имеют винтовые, пружинные или для кольцевых наконечников терминалы. В базовом исполнении доступны четыре контакта.
Контакторное реле 3RH2 предназначены для работы в любых климатических условиях. Они имеют защиту от прикосновения к токоведущим частям согласно EN 50274. Устройства, имеющие терминалы для кольцевых наконечников имеют степень защиты IP20, если комплектуются защитными крышками терминалов.
Надежность контактов
Высокая стабильность работы контактов при низких напряжениях и токах позволяет использовать их в электронных цепях с токами >= 1 мА при напряжении 17 В.
Гашение перенапряжений
RC элементы, варисторы, диоды или диодные сборки (комбинация диодов и диодов Zener) могут устанавливаться на фронтальной поверхности контакторных реле для гашения перенапряжений при отключении катушки. Втычной разъем устройства имеет механическую кодировку, однозначно определяющую полярность подключения.
Блоки вспомогательных выключателей (контактов)
Контакторные реле 3RH2 могут иметь расширены до четырех дополнительных контактов путем установки дополнительных блоков вспомогательных выключателей.
Блок вспомогательных выключателей может просто защелкиваться на фронтальной поверхности контакторов. Блок вспомогательных выключателей имеет рычажок, расположенный посередине и предназначенный для его демонтажа.
Контакторное реле с четырьмя контактами согласно EN 50011, с идентификационным номером 40E, может быть расширено от 80E до 44E блоками вспомогательных выключателей для получения контакторного реле с 8 контактами согласно EN 50011. Идентификационные номера от 80E до 44E на блоках вспомогательных контактов соответствуют комплектному контактору. Эти блоки вспомогательных контактов (3RH29 11–1GA..) не могут комбинироваться с контакторными реле, имеющими идентификационные номера 31E и 22E; они имеют механическое кодирование.
Технические характеристики 3RH29141GP11
| | COUPLING LINK FOR MOUNTING ONTO AC,DC,AC/DC CONTACTORS 3RT2 S00-S3, 24V DC CONTROL SCREW CONNECTION | ||||||||
| Общие технические данные: | |||||||||
| Фирменное название продукта | SIRIUS | ||||||||
| Габаритные размеры контактора | S00, S0, S2, S3 | ||||||||
| Степень защиты IP с лицевой стороны | IP20 | ||||||||
| Степень загрязнения | 3 | ||||||||
| Компонент продукта блок схемной защиты | да | ||||||||
| Температура окружающей среды | |||||||||
| во время хранения | °C | -40 ... +80 | |||||||
| во время эксплуатации | °C | -25 ... +60 | |||||||
| Напряжение изоляции расчетное значение | V | 300 | |||||||
| Цепь тока управления/ управление: | |||||||||
| Вид напряжения управляющего напряжения питания | Постоянный ток | ||||||||
| Управляющее напряжение питания 1 | |||||||||
| при постоянном токе | |||||||||
| — расчетное значение | V | 24 | |||||||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки | |||||||||
| при постоянном токе | 0,7 ... 1,25 | ||||||||
| Вспомогательный контур: | |||||||||
| Количество замыкающих контактов для вспомогательных контактов включающийся без выдержки времени | 1 | ||||||||
| Рабочий ток вспомогательных контактов | |||||||||
| при AC-12 | |||||||||
| — при 24 В | A | 6 | |||||||
| — при 230 В | A | 6 | |||||||
| при AC-15 | |||||||||
| — при 24 В | A | 3 | |||||||
| — при 230 В | A | 3 | |||||||
| при DC-13 | |||||||||
| — при 24 В | A | 1 | |||||||
| — при 110 В | A | 0,2 | |||||||
| — при 220 В | A | 0,1 | |||||||
| Монтаж/ крепление/ размеры: | |||||||||
| Монтажное положение | любой | ||||||||
| Вид крепления | прямой монтаж | ||||||||
| Ширина | mm | 45 | |||||||
| Высота | mm | 35 | |||||||
| Глубина | mm | 50 | |||||||
| Подсоединения/ клеммы: | |||||||||
| Вид подключаемых поперечных сечений проводов | |||||||||
| для вспомогательных контактов | |||||||||
| — однопроводный | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||||||||
| — тонкопроволочный | |||||||||
| — с обработкой концов жил | 2x (0,5 ... 1,5 мм) | ||||||||
| Сертификаты/ допуски к эксплуатации: | |||||||||
| |||||||||
| Дополнительная информация | |||||||||
| | |||||||||
| | |||||||||
| последнее изменение: | 27.10.2017 | ||||||||
