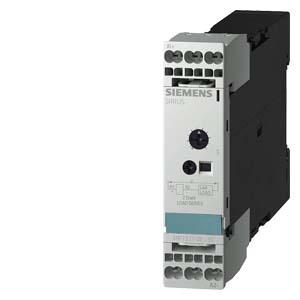

Siemens 3RP1527-2EC30 — Реле времени
Реле времени Сименс 3RP15272EC30
МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 2 НОРМ.ОТКР. КОНТАКТА ЗАДЕРЖКА ВКЛЮЧЕНИЯ 0.05S.240V AC/DC 24.. 66V
Электронные реле времени используются во всех процессах коммутации, управления, пуска-защиты и схемах регулирования, где требуется выдержка времени. Параметрирование – поворотными переключателями. Монтажная ширина от 22.5 мм. Существуют реле для монтажа на DIN рейку (многофункциональные; задержка вкл/ откл; переключение со звезды на треугольник, пульсация), для установки на контакторы SIRIUS и для монтажа на монтажную панель.
Области применения 3RP15272EC30
Реле времени, благодаря удачной концепции компактной и малогабаритной конструкции, представляют собой идеальные модули - таймеры для производителей, распределительных установок и систем управления, а также для серийного использования в промышленности. Они применяются там, где предъявляются высокие требования электромагнитной совместимости (ЭМС).
Достоинства реле времени Siemens 3RP1527-2EC30
- Отсутствие ограничений в эксплуатации при 60 - Простота проектирования, установка "вплотную"
- Широкий спектр переключаемых временных областей от 0,05 сек. до 100 час - Гибкость в установке времени и высокая точность регулирования
- Комбинированные напряжения UC 24 B/ AC 100-127 B, UC 24 B/AC 200-240 B и UC 24-240 B - Небольшая потребность в запасных частях
- Механический ресурс с нагрузкой контактором 3RT1016 - до 30 млн. коммутационных циклов - Ресурс даже при высокой частоте коммутационных операций
- Всего 5 базовых аппаратов - Небольшая потребность в запасных частях
- Высокая электромагнитная совместимость - Никаких барьеров при проектировании
- Все аппараты с удобной для пользователя техникой подсоединений - Всего один инструмент для монтажа и параметрирования
Технические характеристики 3RP15272EC30
| | MULTIFUNCTION TIME RELAY !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! IN CAGE-CLAMP TECH. 2 NO CONTACTS ON-DELAY 0.05S...240V AC/DC 24...66V | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | реле времени | ||
| Монтажное положение | любой | ||
| Функция продукта защита от нулевого напряжения | нет | ||
| Компонент продукта | |||
| релейный выход | нет | ||
| Выход проводника | да | ||
| Высота установки при высоте над уровнем моря максимальное | m | 2 000 | |
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время хранения | °C | -40 ... +85 | |
| во время транспортировки | °C | -40 ... +85 | |
| Относительная влажность воздуха во время эксплуатации | % | 10 ... 95 | |
| ЭМС излучение помех согласно IEC 61812-1 | EN 61000-6-4(3) | ||
| ЭМС помехоустойчивость согласно IEC 61812-1 | EN 61000-6-2 | ||
| Проводная интерференция вследствие импульса согласно IEC 61000-4-4 | 2 кВ подключение к сети / 1 кВ подключение линии управления | ||
| Проводная интерференция вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | ||
| Проводная интерференция вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | ||
| Электростатическая разрядка согласно IEC 61000-4-2 | 4 кВ контактный разряд / 8 кВ воздушный разряд | ||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | ||
| Прочность по отношению к импульсному напряжению расчетное значение | V | 4 000 | |
| Мощность потерь [Вт] всего типовое | W | 1 | |
| Условное обозначение | |||
| согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| согласно DIN EN 61346-2 | K | ||
| согласно DIN EN 81346-2 | K | ||
| Категория согласно EN 954-1 | нет | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | ||
| Степень защиты IP | IP20 | ||
| Тип изоляции | Базовая изоляция | ||
| Механический срок службы (коммутационные циклы) типовое | 100 000 000 | ||
| электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое | 100 000 000 | ||
| Частота коммутации с контактором 3RT2 максимальное | 1/h | 5 000 | |
| Виброустойчивость согласно IEC 60068-2-6 | 10 ... 55 Hz / 0,35 mm | ||
| Стойкость к шоку согласно IEC 60068-2-27 | 11g/15 мс | ||
| Относительная точность повторения | % | 1 | |
| Время восстановления | ms | 50 | |
| Степень загрязнения | 3 | ||
| Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение | V | 300 | |
| относительная точность настройки относительно верхнего предела шкалы | % | 5 | |
| Расширение продукта необходимое дистанционное управление | нет | ||
| Расширение продукта дополнительно дистанционное управление | нет | ||
| Переключательная функция: | |||
| Функция переключения | |||
| с задержкой времени включения | да | ||
| с задержкой срабатывания/мгновенное переключение | нет | ||
| со скользящим включением | нет | ||
| со скользящим включением/мгновенно переключаемый | нет | ||
| с задержкой возврата | нет | ||
| мигающий асимметрично началу с перерывом | нет | ||
| мигающий асимметрично началу с импульсом | нет | ||
| мигающий симметрично началу с импульсом | нет | ||
| мигающий симметрично началу с импульсом/мгновенное переключение | нет | ||
| мигающий симметрично началу с перерывом | нет | ||
| мигающий симметрично началу с перерывом/мгновенное переключение | нет | ||
| схема соединения "звезда-треугольник" | нет | ||
| схема соединения "звезда-треугольник" с временем инерционного выбега | нет | ||
| Функция переключения с сигналом управления | |||
| дополнительная задержка срабатывания | нет | ||
| с пуском от размыкающего контакта | нет | ||
| с задержкой возврата | нет | ||
| с формированием импульса | нет | ||
| с задержкой возврата/мгновенное переключение | нет | ||
| с задержкой срабатывания/с задержкой возврата/мгновенное переключение | нет | ||
| с пуском от размыкающего контакта/мгновенное переключение | нет | ||
| дополнительная задержка срабатывания/мгновенное переключение | нет | ||
| с задержкой срабатывания/с задержкой возврата | нет | ||
| со скользящим включением | нет | ||
| со скользящим включением/мгновенно переключаемый | нет | ||
| с задержкой импульсов | нет | ||
| с задержкой импульсов/мгновенное переключение | нет | ||
| с формированием импульса/мгновенное переключение | нет | ||
| Функция переключения реле с импульсными контактами с сигналом управления | |||
| возможность перезапуска с отключенным сигналом управления/мгновенное переключение | нет | ||
| возможность перезапуска с включенным сигналом управления | нет | ||
| возможность перезапуска с включенным сигналом управления/мгновенное переключение | нет | ||
| возможность перезапуска с отключенным сигналом управления | нет | ||
| Цепь тока управления/ управление: | |||
| регулируемое время | s | 0,05 ... 240 | |
| Вид напряжения управляющего напряжения питания | AC/DC | ||
| Частота питающего напряжения цепи управления 1 | Hz | 50 ... 60 | |
| Управляющее напряжение питания 1 | |||
| при переменном токе при 50 Гц | V | 24 ... 66 | |
| при переменном токе при 60 Гц | V | 24 ... 66 | |
| при постоянном токе | V | 24 ... 66 | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение | |||
| при переменном токе | |||
| — при 50 Гц | 0,85 ... 1,1 | ||
| — при 60 Гц | 0,85 ... 1,1 | ||
| при постоянном токе | 0,8 ... 1,1 | Вспомогательный контур: | |
| влияние температуры окружающей среды | ±5 % | ||
| Влияние напряжения питания | ±1 % | ||
| коммутационная способность по току при индуктивной нагрузке | A | 0,01 ... 0,6 | |
| Устойчивость при кратковременном токе (Icw) ограничена до 10 мс | A | 10 | |
| Падение напряжения в состоянии переключения максимальное | V | 3,5 | |
| Остаточный ток максимальное | mA | 5 | |
| Количество размыкающих контактов | |||
| включающийся с выдержкой времени | 0 | ||
| включающийся без выдержки времени | 0 | ||
| Количество замыкающих контактов | |||
| включающийся с выдержкой времени | 1 | ||
| включающийся без выдержки времени | 0 | ||
| Количество переключающих контактов | |||
| включающийся с выдержкой времени | 0 | ||
| включающийся без выдержки времени | 0 | ||
| Монтаж/ крепление/ размеры: | |||
| Вид крепления | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | ||
| Ширина | mm | 22,5 | |
| Высота | mm | 84 | |
| Глубина | mm | 91 | |
| соблюдаемое расстояние при рядном монтаже | |||
| сверху | mm | 0 | |
| спереди | mm | 0 | |
| сбоку | mm | 0 | |
| сзади | mm | 0 | |
| снизу | mm | 0 | |
| соблюдаемое расстояние до заземленных частей | |||
| сзади | mm | 0 | |
| сбоку | mm | 0 | |
| сверху | mm | 0 | |
| спереди | mm | 0 | |
| снизу | mm | 0 | |
| соблюдаемое расстояние до находящихся под напряжением частей | |||
| снизу | mm | 0 | |
| сзади | mm | 0 | |
| сбоку | mm | 0 | |
| спереди | mm | 0 | |
| сверху | mm | 0 | |
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | пружинный зажим | ||
| Функция продукта съемная клемма для цепи вспомогательного тока и цепи тока управления | да | ||
| Вид подключаемых поперечных сечений проводов | |||
| однопроводный | 2x (0,25 ... 1,5 мм) | ||
| тонкопроволочный | |||
| — без заделки концов кабеля | 2x (0,25 ... 1,5 мм) | ||
| — с обработкой концов жил | 2x (0,25 ... 1,5 мм) | ||
| при проводах AWG | |||
| — многопроводный | 2x (24 ... 16) | ||
| — однопрводный | 2x (24 ... 16) | ||
| Сертификаты/допуски к эксплуатации | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 22.06.2016 | ||
