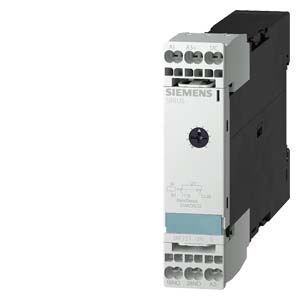

Siemens 3RP1574-2NM20 — Реле времени
Реле времени Сименс 3RP15742NM20
TIME RELAY SOLID-STATE, !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! WITH STAR-DELTA FUNCTION, 1 NO CONTACT DELAYED, 1 NO CONTACT DELAYED 1 TIME DOMAIN 1...20 S 200...240V AC AND 380...440V AC SPRING TERMINAL
Электронные реле времени используются во всех процессах коммутации, управления, пуска-защиты и схемах регулирования, где требуется выдержка времени. Параметрирование – поворотными переключателями. Монтажная ширина от 22.5 мм. Существуют реле для монтажа на DIN рейку (многофункциональные; задержка вкл/ откл; переключение со звезды на треугольник, пульсация), для установки на контакторы SIRIUS и для монтажа на монтажную панель.
Области применения 3RP15742NM20
Реле времени, благодаря удачной концепции компактной и малогабаритной конструкции, представляют собой идеальные модули - таймеры для производителей, распределительных установок и систем управления, а также для серийного использования в промышленности. Они применяются там, где предъявляются высокие требования электромагнитной совместимости (ЭМС).
Достоинства реле времени Siemens 3RP1574-2NM20
- Отсутствие ограничений в эксплуатации при 60 - Простота проектирования, установка "вплотную"
- Широкий спектр переключаемых временных областей от 0,05 сек. до 100 час - Гибкость в установке времени и высокая точность регулирования
- Комбинированные напряжения UC 24 B/ AC 100-127 B, UC 24 B/AC 200-240 B и UC 24-240 B - Небольшая потребность в запасных частях
- Механический ресурс с нагрузкой контактором 3RT1016 - до 30 млн. коммутационных циклов - Ресурс даже при высокой частоте коммутационных операций
- Всего 5 базовых аппаратов - Небольшая потребность в запасных частях
- Высокая электромагнитная совместимость - Никаких барьеров при проектировании
- Все аппараты с удобной для пользователя техникой подсоединений - Всего один инструмент для монтажа и параметрирования
Технические характеристики 3RP15742NM20
| | TIME RELAY SOLID-STATE, !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! WITH STAR-DELTA FUNCTION, 1 NO CONTACT DELAYED, 1 NO CONTACT DELAYED 1 TIME DOMAIN 1...20 S 200...240V AC AND 380...440V AC SPRING TERMINAL | |||
| Общие технические данные: | ||||
| Фирменное название продукта | SIRIUS | |||
| Наименование продукта | реле времени | |||
| Монтажное положение | любой | |||
| Функция продукта защита от нулевого напряжения | нет | |||
| Компонент продукта | ||||
| релейный выход | да | |||
| Выход проводника | нет | |||
| Высота установки при высоте над уровнем моря максимальное | m | 2 000 | ||
| Температура окружающей среды | ||||
| во время эксплуатации | °C | -25 ... +60 | ||
| во время хранения | °C | -40 ... +85 | ||
| во время транспортировки | °C | -40 ... +85 | ||
| Относительная влажность воздуха во время эксплуатации | % | 10 ... 95 | ||
| ЭМС излучение помех согласно IEC 61812-1 | EN 61000-6-4(3) | |||
| ЭМС помехоустойчивость согласно IEC 61812-1 | EN 61000-6-2 | |||
| Проводная интерференция вследствие импульса согласно IEC 61000-4-4 | 2 кВ подключение к сети / 1 кВ подключение линии управления | |||
| Проводная интерференция вследствие наброса проводник-земля согласно IEC 61000-4-5 | 2 kV | |||
| Проводная интерференция вследствие наброса проводник-проводник согласно IEC 61000-4-5 | 1 кВ | |||
| Электростатическая разрядка согласно IEC 61000-4-2 | 4 кВ контактный разряд / 8 кВ воздушный разряд | |||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | 10 В/m | |||
| Прочность по отношению к импульсному напряжению расчетное значение | V | 4 000 | ||
| Мощность потерь [Вт] всего типовое | W | 2 | ||
| Условное обозначение | ||||
| согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | |||
| согласно DIN EN 61346-2 | K | |||
| согласно DIN EN 81346-2 | K | |||
| Категория согласно EN 954-1 | нет | |||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |||
| Степень защиты IP | IP20 | |||
| Тип изоляции | Базовая изоляция | |||
| Механический срок службы (коммутационные циклы) типовое | 10 000 000 | |||
| электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое | 100 000 | |||
| Частота коммутации с контактором 3RT2 максимальное | 1/h | 5 000 | ||
| Виброустойчивость согласно IEC 60068-2-6 | 10 ... 55 Hz / 0,35 mm | |||
| Стойкость к шоку согласно IEC 60068-2-27 | 11g/15 мс | |||
| Относительная точность повторения | % | 1 | ||
| Время восстановления | ms | 150 | ||
| Степень загрязнения | 3 | |||
| Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значение | V | 500 | ||
| относительная точность настройки относительно верхнего предела шкалы | % | 5 | ||
| Расширение продукта необходимое дистанционное управление | нет | |||
| Расширение продукта дополнительно дистанционное управление | нет | |||
| Переключательная функция: | ||||
| Функция переключения | ||||
| с задержкой времени включения | нет | |||
| с задержкой срабатывания/мгновенное переключение | нет | |||
| со скользящим включением | нет | |||
| со скользящим включением/мгновенно переключаемый | нет | |||
| с задержкой возврата | нет | |||
| мигающий асимметрично началу с перерывом | нет | |||
| мигающий асимметрично началу с импульсом | нет | |||
| мигающий симметрично началу с импульсом | нет | |||
| мигающий симметрично началу с импульсом/мгновенное переключение | нет | |||
| мигающий симметрично началу с перерывом | нет | |||
| мигающий симметрично началу с перерывом/мгновенное переключение | нет | |||
| схема соединения "звезда-треугольник" | да | |||
| схема соединения "звезда-треугольник" с временем инерционного выбега | нет | |||
| Функция переключения с сигналом управления | ||||
| дополнительная задержка срабатывания | нет | |||
| с пуском от размыкающего контакта | нет | |||
| с задержкой возврата | нет | |||
| с формированием импульса | нет | |||
| с задержкой возврата/мгновенное переключение | нет | |||
| с задержкой срабатывания/с задержкой возврата/мгновенное переключение | нет | |||
| с пуском от размыкающего контакта/мгновенное переключение | нет | |||
| дополнительная задержка срабатывания/мгновенное переключение | нет | |||
| с задержкой срабатывания/с задержкой возврата | нет | |||
| со скользящим включением | нет | |||
| со скользящим включением/мгновенно переключаемый | нет | |||
| с задержкой импульсов | нет | |||
| с задержкой импульсов/мгновенное переключение | нет | |||
| с формированием импульса/мгновенное переключение | нет | |||
| Функция переключения реле с импульсными контактами с сигналом управления | ||||
| возможность перезапуска с отключенным сигналом управления/мгновенное переключение | нет | |||
| возможность перезапуска с включенным сигналом управления | нет | |||
| возможность перезапуска с включенным сигналом управления/мгновенное переключение | нет | |||
| возможность перезапуска с отключенным сигналом управления | нет | |||
| Цепь тока управления/ управление: | ||||
| регулируемое время | s | 1 ... 20 | ||
| Вид напряжения управляющего напряжения питания | AC/DC | |||
| Частота питающего напряжения цепи управления 1 | Hz | 50 ... 60 | ||
| Частота питающего напряжения цепи управления 2 | Hz | 50 ... 60 | ||
| Управляющее напряжение питания 1 | ||||
| при переменном токе при 50 Гц | V | 200 ... 240 | ||
| при переменном токе при 60 Гц | V | 200 ... 240 | ||
| Управляющее напряжение питания 2 при переменном токе | ||||
| при 50 Гц | V | 380 ... 440 | ||
| при 60 Гц | V | 380 ... 440 | ||
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение | ||||
| при переменном токе | ||||
| — при 50 Гц | 0,85 ... 1,1 | |||
| — при 60 Гц | 0,85 ... 1,1 | |||
| Вспомогательный контур: | ||||
| Надёжность контакта вспомогательных контактов | одно неправильн...(17 В, 5 мА) | |||
| Материал коммутирующих контактов | AgSnO2 | |||
| Рабочий ток вспомогательных контактов | ||||
| при AC-15 | ||||
| — при 24 В | A | 3 | ||
| — при 250 В | A | 3 | ||
| при DC-13 | ||||
| — при 24 В | A | 1 | ||
| — при 125 В | A | 0,2 | ||
| — при 250 В | A | 0,1 | ||
| влияние температуры окружающей среды | ±5 % | |||
| Влияние напряжения питания | ±1 % | |||
| испытательное напряжение для проверки изоляции | kV | 2,5 | ||
| Исполнение плавкой вставки предохранителя для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 4 A | |||
| термический ток | A | 5 | ||
| Количество размыкающих контактов | ||||
| включающийся с выдержкой времени | 0 | |||
| включающийся без выдержки времени | 0 | |||
| Количество замыкающих контактов | ||||
| включающийся с выдержкой времени | 1 | |||
| включающийся без выдержки времени | 1 | |||
| Количество переключающих контактов | ||||
| включающийся с выдержкой времени | 0 | |||
| включающийся без выдержки времени | 0 | |||
| Допустимая нагрузка вспомогательных контактов согласно UL | R300/B300 | |||
| Монтаж/ крепление/ размеры: | ||||
| Вид крепления | винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм | |||
| Ширина | mm | 22,5 | ||
| Высота | mm | 84 | ||
| Глубина | mm | 91 | ||
| соблюдаемое расстояние при рядном монтаже | ||||
| сверху | mm | 0 | ||
| спереди | mm | 0 | ||
| сбоку | mm | 0 | ||
| сзади | mm | 0 | ||
| снизу | mm | 0 | ||
| соблюдаемое расстояние до заземленных частей | ||||
| сзади | mm | 0 | ||
| сбоку | mm | 0 | ||
| сверху | mm | 0 | ||
| спереди | mm | 0 | ||
| снизу | mm | 0 | ||
| соблюдаемое расстояние до находящихся под напряжением частей | ||||
| снизу | mm | 0 | ||
| сзади | mm | 0 | ||
| сбоку | mm | 0 | ||
| спереди | mm | 0 | ||
| сверху | mm | 0 | ||
| Подсоединения/ клеммы: | ||||
| Исполнение электрического подключения для вспомогательных цепей и цепей управления | пружинный зажим | |||
| Функция продукта съемная клемма для цепи вспомогательного тока и цепи тока управления | да | |||
| Вид подключаемых поперечных сечений проводов | ||||
| однопроводный | 2x (0,25 ... 1,5 мм) | |||
| тонкопроволочный | ||||
| — без заделки концов кабеля | 2x (0,25 ... 1,5 мм) | |||
| — с обработкой концов жил | 2x (0,25 ... 1,5 мм) | |||
| при проводах AWG | ||||
| — многопроводный | 2x (24 ... 16) | |||
| — однопроводный | 2x (24 ... 16) | |||
| Сертификаты/допуски к эксплуатации | ||||
| | ||||
| Дополнительная информация | ||||
| | ||||
| | ||||
| последнее изменение: | 27.06.2016 | |||
