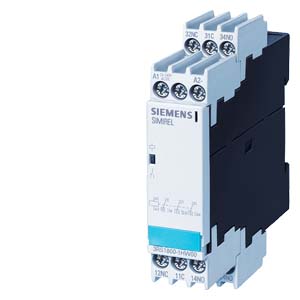

Siemens 3RS1800-1HW00 Согласующие реле
СОГЛАСУЮЩЕЕ РЕЛЕ В ПРОМЫШЛЕННОМ КОРПУСЕ 3 ПЕРЕКИДНЫХ КОНТАКТА РАСШИРЕННЫЙ ДИАПАЗОН НАПРЯЖЕНИЙ AC/DC 24V ДО 240V ВИНТОВЫЕ КЛЕММЫ
Согласующие реле Сименс 3RS1800-1HW00
Элементы связи 3ТХ70, выполненные в виде наборных клеммных блоков, представляют собой элементы сопряжения, обеспечивающие оптимальное согласование между электронным блоком управления и периферийными устройствами.
Области применения 3RS18001HW00
- Гальваническая , безопасная развязка между блоком управления и периферийными устройствами.
- Согласование уровня 24 В с другим напряжением, например, 230 В АС.
- В качестве входных элементов связи с 230 В на 24 В с контактами твердого золочения для повышения надежности контактов.
- Усиление выходного сигнала блока управления, например, для управления более мощными контакторами.
- Умножение контактов.
- Защита установки от электромагнитных помех.
Производственная программа для 3RS1800-1HW00
- Выходные элементы связи, 1 или 2 переключающих контакта, от 1 до 3-х замыкающих контактов.
- Выходной элемент связи с полупроводниковым выходом и оптроном.
- Входной элемент связи с контактами твердого золочения, 230 /110 /24 ВUC.
- Различная установочная ширина, 6,2/ 12,5/ 17,5 и 22,5 мм.
- Пружинные клеммы (Cage Clamp).
Достоинства согласующих реле Siemens 3RS18001HW00
- Небольшая установочная ширина. Большое разноообразие вариантов исполнения - Компактность. Наглядность проводного монтажа
- Вариант с реле с твердым золочением - Высокая надежность контактов
- Различные полупроводниковые выходы - Износостойкие, несваривающиеся
- Благодаря спаянным реле нечувствительность к вибрациям - Надежная работа в любой среде, вибро- и ударопрочность
- Коммутационная способность по АС-15:3 А - Усиление мощности и согласование уровня
- Указание длины проводов в технических данных - Простота проектирования
- В качестве принадлежности имеется гребенка для перемыкания потенциалов - Быстрый и простой монтаж проводов
Технические характеристики 3RS18001HW00
| | COUPLING RELAY IM INDUSTRY-STANDARD ENCLOSURE 3 CHANGEOVER CONTACTS WIDE VOLTAGE RANGE 24 V TO 240 V AC/DC SCREW TERMINALS | ||
| Общие технические данные: | |||
| Вид напряжения | AC/DC | ||
| Частота напряжения питания | |||
| 1 для вспомогательных цепей и цепей управления | |||
| — расчетное значение | Hz | 50 | |
| — расчетное исходное значение | |||
| — расчетное конечное значение | |||
| 2 для вспомогательных цепей и цепей управления расчетное значение | Hz | 60 | |
| Управляющее напряжение питания 1 | |||
| при переменном токе | |||
| — при 50 Гц расчетное значение | |||
| — при 50 Гц расчетное исходное значение | V | 24 | |
| — при 50 Гц расчетное конечное значение | V | 240 | |
| — при 60 Гц расчетное значение | |||
| — при 60 Гц расчетное исходное значение | V | 24 | |
| — при 60 Гц расчетное конечное значение | V | 240 | |
| при постоянном токе | |||
| — расчетное значение | |||
| — расчетное исходное значение | V | 24 | |
| — расчетное конечное значение | V | 240 | |
| Характеристика коммутационного процесса | моностабильный | ||
| Компонент продукта Цоколь со штырьками | нет | ||
| Условное обозначение согласно DIN EN 61346-2 | K | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | K | ||
| Данные по механике: | |||
| Исполнение электрического подключения | винтовой зажим | ||
| Исполнение электрического подключения Цоколь со штырьками | нет | ||
| Исполнение привода реле | поляризованный | ||
| Исполнение переключательной функции принудительно ведомый | нет | ||
| Ширина | mm | 22,5 | |
| Высота | mm | 102 | |
| Глубина | mm | 91 | |
| Вспомогательный контур: | |||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||
| Количество замыкающих контактов для вспомогательных контактов | 0 | ||
| Количество переключающих контактов для вспомогательных контактов | 3 | ||
| Рабочий ток вспомогательных контактов при AC-15 | |||
| при 24 В | |||
| при 110 В | |||
| Допустимая токовая нагрузка выходного реле | |||
| при DC-13 | |||
| — при 24 В | A | 1 | |
| — при 125 В | A | 0,2 | |
| — при 250 В | A | 0,1 | |
| при AC-15 при 250 В при 50/60 Гц | A | 3 | |
| Условия окружающей среды: | |||
| Степень защиты IP | IP20 | ||
| Температура окружающей среды во время эксплуатации минмально | °C | -25 | |
| Температура окружающей среды во время эксплуатации максимальное | °C | 60 | |
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 07.07.2016 | ||
Техническая документация по 3RS1800-1HW00
- Каталог продукции «Согласующие преобразователи SIRIUS 3RS17»
язык: RU, страниц: , размер: 1.00 Мб - Каталог продукции «Согласующие преобразователи SIRIUS 3RS17»
язык: RU, страниц: 6, размер: 1.06 Мб
