Контакторы Siemens 3RT1054-2NB36

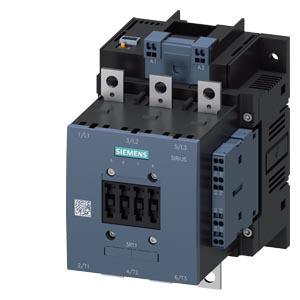

Контактор Siemens Sirius 3RT10542NB36
КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 21-27,3V ВСПОМОГАТЕЛЬНЫЕ КОНТАКТЫ 2НО+2НЗ, ТИПОРАЗМЕР S6 ШИННЫЕ НАКОНЕЧНИКИ ПРИВОД: ЭЛЕКТРОННЫЙ ПЛК-ИНТЕРФЕЙС DC24V ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
Контакторы использующие вакуумную технологию имеют по крайней мере удвоенный электрический срок службы, по сравнению с обычными воздушными. Воздушные и вакуумные контакторы в диапазоне от 55 до 250kW (S6 - S12) доступны как с обычным, так и с электронным приводом UC по запросу. Электронные приводы также и с указателем оставшегося срока службы, или подключаемые к индустриальным сетям, или с интегрированным AS-интерфейсом. Если Вы используете SIMOCODE-DP, Вы можете подключиться с PROFIBUS-DP.
Области применения контакторов Siemens Sirius 3RT10542NB36
- для коммутации двигателей до 250 кВт / 400 В
- для 4-х полюсной коммутации двигателей до 140 А / 400 В
- для коммутации омических нагрузок до 97 кВт / 400 В
- для коммутации конденсаторов от 15 до 50 квар / 400 В
- контакторы связи (интерфейс) до 11 кВт.
Достоинства контакторов Siemens Sirius 3RT1054-2NB36
- Большой механический и электрический ресурс
- Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- Только 4 типоразмера для мощностей от 3 до 45 кВт
- Простота возможного расширения, одинаковые габариты даже при более высокой мощности
- До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
- Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
- Простота обращения.
- Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
- Катушка с 4 выводами в S0 по S3
- Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
Технические характеристики 3RT10542NB36
CONTACTOR, 55 KW / 400 V / AC-3 AC(40...60HZ)/DC-BETAETIGUNG UC 21-27.3V AUXILIARY CONTACTS 2NO+2NC 3-POLE, SIZE S6 BAR CONNECTIONS ELECTRONIC OPERATING MECHANISM WITH 24 V DC PLC INTERFACE CAGE CLAMP CONNECTION | |||
Фирменное название продукта | SIRIUS | ||
Наименование продукта | силовой контактор | ||
Общие технические данные: | |||
Габаритные размеры контактора | S6 | ||
Напряжение изоляции | |||
расчетное значение | 1 000 V | ||
Степень загрязнения | 3 | ||
Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | ||
Максимально допустимое напряжение для надёжного размыкания | |||
между катушкой и главными контактами согласно EN 60947-1 | 690 V | ||
Степень защиты IP | |||
с лицевой стороны | IP00 | ||
для подключаемой клеммы | IP00 | ||
Стойкость к шоку | |||
при прямоугольном импульсе | |||
— при переменном токе | 8,5г / 5 мс, 4,2г / 10 мс | ||
— при постоянном токе | 8,5г / 5 мс, 4,2г / 10 мс | ||
при синусовом импульсе | |||
— при переменном токе | 13,4г / 5 мс, 6,5г / 10 мс | ||
— при постоянном токе | 13,4г / 5 мс, 6,5г / 10 мс | ||
Механический срок службы (коммутационные циклы) | |||
контактора типовое | 10 000 000 | ||
контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | ||
контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | ||
Условия окружающей среды: | |||
Высота установки при высоте над уровнем моря максимальное | 2 000 m | ||
Температура окружающей среды | |||
во время эксплуатации | -25 ... +60 °C | ||
во время хранения | -55 ... +80 °C | ||
Цепь главного тока: | |||
Количество замыкающих контактов для главных контактов | 3 | ||
Количество размыкающих контактов для главных контактов | 0 | ||
Рабочий ток | |||
при AC-1 при 400 В | |||
— при температуре окружающей среды 40 °C расчетное значение | 160 A | ||
при AC-1 до 690 В | |||
— при температуре окружающей среды 40 °C расчетное значение | 160 A | ||
— при температуре окружающей среды 60 °C расчетное значение | 140 A | ||
при AC-3 | |||
— при 400 В расчетное значение | 115 A | ||
— при 690 В расчетное значение | 115 A | ||
Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | |||
при 60 °C минимально допустимое | 50 mm | ||
при 40 °C минимально допустимое | 70 mm | ||
Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | |||
при 400 В расчетное значение | 54 A | ||
при 690 В расчетное значение | 48 A | ||
Рабочий ток | |||
при 1 токопроводе при DC-1 | |||
— при 24 В расчетное значение | 160 A | ||
— при 110 В расчетное значение | 18 A | ||
при 2 токопроводах в ряд при DC-1 | |||
— при 24 В расчетное значение | 160 A | ||
— при 110 В расчетное значение | 160 A | ||
при 3 токопроводах в ряд при DC-1 | |||
— при 24 В расчетное значение | 160 A | ||
— при 110 В расчетное значение | 160 A | ||
Рабочий ток | |||
при 1 токопроводе при DC-3 при DC-5 | |||
— при 24 В расчетное значение | 160 A | ||
— при 110 В расчетное значение | 2,5 A | ||
при 2 токопроводах в ряд при DC-3 при DC-5 | |||
— при 110 В расчетное значение | 160 A | ||
— при 24 В расчетное значение | 160 A | ||
при 3 токопроводах в ряд при DC-3 при DC-5 | |||
— при 110 В расчетное значение | 160 A | ||
— при 24 В расчетное значение | 160 A | ||
Эксплуатационная мощность | |||
при AC-1 | |||
— при 230 В при 60 °C расчетное значение | 53 kW | ||
— при 400 В расчетное значение | 92 kW | ||
— при 690 В расчетное значение | 159 kW | ||
— при 690 В при 60 °C расчетное значение | 159 kW | ||
при AC-2 при 400 В расчетное значение | 64 kW | ||
при AC-3 | |||
— при 230 В расчетное значение | 37 kW | ||
— при 400 В расчетное значение | 64 kW | ||
— при 500 В расчетное значение | 81 kW | ||
— при 690 В расчетное значение | 113 kW | ||
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | |||
при 400 В расчетное значение | 29 kW | ||
при 690 В расчетное значение | 48 kW | ||
Тепловой кратковременный ток ограничен до 10 с | 1 100 A | ||
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 7 W | ||
Частота включений на холостом ходу | |||
при переменном токе | 2 000 1/h | ||
при постоянном токе | 2 000 1/h | ||
Частота коммутации | |||
при AC-1 максимальное | 800 1/h | ||
при AC-2 максимальное | 400 1/h | ||
при AC-3 максимальное | 1 000 1/h | ||
при AC-4 максимальное | 130 1/h | ||
Цепь тока управления/ управление: | |||
Вид напряжения управляющего напряжения питания | AC/DC | ||
Управляющее напряжение питания при переменном токе | |||
при 50 Гц расчетное значение | 21 ... 27,3 V | ||
при 60 Гц расчетное значение | 21 ... 27,3 V | ||
Управляющее напряжение питания при постоянном токе | |||
расчетное значение | 21 ... 27,3 V | ||
Частота питающего напряжения цепи управления 1 расчетное значение | 50 Hz | ||
Частота питающего напряжения цепи управления 2 расчетное значение | 60 Hz | ||
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | |||
при 50 Гц | 0,8 ... 1,1 | ||
при 60 Гц | 0,8 ... 1,1 | ||
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,8 ... 1,1 | ||
Исполнение ограничителя перенапряжения | с варистором | ||
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | 280 V·A | ||
Коэффициент мощности индуктивный при мощности втягивания катушки | 0,8 | ||
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | 4,8 V·A | ||
Коэффициент мощности индуктивный при мощности удержания катушки | 0,6 | ||
Мощность втягивания электромагнитной катушки при постоянном токе | 320 W | ||
Мощность на удержание электромагнитной катушки при постоянном токе | 2,8 W | ||
Задержка закрытия | |||
при переменном токе | 35 ... 75 ms | ||
при постоянном токе | 35 ... 75 ms | ||
Задержка открытия | |||
при переменном токе | 80 ... 90 ms | ||
при постоянном токе | 80 ... 90 ms | ||
Продолжительность электрической дуги | 10 ... 15 ms | ||
Вспомогательный контур: | |||
Количество размыкающих контактов | |||
для вспомогательных контактов | |||
— включающийся без выдержки времени | 2 | ||
Количество замыкающих контактов | |||
для вспомогательных контактов | |||
— включающийся без выдержки времени | 2 | ||
Рабочий ток при AC-12 максимальное | 10 A | ||
Рабочий ток при AC-15 при 230 В расчетное значение | 6 A | ||
Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | ||
Рабочий ток при DC-12 | |||
при 60 В расчетное значение | 6 A | ||
при 110 В расчетное значение | 3 A | ||
при 220 В расчетное значение | 1 A | ||
Рабочий ток при DC-13 | |||
при 24 В расчетное значение | 10 A | ||
при 60 В расчетное значение | 2 A | ||
при 110 В расчетное значение | 1 A | ||
при 220 В расчетное значение | 0,3 A | ||
Номинальная нагрузка UL/CSA: | |||
Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | ||
защита от коротких замыканий | |||
Исполнение плавкой вставки предохранителя | |||
для защиты от короткого замыкания основной цепи тока | |||
— при типе координации 1 необходимое | предохранитель gL/gG: 355 A | ||
— при типе координации 2 необходимое | предохранитель gL/gG: 315 A | ||
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | ||
Монтаж/ крепление/ размеры: | |||
Вид крепления | винтовое крепление | ||
последовательный монтаж | да | ||
Высота | 172 mm | ||
Ширина | 120 mm | ||
Глубина | 170 mm | ||
соблюдаемое расстояние | |||
до заземленных частей | |||
— сбоку | 10 mm | ||
Подсоединения/ клеммы: | |||
Исполнение электрического подключения | |||
для главной электрической цепи | пружинный зажим | ||
для вспомогательныхцепей и цепей управления | пружинный зажим | ||
Вид подключаемых поперечных сечений проводов | |||
при проводах AWG для главных контактов | 4 ... 250 kcmil | ||
Вид подключаемых поперечных сечений проводов | |||
для вспомогательных контактов | |||
— однопроводный | 2x (0,25 ... 2,5 мм) | ||
— тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) | ||
— тонкопроволочный без заделки концов кабеля | 2x (0,25 ... 2,5 мм) | ||
при проводах AWG для вспомогательных контактов | 2x (24 ... 14) | ||
Сертификаты/допуски к эксплуатации | |||
| |||
Дополнительная информация | |||
последнее изменение: | 04.06.2016 |
