Контакторы Siemens 3RT1056-2AP36

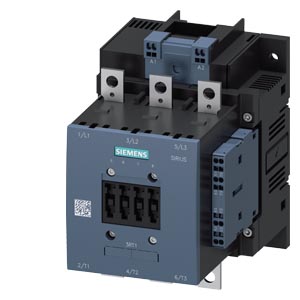

Контактор Siemens Sirius 3RT10562AP36
КОНТАКТОР 90КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 220-240В UCВСПОМОГАТЕЛЬНЫЕ КОНТАКТЫ 2НО+2НЗ, ТИПОРАЗМЕР S6 ШИННЫЕ НАКОНЕЧНИКИ ПРИВОД: ОБЫЧНЫЙ ПРУЖИННЫЕ КЛЕММЫ (CAGE CLAMP)
Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).
7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.
Контакторы использующие вакуумную технологию имеют по крайней мере удвоенный электрический срок службы, по сравнению с обычными воздушными. Воздушные и вакуумные контакторы в диапазоне от 55 до 250kW (S6 - S12) доступны как с обычным, так и с электронным приводом UC по запросу. Электронные приводы также и с указателем оставшегося срока службы, или подключаемые к индустриальным сетям, или с интегрированным AS-интерфейсом. Если Вы используете SIMOCODE-DP, Вы можете подключиться с PROFIBUS-DP.
Области применения контакторов Siemens Sirius 3RT10562AP36
- для коммутации двигателей до 250 кВт / 400 В
- для 4-х полюсной коммутации двигателей до 140 А / 400 В
- для коммутации омических нагрузок до 97 кВт / 400 В
- для коммутации конденсаторов от 15 до 50 квар / 400 В
- контакторы связи (интерфейс) до 11 кВт.
Достоинства контакторов Siemens Sirius 3RT1056-2AP36
- Большой механический и электрический ресурс
- Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
- Только 4 типоразмера для мощностей от 3 до 45 кВт
- Простота возможного расширения, одинаковые габариты даже при более высокой мощности
- До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
- Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
- Простота обращения.
- Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
- Катушка с 4 выводами в S0 по S3
- Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.
Технические характеристики 3RT10562AP36
CONTACTOR, 90KW/400V/AC-3 AC(40...60HZ)/DC OPERATION UC 220-240V AUXILIARY CONTACTS 2NO+2NC 3-POLE, SIZE S6 BAR CONNECTIONS CONVENT. OPERATING MECHANISM CAGE CLAMP TERMINAL | ||
Фирменное название продукта | SIRIUS | |
Наименование продукта | силовой контактор | |
Общие технические данные: | ||
Габаритные размеры контактора | S6 | |
Напряжение изоляции | ||
расчетное значение | 1 000 V | |
Степень загрязнения | 3 | |
Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | |
Максимально допустимое напряжение для надёжного размыкания | ||
между катушкой и главными контактами согласно EN 60947-1 | 690 V | |
Степень защиты IP | ||
с лицевой стороны | IP00 | |
для подключаемой клеммы | IP00 | |
Стойкость к шоку | ||
при прямоугольном импульсе | ||
— при переменном токе | 8,5г / 5 мс, 4,2г / 10 мс | |
— при постоянном токе | 8,5г / 5 мс, 4,2г / 10 мс | |
при синусовом импульсе | ||
— при переменном токе | 13,4г / 5 мс, 6,5г / 10 мс | |
— при постоянном токе | 13,4г / 5 мс, 6,5г / 10 мс | |
Механический срок службы (коммутационные циклы) | ||
контактора типовое | 10 000 000 | |
контактора с насаженным электронным вспомогательным блоком выключателей типовое | 5 000 000 | |
контактора с насаженным вспомогательным блоком выключателей типовое | 10 000 000 | |
Условия окружающей среды: | ||
Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
Температура окружающей среды | ||
во время эксплуатации | -25 ... +60 °C | |
во время хранения | -55 ... +80 °C | |
Цепь главного тока: | ||
Количество замыкающих контактов для главных контактов | 3 | |
Количество размыкающих контактов для главных контактов | 0 | |
Рабочий ток | ||
при AC-1 при 400 В | ||
— при температуре окружающей среды 40 °C расчетное значение | 215 A | |
при AC-1 до 690 В | ||
— при температуре окружающей среды 40 °C расчетное значение | 215 A | |
— при температуре окружающей среды 60 °C расчетное значение | 185 A | |
при AC-3 | ||
— при 400 В расчетное значение | 185 A | |
— при 690 В расчетное значение | 170 A | |
Поперечное сечение подключаемого провода в основной цепи тока при AC-1 | ||
при 60 °C минимально допустимое | 95 mm | |
при 40 °C минимально допустимое | 95 mm | |
Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
при 400 В расчетное значение | 81 A | |
при 690 В расчетное значение | 65 A | |
Рабочий ток | ||
при 1 токопроводе при DC-1 | ||
— при 24 В расчетное значение | 160 A | |
— при 110 В расчетное значение | 18 A | |
при 2 токопроводах в ряд при DC-1 | ||
— при 24 В расчетное значение | 160 A | |
— при 110 В расчетное значение | 160 A | |
при 3 токопроводах в ряд при DC-1 | ||
— при 24 В расчетное значение | 160 A | |
— при 110 В расчетное значение | 160 A | |
Рабочий ток | ||
при 1 токопроводе при DC-3 при DC-5 | ||
— при 24 В расчетное значение | 160 A | |
— при 110 В расчетное значение | 2,5 A | |
при 2 токопроводах в ряд при DC-3 при DC-5 | ||
— при 110 В расчетное значение | 160 A | |
— при 24 В расчетное значение | 160 A | |
при 3 токопроводах в ряд при DC-3 при DC-5 | ||
— при 110 В расчетное значение | 160 A | |
— при 24 В расчетное значение | 160 A | |
Эксплуатационная мощность | ||
при AC-1 | ||
— при 230 В при 60 °C расчетное значение | 70 kW | |
— при 400 В расчетное значение | 121 kW | |
— при 690 В расчетное значение | 210 kW | |
— при 690 В при 60 °C расчетное значение | 210 kW | |
при AC-2 при 400 В расчетное значение | 104 kW | |
при AC-3 | ||
— при 230 В расчетное значение | 61 kW | |
— при 400 В расчетное значение | 104 kW | |
— при 500 В расчетное значение | 132 kW | |
— при 690 В расчетное значение | 167 kW | |
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4 | ||
при 400 В расчетное значение | 45 kW | |
при 690 В расчетное значение | 65 kW | |
Тепловой кратковременный ток ограничен до 10 с | 1 480 A | |
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник | 13 W | |
Частота включений на холостом ходу | ||
при переменном токе | 2 000 1/h | |
при постоянном токе | 2 000 1/h | |
Частота коммутации | ||
при AC-1 максимальное | 800 1/h | |
при AC-2 максимальное | 300 1/h | |
при AC-3 максимальное | 750 1/h | |
при AC-4 максимальное | 130 1/h | |
Цепь тока управления/ управление: | ||
Вид напряжения управляющего напряжения питания | AC/DC | |
Управляющее напряжение питания при переменном токе | ||
при 50 Гц расчетное значение | 220 ... 240 V | |
при 60 Гц расчетное значение | 220 ... 240 V | |
Управляющее напряжение питания при постоянном токе | ||
расчетное значение | 220 ... 240 V | |
Частота питающего напряжения цепи управления 1 расчетное значение | 50 Hz | |
Частота питающего напряжения цепи управления 2 расчетное значение | 60 Hz | |
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе | ||
при 50 Гц | 0,8 ... 1,1 | |
при 60 Гц | 0,8 ... 1,1 | |
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе | 0,8 ... 1,1 | |
Исполнение ограничителя перенапряжения | с варистором | |
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе | 300 V·A | |
Коэффициент мощности индуктивный при мощности втягивания катушки | 0,9 | |
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе | 5,8 V·A | |
Коэффициент мощности индуктивный при мощности удержания катушки | 0,8 | |
Мощность втягивания электромагнитной катушки при постоянном токе | 360 W | |
Мощность на удержание электромагнитной катушки при постоянном токе | 5,2 W | |
Задержка закрытия | ||
при переменном токе | 20 ... 95 ms | |
при постоянном токе | 20 ... 95 ms | |
Задержка открытия | ||
при переменном токе | 40 ... 60 ms | |
при постоянном токе | 40 ... 60 ms | |
Продолжительность электрической дуги | 10 ... 15 ms | |
Вспомогательный контур: | ||
Количество размыкающих контактов | ||
для вспомогательных контактов | ||
— включающийся без выдержки времени | 2 | |
Количество замыкающих контактов | ||
для вспомогательных контактов | ||
— включающийся без выдержки времени | 2 | |
Рабочий ток при AC-12 максимальное | 10 A | |
Рабочий ток при AC-15 при 230 В расчетное значение | 6 A | |
Рабочий ток при AC-15 при 400 В расчетное значение | 3 A | |
Рабочий ток при DC-12 | ||
при 60 В расчетное значение | 6 A | |
при 110 В расчетное значение | 3 A | |
при 220 В расчетное значение | 1 A | |
Рабочий ток при DC-13 | ||
при 24 В расчетное значение | 10 A | |
при 60 В расчетное значение | 2 A | |
при 110 В расчетное значение | 1 A | |
при 220 В расчетное значение | 0,3 A | |
Номинальная нагрузка UL/CSA: | ||
Допустимая нагрузка вспомогательных контактов согласно UL | A600 / Q600 | |
защита от коротких замыканий | ||
Исполнение плавкой вставки предохранителя | ||
для защиты от короткого замыкания основной цепи тока | ||
— при типе координации 1 необходимое | предохранитель gL/gG: 355 A | |
— при типе координации 2 необходимое | предохранитель gL/gG: 315 A | |
для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A | |
Монтаж/ крепление/ размеры: | ||
Вид крепления | винтовое крепление | |
последовательный монтаж | да | |
Высота | 172 mm | |
Ширина | 120 mm | |
Глубина | 170 mm | |
соблюдаемое расстояние | ||
до заземленных частей | ||
— сбоку | 10 mm | |
Подсоединения/ клеммы: | ||
Исполнение электрического подключения | ||
для главной электрической цепи | пружинный зажим | |
для вспомогательных цепей и цепей управления | пружинный зажим | |
Вид подключаемых поперечных сечений проводов | ||
при проводах AWG для главных контактов | 4 ... 250 kcmil | |
Вид подключаемых поперечных сечений проводов | ||
для вспомогательных контактов | ||
— однопроводный | 2x (0,25 ... 2,5 мм) | |
— тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) | |
— тонкопроволочный без заделки концов кабеля | 2x (0,25 ... 2,5 мм) | |
при проводах AWG для вспомогательных контактов | 2x (24 ... 14) | |
Сертификаты/допуски к эксплуатации | ||
| ||
Дополнительная информация | ||
последнее изменение: | 04.06.2016 |
