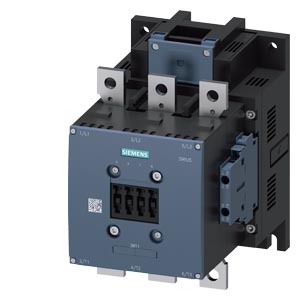

Контакторы Siemens 3RT1065-6AR36

Контактор Siemens Sirius 3RT10656AR36

КОНТАКТОР 132КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ UC 440-480V БЛОК-КОНТАКТЫ 2НО+2НЗ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР S10 ШИННОЕ ПРИСОЕДИНЕНИЕ ПРИВОД: ОБЫЧНЫЙ

Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).

7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.

Контакторы использующие вакуумную технологию имеют по крайней мере удвоенный электрический срок службы, по сравнению с обычными воздушными. Воздушные и вакуумные контакторы в диапазоне от 55 до 250kW (S6 - S12) доступны как с обычным, так и с электронным приводом UC по запросу. Электронные приводы также и с указателем оставшегося срока службы, или подключаемые к индустриальным сетям, или с интегрированным AS-интерфейсом. Если Вы используете SIMOCODE-DP, Вы можете подключиться с PROFIBUS-DP.

Области применения контакторов Siemens Sirius 3RT10656AR36

• для коммутации двигателей до 250 кВт / 400 В
• для 4-х полюсной коммутации двигателей до 140 А / 400 В
• для коммутации омических нагрузок до 97 кВт / 400 В
• для коммутации конденсаторов от 15 до 50 квар / 400 В
• контакторы связи (интерфейс) до 11 кВт.

Достоинства контакторов Siemens Sirius 3RT1065-6AR36

• Большой механический и электрический ресурс
• Продолжительные межремонтные интервалы, экономия затрат на запасные части и аппараты
• Только 4 типоразмера для мощностей от 3 до 45 кВт
• Простота возможного расширения, одинаковые габариты даже при более высокой мощности
• До 60С монтаж "вплотную" без ухудшения параметров Вспомогательные выключатели и монтажные элементы на разъемах. Схемное обрамление без проводного монтажа.
• Возможность использования при более высоких температурах, гибкость применения. Упрощенный монтаж, отсутствие затрат на проводной монтаж, экономия времени.
• Простота обращения.
• Монтаж и демонтаж контакторов без инструмента. Время монтажа сокращено до минимума.
• Катушка с 4 выводами в S0 по S3
• Любое подсоединение в зависимости от наличия места и прокладки линии, простая навеска реле защиты от перегрузки или автоматов.

Технические характеристики 3RT10656AR36

		CONTACTOR, 132KW/400V/AC-3 AC(40...60HZ)/DC OPERATION UC 440-480V AUXILIARY CONTACTS 2NO+2NC 3-POLE, SIZE S10 BAR CONNECTIONS CONVENT. OPERATING MECHANISM SCREW TERMINAL
Фирменное название продукта		SIRIUS
Наименование продукта		силовой контактор
Общие технические данные:
Габаритные размеры контактора		S10
Напряжение изоляции
расчетное значение		1 000 V
Степень загрязнения		3
Прочность по отношению к импульсному напряжению расчетное значение		8 kV
Максимально допустимое напряжение для надёжного размыкания
между катушкой и главными контактами согласно EN 60947-1		690 V
Степень защиты IP
с лицевой стороны		IP00
для подключаемой клеммы		IP00
Стойкость к шоку
при прямоугольном импульсе
— при переменном токе		8,5г / 5 мс, 4,2г / 10 мс
— при постоянном токе		8,5г / 5 мс, 4,2г / 10 мс
при синусовом импульсе
— при переменном токе		13,4г / 5 мс, 6,5г / 10 мс
— при постоянном токе		13,4г / 5 мс, 6,5г / 10 мс
Механический срок службы (коммутационные циклы)
контактора типовое		10 000 000
контактора с насаженным электронным вспомогательным блоком выключателей типовое		5 000 000
контактора с насаженным вспомогательным блоком выключателей типовое		10 000 000
Условия окружающей среды:
Высота установки при высоте над уровнем моря максимальное		2 000 m
Температура окружающей среды
во время эксплуатации		-25 ... +60 °C
во время хранения		-55 ... +80 °C
Цепь главного тока:
Количество замыкающих контактов для главных контактов		3
Количество размыкающих контактов для главных контактов		0
Рабочий ток
при AC-1 при 400 В
— при температуре окружающей среды 40 °C расчетное значение		330 A
при AC-1 до 690 В
— при температуре окружающей среды 40 °C расчетное значение		330 A
— при температуре окружающей среды 60 °C расчетное значение		300 A
при AC-3
— при 400 В расчетное значение		265 A
— при 690 В расчетное значение		265 A
Поперечное сечение подключаемого провода в основной цепи тока при AC-1
при 60 °C минимально допустимое		185 mm
при 40 °C минимально допустимое		185 mm
Рабочий ток для ок. 200000 коммутационных циклов при AC-4
при 400 В расчетное значение		117 A
при 690 В расчетное значение		105 A
Рабочий ток
при 1 токопроводе при DC-1
— при 24 В расчетное значение		300 A
— при 110 В расчетное значение		33 A
при 2 токопроводах в ряд при DC-1
— при 24 В расчетное значение		300 A
— при 110 В расчетное значение		300 A
при 3 токопроводах в ряд при DC-1
— при 24 В расчетное значение		300 A
— при 110 В расчетное значение		300 A
Рабочий ток
при 1 токопроводе при DC-3 при DC-5
— при 24 В расчетное значение		300 A
— при 110 В расчетное значение		3 A
при 2 токопроводах в ряд при DC-3 при DC-5
— при 110 В расчетное значение		300 A
— при 24 В расчетное значение		300 A
при 3 токопроводах в ряд при DC-3 при DC-5
— при 110 В расчетное значение		300 A
— при 24 В расчетное значение		300 A
Эксплуатационная мощность
при AC-1
— при 230 В при 60 °C расчетное значение		113 kW
— при 400 В расчетное значение		197 kW
— при 690 В расчетное значение		340 kW
— при 690 В при 60 °C расчетное значение		340 kW
при AC-2 при 400 В расчетное значение		151 kW
при AC-3
— при 230 В расчетное значение		85 kW
— при 400 В расчетное значение		151 kW
— при 500 В расчетное значение		189 kW
— при 690 В расчетное значение		265 kW
Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4
при 400 В расчетное значение		66 kW
при 690 В расчетное значение		102 kW
Тепловой кратковременный ток ограничен до 10 с		2 400 A
Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник		18 W
Частота включений на холостом ходу
при переменном токе		2 000 1/h
при постоянном токе		2 000 1/h
Частота коммутации
при AC-1 максимальное		800 1/h
при AC-2 максимальное		300 1/h
при AC-3 максимальное		700 1/h
при AC-4 максимальное		130 1/h
Цепь тока управления/ управление:
Вид напряжения управляющего напряжения питания		AC/DC
Управляющее напряжение питания при переменном токе
при 50 Гц расчетное значение		440 ... 480 V
при 60 Гц расчетное значение		440 ... 480 V
Управляющее напряжение питания при постоянном токе
расчетное значение		440 ... 480 V
Частота питающего напряжения цепи управления 1 расчетное значение		50 Hz
Частота питающего напряжения цепи управления 2 расчетное значение		60 Hz
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при переменном токе
при 50 Гц		0,8 ... 1,1
при 60 Гц		0,8 ... 1,1
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе		0,8 ... 1,1
Исполнение ограничителя перенапряжения		с варистором
Кажущаяся мощность втягивания электромагнитной катушки при переменном токе		590 V·A
Коэффициент мощности индуктивный при мощности втягивания катушки		0,9
Кажущаяся мощность на удержание электромагнитной катушки при переменном токе		6,7 V·A
Коэффициент мощности индуктивный при мощности удержания катушки		0,9
Мощность втягивания электромагнитной катушки при постоянном токе		650 W
Мощность на удержание электромагнитной катушки при постоянном токе		7,4 W
Задержка закрытия
при переменном токе		30 ... 95 ms
при постоянном токе		30 ... 95 ms
Задержка открытия
при переменном токе		40 ... 80 ms
при постоянном токе		40 ... 80 ms
Продолжительность электрической дуги		10 ... 15 ms
Вспомогательный контур:
Количество размыкающих контактов
для вспомогательных контактов
— включающийся без выдержки времени		2
Количество замыкающих контактов
для вспомогательных контактов
— включающийся без выдержки времени		2
Рабочий ток при AC-12 максимальное		10 A
Рабочий ток при AC-15 при 230 В расчетное значение		6 A
Рабочий ток при AC-15 при 400 В расчетное значение		3 A
Рабочий ток при DC-12
при 60 В расчетное значение		6 A
при 110 В расчетное значение		3 A
при 220 В расчетное значение		1 A
Рабочий ток при DC-13
при 24 В расчетное значение		10 A
при 60 В расчетное значение		2 A
при 110 В расчетное значение		1 A
при 220 В расчетное значение		0,3 A
Номинальная нагрузка UL/CSA:
Допустимая нагрузка вспомогательных контактов согласно UL		A600 / Q600
защита от коротких замыканий
Исполнение плавкой вставки предохранителя
для защиты от короткого замыкания основной цепи тока
— при типе координации 1 необходимое		предохранитель gL/gG: 500 A
— при типе координации 2 необходимое		предохранитель gL/gG: 400 A
для защиты от короткого замыкания вспомогательного переключателя необходимое		предохранитель gL/gG: 10 A
Монтаж/ крепление/ размеры:
Вид крепления		винтовое крепление
последовательный монтаж		да
Высота		210 mm
Ширина		145 mm
Глубина		202 mm
соблюдаемое расстояние
до заземленных частей
— сбоку		10 mm
Подсоединения/ клеммы:
Исполнение электрического подключения
для главной электрической цепи		винтовой зажим
для вспомогательных цепей и цепей управления		винтовой зажим
Вид подключаемых поперечных сечений проводов
при проводах AWG для главных контактов		2/0 ... 500 kcmil
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— однопроводный		2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм), макс. 2x (0,75 ... 4 мм)
— тонкопроволочный с обработкой концов жил		2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов		2x (20 ... 16), 2x (18 ... 14), 1x 12
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:		25.06.2016
