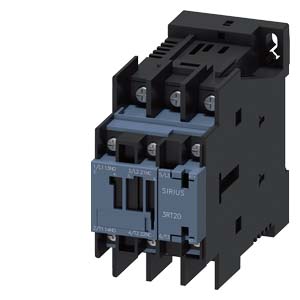

    Контактор Siemens 3RT2026-4BB40

    Контактор Сименс Сириус 3RT2026-4BB40

    Контактор Siemens Sirius 3RT20264BB40

    КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24В DC, ТИПОРАЗМЕР S0, ПОДКЛЮЧЕНИЕ ДЛЯ КОЛЬЦЕВЫХ КАБЕЛЬНЫХ НАКОНЕЧНИКОВ

    Модульность, компактность, высокий срок службы, монтаж вплотную друг к другу и работоспособность до 60С, все это делает незаменимыми контакторы Siemens SIRIUS для Ваших установок. Техника разъемных контактов дает возможность легко собирать стартерные комбинации, комбинации реверсивных пускателей и пускатели "звезда-треугольник". Контакторы Сименс SIRIUS имеют широкую, унифицированную гамму дополнительных принадлежностей (например, для типоразмеров контакторов S0-S12 используется один типоразмер дополнительных контактов).

    7 типоразмеров контакторов 3RT для коммутации двигателей перекрывают диапазон мощностей до 250 кВт (на один типоразмер приходится 3 стандартных двигателя различной мощности). Приведение в действие двигателей АС и DC. Технически и механически согласованные силовые выключатели и реле защиты от перегрузки позволяют быстро и просто монтировать пусковые комбинации.

    Технические характеристики 3RT2026-4BB40

    0,25 A
    CONTACTOR, AC-3, 11KW/400V, 1NO+1NC, DC 24V, 3-POLE, SZ S0 RING CABLE LUG CONNECTION
    Фирменное название продукта SIRIUS
    Наименование продукта контактор 3RT2
    Общие технические данные:
    Габаритные размеры контактора S0
    Расширение продукта
    функциональный модуль для коммуникации нет
    Вспомогательный выключатель да
    Напряжение изоляции
    расчетное значение 690 V
    Степень загрязнения 3
    Прочность по отношению к импульсному напряжению расчетное значение 6 kV
    Максимально допустимое напряжение для надёжного размыкания
    между катушкой и главными контактами согласно EN 60947-1 400 V
    Степень защиты IP
    с лицевой стороны IP00
    для подключаемой клеммы IP00
    Стойкость к шоку
    при прямоугольном импульсе
    — при постоянном токе 10g / 5 ms, 7,5g / 10 ms
    при синусовом импульсе
    — при постоянном токе 15g / 5 ms, 10g / 10 ms
    Механический срок службы (коммутационные циклы)
    контактора типовое 10 000 000
    контактора с насаженным электронным вспомогательным блоком выключателей типовое 5 000 000
    контактора с насаженным вспомогательным блоком выключателей типовое 10 000 000
    Условия окружающей среды:
    Высота установки при высоте над уровнем моря максимальное 2 000 m
    Температура окружающей среды
    во время эксплуатации -25 ... +60 °C
    во время хранения -55 ... +80 °C
    Цепь главного тока:
    Количество замыкающих контактов для главных контактов 3
    Количество размыкающих контактов для главных контактов 0
    рабочее напряжение
    при AC-3 расчетное значение максимальное 690 V
    Рабочий ток
    при AC-1 при 400 В
    — при температуре окружающей среды 40 °C расчетное значение 40 A
    при AC-1 до 690 В
    — при температуре окружающей среды 40 °C расчетное значение 40 A
    — при температуре окружающей среды 60 °C расчетное значение 35 A
    при AC-2 при 400 В расчетное значение 25 A
    при AC-3
    — при 400 В расчетное значение 25 A
    — при 500 В расчетное значение 18 A
    — при 690 В расчетное значение 13 A
    Поперечное сечение подключаемого провода в основной цепи тока при AC-1
    при 60 °C минимально допустимое 10 mm
    при 40 °C минимально допустимое 10 mm
    Рабочий ток для ок. 200000 коммутационных циклов при AC-4
    при 400 В расчетное значение 9 A
    при 690 В расчетное значение 9 A
    Рабочий ток
    при 1 токопроводе при DC-1
    — при 24 В расчетное значение 35 A
    — при 110 В расчетное значение 4,5 A
    — при 220 В расчетное значение 1 A
    — при 440 В расчетное значение 0,4 A
    — при 600 В расчетное значение
    при 2 токопроводах в ряд при DC-1
    — при 24 В расчетное значение 35 A
    — при 110 В расчетное значение 35 A
    — при 220 В расчетное значение 5 A
    — при 440 В расчетное значение 1 A
    — при 600 В расчетное значение 0,8 A
    при 3 токопроводах в ряд при DC-1
    — при 24 В расчетное значение 35 A
    — при 110 В расчетное значение 35 A
    — при 220 В расчетное значение 35 A
    — при 440 В расчетное значение 2,9 A
    — при 600 В расчетное значение 1,4 A
    Рабочий ток
    при 1 токопроводе при DC-3 при DC-5
    — при 24 В расчетное значение 20 A
    — при 110 В расчетное значение 2,5 A
    — при 220 В расчетное значение 1 A
    — при 440 В расчетное значение 0,09 A
    — при 600 В расчетное значение 0,06 A
    при 2 токопроводах в ряд при DC-3 при DC-5
    — при 110 В расчетное значение 15 A
    — при 220 В расчетное значение 3 A
    — при 24 В расчетное значение 35 A
    — при 440 В расчетное значение 0,27 A
    — при 600 В расчетное значение 0,16 A
    при 3 токопроводах в ряд при DC-3 при DC-5
    — при 110 В расчетное значение 35 A
    — при 220 В расчетное значение 10 A
    — при 24 В расчетное значение 35 A
    — при 440 В расчетное значение 0,6 A
    — при 600 В расчетное значение 0,6 A
    Эксплуатационная мощность
    при AC-1
    — при 230 В расчетное значение 13,3 kW
    — при 230 В при 60 °C расчетное значение 13,3 kW
    — при 400 В расчетное значение 23 kW
    — при 400 В при 60 °C расчетное значение 23 kW
    — при 690 В расчетное значение 40 kW
    — при 690 В при 60 °C расчетное значение 40 kW
    при AC-2 при 400 В расчетное значение 11 kW
    при AC-3
    — при 230 В расчетное значение 5,5 kW
    — при 400 В расчетное значение 11 kW
    — при 690 В расчетное значение 11 kW
    Эксплуатационная мощность для ок. 200000 коммутационных циклов при AC-4
    при 400 В расчетное значение 4,4 kW
    при 690 В расчетное значение 7,7 kW
    Тепловой кратковременный ток ограничен до 10 с 200 A
    Мощность потерь [Вт] при AC-3 при 400 В при расчетном значении рабочего тока на проводник 1,6 W
    Частота включений на холостом ходу
    при постоянном токе 1 500 1/h
    Частота коммутации
    при AC-1 максимальное 1 000 1/h
    при AC-2 максимальное 750 1/h
    при AC-3 максимальное 750 1/h
    при AC-4 максимальное 250 1/h
    Цепь тока управления/ управление:
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питания при постоянном токе
    расчетное значение 24 V
    Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки при постоянном токе 0,8 ... 1,1
    Мощность втягивания электромагнитной катушки при постоянном токе 5,9 W
    Мощность на удержание электромагнитной катушки при постоянном токе 5,9 W
    Задержка закрытия
    при постоянном токе 50 ... 170 ms
    Задержка открытия
    при постоянном токе 15 ... 17,5 ms
    Продолжительность электрической дуги 10 ... 10 ms
    Остаточный ток электроники при управлении сигналом <0>
    при переменном токе при 230 В максимально допустимое 7 mA
    при постоянном токе при 24 В максимально допустимое 16 mA
    Вспомогательный контур:
    Количество размыкающих контактов
    для вспомогательных контактов
    — включающийся без выдержки времени 1
    Количество замыкающих контактов
    для вспомогательных контактов
    — включающийся без выдержки времени 1
    Рабочий ток при AC-12 максимальное 10 A
    Рабочий ток при AC-15 при 230 В расчетное значение 10 A
    Рабочий ток при AC-15 при 400 В расчетное значение 3 A
    Рабочий ток при AC-15 при 500 В расчетное значение 2 A
    Рабочий ток при AC-15 при 690 В расчетное значение 1 A
    Рабочий ток при DC-12
    при 24 В расчетное значение 10 A
    при 48 В расчетное значение 6 A
    при 60 В расчетное значение 6 A
    при 110 В расчетное значение 3 A
    при 125 В расчетное значение 2 A
    при 220 В расчетное значение 1 A
    при 600 В расчетное значение 0,15 A
    Рабочий ток при DC-13
    при 24 В расчетное значение 10 A
    при 48 В расчетное значение 2 A
    при 60 В расчетное значение 2 A
    при 110 В расчетное значение 1 A
    при 125 В расчетное значение 0,9 A
    при 220 В расчетное значение 0,3 A
    при 600 В расчетное значение 0,1 A
    Надёжность контакта вспомогательных контактов одно неправильное включение на 100 млн. (17 В, 1 мА)
    Номинальная нагрузка UL/CSA:
    Ток полной нагрузки (FLA) для 3-фазного электродвигателя
    при 480 В расчетное значение 21 A
    при 600 В расчетное значение 22 A
    отдаваемая механическая мощность [л.с]
    для 1-фазного двигателя трехфазного тока
    — при 110/120 В расчетное значение 2 hp
    — при 230 В расчетное значение 3 hp
    для 3-фазного электродвигателя
    — при 200/208 В расчетное значение 5 hp
    — при 220/230 В расчетное значение 7,5 hp
    — при 460/480 В расчетное значение 15 hp
    — при 575/600 В расчетное значение 20 hp
    Допустимая нагрузка вспомогательных контактов согласно UL A600 / Q600
    защита от коротких замыканий
    Исполнение плавкой вставки предохранителя
    для защиты от короткого замыкания основной цепи тока
    — при типе координации 1 необходимое gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 100 A
    — при типе координации 2 необходимое gL/gG NH 3NA, DIAZED 5SB, NEOZED 5SE: 35 A
    для защиты от короткого замыкания вспомогательного переключателя необходимое предохранитель gL/gG: 10 A
    Монтаж/ крепление/ размеры:
    Монтажное положение вращается при вертикальной зоне монтажа на +/-180°, а также откидывается вперед и назад на +/- 22,5°
    Вид крепления винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 50022
    последовательный монтаж да
    Высота 85 mm
    Ширина 45 mm
    Глубина 107 mm
    соблюдаемое расстояние
    при рядном монтаже
    — спереди 0 mm
    — сзади 0 mm
    — сверху 0 mm
    — снизу 0 mm
    — сбоку 0 mm
    до заземленных частей
    — спереди 0 mm
    — сзади 0 mm
    — сверху 0 mm
    — сбоку 6 mm
    — снизу 0 mm
    до находящихся под напряжением частей
    — спереди 0 mm
    — сзади 0 mm
    — сверху 0 mm
    — снизу 0 mm
    — сбоку 6 mm
    Подсоединения/ клеммы:
    Исполнение электрического подключения
    для главной электрической цепи зажим кольцевого кабеля
    для вспомогательных цепей и цепей управления зажим кольцевого кабеля
    Безопасность:
    Значение В10
    при высоком уровне согласно SN 31920 1 000 000
    Доля опасных отказов
    при низкой частоте запроса согласно SN 31920 40 %
    при высоком уровне согласно SN 31920 73 %
    Частота отказов (значение интенсивности отказов)
    при низкой частоте запроса согласно SN 31920 100 FIT
    Функция продукта
    зеркальный контакт согласно IEC 60947-4-1 да
    Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 20 y
    Сертификаты/допуски к эксплуатации
    Дополнительная информация
    3RT20264BB40
    3RT20264BB40
    3RT20264BB40
    последнее изменение: 04.06.2016
