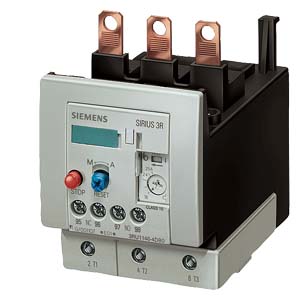

Siemens 3RU1146-4LB0 Тепловые реле перегрузки
тепловое реле 3RU11464LB0
РЕЛЕ ПЕРЕГРУЗКИ, 70.90 A, 1НO+1НЗ, ТИПОРАЗМЕР S3, КЛАСС 10, ДЛЯ МОНТАЖА НА КОНТАКТОР
Реле тепловой защиты (биметаллическое реле) отключает трехфазные двигатели при перегреве с помощью встроенного вспомогательного выключателя (1З+1Р) через контактор, например 3RT10.
Внутри аппаратов три биметаллических элемента и нагревательные спирали регистрируют ток двигателя. Поскольку нагрев двигателя определяется по его току, речь идет о зависимой от тока защите.
Зависимыми от тока защитными аппаратами являются: перегрузочное реле и автоматический выключатель. Для защиты от короткого замыкания при использовании перегрузочного реле необходимы предохранители или силовые автоматы для пусковых комбинаций.
В автоматическом выключателе двигателя защита от короткого замыкания уже встроена.
Наряду с аппаратами защиты с токовой зависимостью, имеются также аппараты с тепловой зависимостью, например, термисторное реле защиты двигателей 3UN2.
Технические характеристики 3RU11464LB0
| | OVERLOAD RELAY, 70...90 A, 1NO+1NC, SIZE S3, CLASS 10, FOR CONTACTOR MOUNTING | ||
| Фирменное название продукта | SIRIUS | ||
| Наименование продукта | термическое реле перегрузки | ||
| Общие технические данные: | |||
| Габаритные размеры реле перегрузки | S3 | ||
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S3 | ||
| Мощность потерь [Вт] всего типовое | 16,5 W | ||
| Напряжение изоляции при степени загрязнения 3 расчетное значение | 1 000 V | ||
| Прочность по отношению к импульсному напряжению расчетное значение | 8 kV | ||
| Степень защиты IP | |||
| с лицевой стороны | IP20 | ||
| Стойкость к шоку | 8g / 10 мсек | ||
| Тип взрывозащиты | DMT 98 ATEX G 001 | ||
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | ||
| Условное обозначение согласно DIN EN 81346-2 | F | ||
| Условия окружающей среды: | |||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | ||
| Температура окружающей среды | |||
| во время эксплуатации | -20 ... +70 °C | ||
| во время хранения | -55 ... +80 °C | ||
| во время транспортировки | -55 ... +80 °C | ||
| Относительная влажность воздуха во время эксплуатации | 100 % | ||
| Цепь главного тока: | |||
| Число полюсов для главной электрической цепи | 3 | ||
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 70 ... 90 A | ||
| рабочее напряжение | |||
| при AC-3 расчетное значение максимальное | 1 000 V | ||
| Вспомогательный контур: | |||
| Количество размыкающих контактов | |||
| для вспомогательных контактов | 1 | ||
| Количество замыкающих контактов | |||
| для вспомогательных контактов | 1 | ||
| Количество переключающих контактов | |||
| для вспомогательных контактов | 0 | ||
| Рабочий ток вспомогательных контактов при AC-15 | |||
| при 24 В | 3 A | ||
| при 110 В | 3 A | ||
| при 120 В | 3 A | ||
| при 125 В | 3 A | ||
| при 230 В | 2 A | ||
| при 400 В | 1 A | ||
| Рабочий ток вспомогательных контактов при DC-13 | |||
| при 24 В | 1 A | ||
| при 110 В | 0,22 A | ||
| при 125 В | 0,22 A | ||
| при 220 В | 0,11 A | ||
| Функция защиты/ контроля: | |||
| Класс срабатывания | CLASS 10 | ||
| защита от коротких замыканий | |||
| Исполнение плавкой вставки предохранителя | |||
| для защиты от короткого замыкания основной цепи тока | |||
| — при типе координации 1 необходимое | gG: 250 A | ||
| — при типе координации 2 необходимое | gG: 160 A | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 6 A, быстродействующий: 10 A | ||
| Монтаж/ крепление/ размеры: | |||
| Монтажное положение | при вертикальной монтажной поверхности +/-135° поворотный, при вертикальной монтажной поверхности +/- 45° откидываемый вперед и назад | ||
| Вид крепления | прямой монтаж | ||
| Высота | 120 mm | ||
| Ширина | 70 mm | ||
| Глубина | 140 mm | ||
| соблюдаемое расстояние | |||
| при рядном монтаже | |||
| — спереди | 0 mm | ||
| — сзади | 0 mm | ||
| — сверху | 0 mm | ||
| — снизу | 0 mm | ||
| — сбоку | 0 mm | ||
| до заземленных частей | |||
| — спереди | 0 mm | ||
| — сзади | 0 mm | ||
| — сверху | 0 mm | ||
| — сбоку | 6 mm | ||
| — снизу | 0 mm | ||
| до находящихся под напряжением частей | |||
| — спереди | 0 mm | ||
| — сзади | 0 mm | ||
| — сверху | 0 mm | ||
| — снизу | 0 mm | ||
| — сбоку | 6 mm | ||
| Подсоединения/ клеммы: | |||
| Функция продукта | |||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | нет | ||
| Исполнение электрического подключения | |||
| для главной электрической цепи | винтовой зажим | ||
| для вспомогательных цепей и цепей управления | винтовой зажим | ||
| Вид подключаемых поперечных сечений проводов | |||
| для главных контактов | |||
| — однопроводный | 2x (2,5 ... 16 мм) | ||
| — многопроводный | 2x (10 ... 50 мм), 10 ... 70 мм | ||
| — тонкопроволочный с обработкой концов жил | 2x (2,5 ... 35 мм), 2,5 ... 50 мм | ||
| при проводах AWG для главных контактов | 2x (10 ... 1/0), 1x (10 ... 2/0) | ||
| Вид подключаемых поперечных сечений проводов | |||
| для вспомогательных контактов | |||
| — однопроводный | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм) | ||
| при проводах AWG для вспомогательных контактов | 2x (20 ... 16), 2x (18 ... 14) | ||
| Сертификаты/допуски к эксплуатации | |||
| | |||
| Дополнительная информация | |||
| | |||
| | |||
| | |||
| последнее изменение: | 04.06.2016 | ||
Техническая документация по 3RU1146-4LB0
- Каталог продукции «Реле перегрузки Siemens 3RU, 3RB. Общая информация»
язык: RU, страниц: 67, размер: 10.62 Мб
