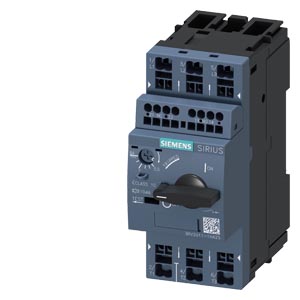

Контактор Sirius 3RV20111HA25
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 5.5...8A, УСТАВКА РАСЦЕПИТЕЛЯ ТОКОВ КЗ МГНОВЕННОГО ДЕЙСТВИЯ 104A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ, С ФРОНТАЛЬНЫМ БЛОК-КОНТАКТОМ 1НО+1НЗ
Изменения претерпели аппараты, рассчитанные на токи до 40 А. Теперь оборудование Sirius Innovations для управления производственным процессом занимает меньше места и работает на более высоких мощностях при прежних габаритах устройства. Различные варианты подключения аппаратов упрощают конструкцию шкафов управления и снижают затраты и время на монтаж оборудования.
Аппараты новой линейки Sirius могут интегрироваться в систему автоматизации посредством интерфейсов AS и IO-Link. Вооруженные новой системой управления процессом производства, операторы могут контролировать работу не только отдельного электродвигателя, но и всей установки в целом, что увеличивает техническую готовность и надежность оборудования. Усовершенствованию подверглись типоразмеры S00 и S0 модульной системы Sirius.
При тех же габаритах увеличен диапазон мощностей: до 7,5 кВт для типоразмера S00 и до 18,5 кВт для типоразмера S0 при напряжении 400 В AC. Контакторы обновленной линейки (3RT2) предназначены для коммутации токов до 38 А, а автоматические выключатели (3RV2) – для защиты потребителей до 40 А. При этом ширина устройства не превышает 45 мм.
Технические характеристики 3RV20111HA25
| | CIRCUIT-BREAKER SZ S00, FOR MOTOR PROTECTION, CLASS 10, A-RELEASE 5.5...8A, N-RELEASE 104A, SPRING-L. CONNECTION, STANDARD SW. CAPACITY W. TRANSVERSE AUX. SWITCH 1NO+1NC | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | автоматический выключатель защиты двигателя 3RV2 | |
| Исполнение продукта | ||
| Наименование типа продукта | ||
| Заводской номер изделия | ||
| опционального датчика | ||
| контактного модуля из комплекта поставки | ||
| модуля СИД из комплекта поставки | ||
| коммуникационного модуля, входящего в комплект поставки | ||
| держателя, входящего в комплект поставки | ||
| входящего в объём поставки базового выключателя | ||
| прилагаемой приводной головки позиционного выключателя | ||
| привода, входящего в комплект поставки | ||
| входящего в комплект поставки рычага управления | ||
| опционального прибора приведения в действие | ||
| входящих в объём поставки коммутационных контактов | ||
| сигнального устройства, входящего в комплект поставки | ||
| пустого корпуса, входящего в комплект поставки | ||
| входящего в объём поставки полого корпуса с крышкой | ||
| опорной клеммы, входящей в комплект поставки | ||
| присоединяемых расширительных модулей | ||
| входящего в комплект поставки контактора | ||
| 1 входящего в комплект поставки контактора | ||
| 2 входящего в комплект поставки контактора | ||
| 3 входящего в комплект поставки контактора | ||
| входящего в объём поставки силового выключателя | ||
| входящего в объём поставки монтажного комплекта RH | ||
| входящего в объём поставки монтажного комплекта RS | ||
| входящего в комплект поставки адаптера сборной шины | ||
| входящего в комплект поставки соединительного модуля | ||
| прилагаемого адаптера монтажной шины | ||
| входящего в комплект поставки функционального модуля для коммуникации | ||
| входящего в комплект поставки функционального модуля для соединения звезда-треугольник | ||
| принадлежностей, входящих в комплект поставки | ||
| _1 заказуемых комплектующих | ||
| _2 заказуемых комплектующих | ||
| _3 заказуемых комплектующих | ||
| _4 заказуемых комплектующих | ||
| _5 заказуемых комплектующих | ||
| Общие технические данные: | ||
| Описание продукта | ||
| Габаритные размеры автоматического выключателя | S00 | |
| габаритные размеры фидера | ||
| Габаритные размеры реле перегрузки | ||
| Габаритные размеры контактора | ||
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S00, S0 | |
| Функция продукта | ||
| интерфейс управляющего тока для параллельного проводного монтажа | ||
| для напряжения питания защита от неправильной полярности | ||
| Принудительное открывание | ||
| Расширение продукта | ||
| функциональный модуль для коммуникации | ||
| Вспомогательный выключатель | да | |
| Рабочая кажущаяся мощность расчетное значение | ||
| Мощность потерь [Вт] всего типовое | 7 W | |
| Напряжение изоляции при степени загрязнения 3 расчетное значение | 690 V | |
| Степень загрязнения | ||
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| между цепью вспомогательного тока и цепью вспомогательного тока | ||
| между цепью тока управления и цепью вспомогательного тока | ||
| между силовой и вспомогательной цепями | ||
| между катушкой и главными контактами согласно EN 60947-1 | ||
| в сетях с незаземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока | ||
| в сетях с заземленной точкой звезды между цепью вспомогательного тока и цепью вспомогательного тока | ||
| в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| в сетях с заземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| корпуса | ||
| для подключаемой клеммы | IP20 | |
| Степень защиты NEMA | ||
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | 25g / 11 ms | |
| для железнодорожного транспорта согласно DIN EN 61373 | ||
| при прямоугольном импульсе | ||
| — при переменном токе | ||
| — при постоянном токе | ||
| при синусовом импульсе | ||
| — при переменном токе | ||
| — при постоянном токе | ||
| Виброустойчивость | ||
| согласно IEC 60068-2-6 | ||
| для железнодорожного транспорта согласно DIN EN 61373 | ||
| Частота коммутации максимальное | ||
| Механический срок службы (коммутационные циклы) | ||
| типовое | ||
| — примечание | ||
| в качестве продолжительности эксплуатации на направление срабатывания типовое | ||
| главных контактов типовое | 100 000 | |
| вспомогательных контактов типовое | 100 000 | |
| сигнальных контактов типовое | ||
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| при AC-1 при 380/415 В при 50/60 Гц | ||
| при AC-1 при 400 В типовое | ||
| при AC-1 при 690 В при 50/60 Гц | ||
| при AC-3 при 380/415 В при 50/60 Гц | ||
| при AC-3 при 690 В при 50/60 Гц | ||
| при AC-15 при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) вспомогательных контактов | ||
| при DC-13 при 6 А при 24 В типовое | ||
| при AC-15 при 6 А при 230 В типовое | ||
| электрический срок службы (коммутационные циклы) сигнальных контактов | ||
| при DC-13 при 6 А при 24 В типовое | ||
| при AC-15 при 6 А при 230 В типовое | ||
| термический ток | ||
| Время восстановления | ||
| после отключения питания типовое | ||
| после размыкания цепей безопасности типовое | ||
| после срабатывания защиты от перегрузки при автоматическом сбросе типовое | ||
| после срабатывания защиты от перегрузки при дистанционном сбросе | ||
| после срабатывания защиты от перегрузки при ручном сбросе | ||
| Материал корпуса головки выключателя | ||
| Тип координации | ||
| Тип взрывозащиты | Усиленная безопасность | |
| Сертификат соответствия относительно ATEX | по запросу | |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Условное обозначение согласно DIN EN 81346-2 | Q | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря расчетное значение | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| расчетное значение | ||
| во время эксплуатации | -20 ... +60 °C | |
| во время эксплуатации примечание | ||
| во время хранения | -50 ... +80 °C | |
| во время транспортировки | -50 ... +80 °C | |
| во время хранения и транспортировки | ||
| — минимально примечание | ||
| — максимальное примечание | ||
| при монтажной высоте 3000 м во время эксплуатации максимальное | ||
| при монтажной высоте 4000 м во время эксплуатации максимальное | ||
| Температурная компенсация | -20 ... +60 °C | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 5,5 ... 8 A | |
| Исполнение защиты двигателя | ||
| Отдаваемая механическая мощность для четырёхполюсного трёхфазного двигателя | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| рабочее напряжение | ||
| расчетное значение | 690 V | |
| расчетное значение | ||
| при функции дистанционного сбрасывания при постоянном токе | ||
| при переменном токе | ||
| — расчетное значение | ||
| — при 50 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| — при 60 Гц расчетное значение | ||
| при AC-3 расчетное значение максимальное | 690 V | |
| при постоянном токе расчетное значение | ||
| Рабочая частота расчетное значение | 50 ... 60 Hz | |
| Рабочий ток расчетное значение | 8 A | |
| Рабочий ток минимально | ||
| Рабочий ток | ||
| при переменном токе при 400 В расчетное значение | ||
| при AC-1 при 400 В | ||
| — расчетное значение | ||
| — при температуре окружающей среды 40 °C расчетное значение | ||
| — при температуре окружающей среды 60 °C расчетное значение | ||
| при AC-1 до 690 В | ||
| — при температуре окружающей среды 40 °C расчетное значение | ||
| — при температуре окружающей среды 60 °C расчетное значение | ||
| при AC-2 при 400 В расчетное значение | ||
| при AC-2 при AC-3 при 400 В | ||
| — на замыкающий контакт расчетное значение | ||
| — на размыкающий контакт расчетное значение | ||
| при AC-3 | ||
| — при 400 В расчетное значение | 8 A | |
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| при AC-43 | ||
| — при 400 В расчетное значение | ||
| — при 500 В расчетное значение | ||
| — при 690 В расчетное значение | ||
| при AC-51 расчетное значение | ||
| Рабочий ток для ок. 200000 коммутационных циклов при AC-4 | ||
| при 400 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Рабочий ток | ||
| при 1 токопроводе при DC-1 | ||
| — при 24 В расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 2 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 3 токопроводах в ряд при DC-1 | ||
| — при 24 В расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| Рабочий ток | ||
| при 1 токопроводе при DC-3 при DC-5 | ||
| — при 24 В расчетное значение | ||
| — при 24 В на размыкающий контакт расчетное значение | ||
| — при 24 В на замыкающий контакт расчетное значение | ||
| — при 110 В расчетное значение | ||
| — при 110 В на размыкающий контакт расчетное значение | ||
| — при 110 В на замыкающий контакт расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 220 В на размыкающий контакт расчетное значение | ||
| — при 220 В на замыкающий контакт расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 440 В на размыкающий контакт расчетное значение | ||
| — при 440 В на замыкающий контакт расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 2 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | ||
| — при 110 В на размыкающий контакт расчетное значение | ||
| — при 110 В на замыкающий контакт расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 220 В на размыкающий контакт расчетное значение | ||
| — при 220 В на замыкающий контакт расчетное значение | ||
| — при 24 В расчетное значение | ||
| — при 24 В на размыкающий контакт расчетное значение | ||
| — при 24 В на замыкающий контакт расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 440 В на размыкающий контакт расчетное значение | ||
| — при 440 В на замыкающий контакт расчетное значение | ||
| — при 600 В расчетное значение | ||
| при 3 токопроводах в ряд при DC-3 при DC-5 | ||
| — при 110 В расчетное значение | ||
| — при 220 В расчетное значение | ||
| — при 24 В расчетное значение | ||
| — при 440 В расчетное значение | ||
| — при 600 В расчетное значение | ||
| Эксплуатационная мощность | ||
| расчетное значение | ||
| при AC-1 | ||
| — при 230 В расчетное значение | ||
| — при 230 В при 60 °C расчетное значение | ||
| — при 400 В расчетное значение | ||
| — при 400 В при 60 °C расчетное значение | ||
| — при 690 В расчетное значение | ||
| — при 690 В при 60 °C расчетное значение | ||
| при AC-2 при 400 В расчетное значение | ||
| при AC-2 при AC-3 | ||
| — при 230 В на размыкающий контакт расчетное значение | ||
| — при 230 В на замыкающий контакт расчетное значение | ||
| — при 400 В на размыкающий контакт расчетное значение | ||
| — при 400 В на замыкающий контакт расчетное значение | ||
| при AC-3 | ||
| — при 230 В расчетное значение | 1 500 W | |
| — при 400 В расчетное значение | 3 000 W | |
| — при 500 В расчетное значение | 4 000 W | |
| — при 690 В расчетное значение | 5 500 W | |
| Эксплуатационная мощность для трёхфазного двигателя | ||
| расчетное значение | ||
| при 400 В при 50 Гц минимально | ||
| при 400 В при 50 Гц максимальное | ||
| Тепловой кратковременный ток ограничен до 10 с | ||
| Рабочий ток автоматического выключателя при переменном токе расчетное значение | ||
| Частота включений на холостом ходу | ||
| при переменном токе | ||
| при постоянном токе | ||
| Частота коммутации | ||
| при AC-1 максимальное | ||
| при AC-2 максимальное | ||
| при AC-3 максимальное | 15 1/h | |
| при AC-4 максимальное | ||
| Частота коммутации | ||
| при DC-1 максимальное | ||
| при DC-3 максимальное | ||
| Вспомогательный контур: | ||
| Исполнение вспомогательного выключателя | поперечный | |
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| — примечание | ||
| — пристраиваемые | ||
| — на каждое направление вращения | ||
| — включающийся без выдержки времени | ||
| — включающийся с выдержкой времени | ||
| — включающийся с отставанием | ||
| — включающийся с перекрыванием | ||
| обеспечивающий безопасность | ||
| включающийся с выдержкой времени | ||
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| — примечание | ||
| — пристраиваемые | ||
| — на каждое направление вращения | ||
| — включающийся без выдержки времени | ||
| — включающийся с выдержкой времени | ||
| — включающийся с опережением | ||
| — включающийся с перекрыванием | ||
| обеспечивающий безопасность | ||
| вклчающийся с выдержкой времени | ||
| триггера короткого замыкания без выдержки времени для сигнального контакта | ||
| Количество переключающих контактов | ||
| для вспомогательных контактов | 0 | |
| вспомогательных контактов включающийся без выдержки времени | ||
| включающийся с выдержкой времени | ||
| зависящего от тока расцепителя перегрузки для сигнального контакта | ||
| Рабочий ток при AC-15 при 12 В расчетное значение | ||
| Рабочий ток при AC-15 при 24 В расчетное значение | ||
| Рабочий ток при AC-15 при 48 В расчетное значение | ||
| Рабочий ток при AC-15 при 110 В расчетное значение | ||
| Рабочий ток при AC-15 при 125 В расчетное значение | ||
| Рабочий ток при AC-15 при 230 В расчетное значение | ||
| Рабочий ток при AC-15 при 400 В расчетное значение | ||
| Рабочий ток при AC-15 при 500 В расчетное значение | ||
| Рабочий ток/при АС-15/при 500 В/расчетное значение | ||
| Рабочий ток при AC-15 при 690 В расчетное значение | ||
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 2 A | |
| при 110 В | ||
| при 120 В | 0,5 A | |
| при 125 В | 0,5 A | |
| при 230 В | 0,5 A | |
| при 400 В | ||
| Рабочий ток при DC-13 | ||
| при 24 В расчетное значение | ||
| при 48 В расчетное значение | ||
| при 60 В расчетное значение | ||
| при 110 В расчетное значение | ||
| при 125 В расчетное значение | ||
| при 220 В расчетное значение | ||
| при 230 В расчетное значение | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 600 В расчетное значение | ||
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 1 A | |
| при 60 В | 0,15 A | |
| при 110 В | ||
| при 125 В | ||
| при 220 В | ||
| при 250 В | ||
| Исполнение защитного выключателя линии | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | ||
| для защиты от короткого замыкания цепи вспомогательного тока до 230 В | ||
| Надёжность контакта вспомогательных контактов | ||
| Функция защиты/ контроля: | ||
| Класс срабатывания | CLASS 10 | |
| Время задержки отключения | ||
| выполнение размыкателя при перегрузке | тепловой | |
| Отключающая способность рабочего тока короткого замыкания (Ics) | ||
| при 400 В | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | ||
| при 240 В расчетное значение | 100 kA | |
| при 400 В расчетное значение | 100 kA | |
| при 500 В расчетное значение | 42 kA | |
| при 690 В расчетное значение | 4 kA | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при 400 В расчетное значение | ||
| при 500 В расчетное значение | ||
| при 690 В расчетное значение | ||
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при переменном токе при 240 В расчетное значение | 100 kA | |
| при переменном токе при 400 В расчетное значение | 100 kA | |
| при переменном токе при 500 В расчетное значение | 42 kA | |
| при переменном токе при 690 В расчетное значение | 6 kA | |
| при перем. токе 480 Y/277 В согласно UL 489 расчетное значение | ||
| Отключающая способность тока короткого замыкания (Icn) | ||
| при 1 токопроводе при постоянном токе при DC расчетное значение | 10 kA | |
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | 10 kA | |
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | 10 kA | |
| Время срабатывания защиты от замыкания на землю в установившемся состоянии | ||
| Рабочий диапазон защиты замыкания на землю относительно значения регулирования тока | ||
| минимально | ||
| максимальное | ||
| Исполнение сенсорного датчика для измерения температуры с возможностью подключения | ||
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 8 A | |
| при 600 В расчетное значение | 8 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 0,333 hp | |
| — при 230 В расчетное значение | 1 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 2 hp | |
| — при 220/230 В расчетное значение | 2 hp | |
| — при 460/480 В расчетное значение | 5 hp | |
| — при 575/600 В расчетное значение | 5 hp | |
| Допустимая нагрузка вспомогательных контактов согласно UL | C300 / R300 | |
| защита от коротких замыканий | ||
| выполнение размыкателя короткого напряжения | магнитный | |
| Исполнение автоматического выключателя максимального тока и расцепителя при коротком замыкании | ||
| Условный ток короткого замыкания (Iq) | ||
| при 690 В согласно IEC 60947-4-1 расчетное значение | ||
| при 400 В согласно IEC 60947-4-1 расчетное значение | ||
| при 500 В согласно IEC 60947-4-1 расчетное значение | ||
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания основной цепи тока | ||
| — необходимое | ||
| — при типе координации 1 необходимое | ||
| — при типе координации 2 необходимое | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A) | |
| для защиты от короткого замыкания сигнального выключателя расцепителя короткого замыкания необходимое | ||
| для защиты от короткого замыкания сигнального выключателя расцепителя перегрузки необходимое | ||
| для защиты цепи разблокировки реле от короткого замыкания необходимое | ||
| Исполнение плавкой вставки предохранителя для IT-сети для защиты от короткого замыкания основной цепи тока | ||
| при 240 В | ||
| при 400 В | gL/gG 50 A | |
| при 500 В | gL/gG 40 A | |
| при 690 В | gL/gG 35 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| рекомендуемое | ||
| Вид крепления передняя установка | ||
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715 | |
| последовательный монтаж | ||
| модулей и принадлежностей | ||
| переключающих элементов, патронов и принадлежностей | ||
| Высота | 106 mm | |
| Ширина | 45 mm | |
| Глубина | 96 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 0 mm | |
| до заземленных частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — сбоку | 30 mm | |
| — снизу | 50 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 30 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма | ||
| съемная клемма для цепи главного тока | ||
| съемная клемма для цепи управляющего тока | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | нет | |
| Исполнение электрического подключения | ||
| входов и выходов | ||
| на входе | ||
| на выходе | ||
| для главной электрической цепи | пружинный зажим | |
| для вспомогательных цепей и цепей управления | пружинный зажим | |
| Расположение электрических подключений для главной электрической цепи | сверху и снизу | |
| Исполнение электрического подключения на корпусе | ||
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — однопроводный | ||
| — многопроводный | ||
| — одножильного или многожильного | 2x (0,5 ... 4 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) | |
| — тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 2,5 мм) | |
| для главных контактов для кабельного наконечника JIS | ||
| при проводах AWG для главных контактов | 2x (20 ... 12) | |
| для кабельного наконечника согласно DIN-стандарту для главных контактов | ||
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — однопроводный | ||
| — однопроводный с обработкой концов жил | ||
| — одножильного или многожильного | 2x (0,5 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм) | |
| — тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 1,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 14) | |
| при проводах AWG для вспомогательных контактов однопроводный | ||
| при проводах AWG для вспомогательных контактов многопроводный | ||
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных и управляющих контактов | ||
| — однопроводный | ||
| — тонкопроволочный с обработкой концов жил | ||
| — тонкопроволочный без заделки концов кабеля | ||
| при проводах AWG для вспомогательных и управляющих контактов | ||
| Крутящий момент затяжки | ||
| при кольцевом кабельном наконечнике | ||
| — для главных контактов | ||
| — для вспомогательных контактов | ||
| при винтовом соединении | ||
| наружный диаметр используемого кольцевого кабельного наконечника максимальное | ||
| Крутящий момент затяжки | ||
| для главных контактов при винтовом соединении | ||
| для вспомогательных контактов при винтовом соединении | ||
| для вспомогательных контактов при винтовом соединении | ||
| Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении | ||
| Крутящий момент затяжки (фут-дюйм) | ||
| при винтовом соединении | ||
| для главных контактов при винтовом соединении | ||
| для вспомогательных и управляющих контактов при винтовом соединении | ||
| Исполнение ствола отвертки | Диаметр от 5 до 6 мм | |
| Исполнение резьбы соединительного болта | ||
| для главных контактов | ||
| вспомогательных и управляющих контактов | ||
| Длина оголенного провода провода | ||
| для главных контактов | ||
| для вспомогательных и управляющих контактов | ||
| Безопасность: | ||
| Исполнение безопасного монтажа кабельной проводки входов | ||
| Исполнение цепи обратной связи | ||
| Значение В10 | ||
| при низкой частоте запроса согласно SN 31920 | ||
| при высоком уровне согласно SN 31920 | 5 000 | |
| Общий уровень безопасности (SIL) согласно IEC 61508 | ||
| уровень производительности (PL) согласно EN ISO 13849-1 | ||
| Категория остановки по стандарту DIN EN 60204-1 | ||
| Доля надежных отказов (SFF) | ||
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 40 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 50 FIT | |
| при высоком уровне согласно SN 31920 | ||
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | ||
| относительно ATEX | ||
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | ||
| относительно ATEX | ||
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | ||
| Среднее время до отказа (MTTF) при высоком уровне | ||
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 10 y | |
| Надёжность контакта | ||
| Связь/ протокол: | ||
| Исполнение интерфейса | ||
| Функция продукта Коммуникация через шину | ||
| Протокол осуществляется поддержка | ||
| протокол AS-Interface | ||
| протокол IO-Link | ||
| Скорость передачи IO-Link | ||
| Длительность цикла точка-точка между ведущим блоком и компонентом IO-Link минимально | ||
| Тип электропитания по IO-Link Master | ||
| Объем данных | ||
| диапазона адреса входов при циклической передаче всего | ||
| диапазона адреса выходов при циклической передаче всего | ||
| Исполнение электрического подключения интерфейса связи | ||
| Электромагнитная совместимость: | ||
| Помехоустойчивость к магнитным полям с техническими частотами согласно EN 61000-4-8 | ||
| Связанная с полем подача энергии помех согласно IEC 61000-4-3 | ||
| Электростатическая разрядка согласно IEC 61000-4-2 | ||
| связанное с проводкой ВЧ-излучение помех согласно CISPR11 | ||
| связанное с полем ВЧ-излучение помех согласно CISPR11 | ||
| Напряжение питания: | ||
| Вид напряжения напряжения питания | ||
| опционального светодиодного индикатора | ||
| акустического сигнального элемента | ||
| осветительного прибора | ||
| Исполнение электропитания | ||
| Напряжение питания | ||
| Напряжение питания 1 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 50 Гц | ||
| при 60 Гц расчетное значение | ||
| при 60 Гц | ||
| Напряжение питания 1 при постоянном токе | ||
| расчетное значение | ||
| расчетное значение максимально допустимое | ||
| расчетное значение минимально допустимое | ||
| Напряжение питания 2 при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания 2 при постоянном токе расчетное значение | ||
| Напряжение питания при переменном токе | ||
| при 50 Гц расчетное значение | ||
| при 60 Гц расчетное значение | ||
| Напряжение питания при постоянном токе расчетное значение | ||
| Частота напряжения питания | ||
| 1 | ||
| 1 расчетное значение | ||
| 2 расчетное значение | ||
| Напряжение питания при постоянном токе | ||
| типовое | ||
| Количество светодиодов | ||
| Количество индикаций состояния | ||
| Исполнение индикации | ||
| в качестве индикатора состояния через светодиоды | ||
| для состояния переключения | Ручка | |
| Исполнение индикации | ||
| в качестве индикации коммуникации IO-Link | ||
| в качестве индикации установки IO-Link | ||
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 07.07.2016 | |
Техническая документация по 3RV2011-1HA25
- Каталог продукции «Аппараты защиты: автоматичеcкие выключатели и реле перегрузки Sirius»
язык: RU, страниц: 73, размер: 13.33 Мб - Обзорный каталог «Пускорегулирующая аппаратура Siemens»
язык: RU, страниц: 3, размер: 666.38 Кб - Брошюра «Низковольтные коммутационные аппараты Sirius Innovations»
язык: RU, страниц: 4, размер: 5.74 Мб - Брошюра «Sirius Innovations для специальных применений. Решения для частых коммутаций или плавного запуска электродвигателей»
язык: RU, страниц: 4, размер: 254.45 Кб
