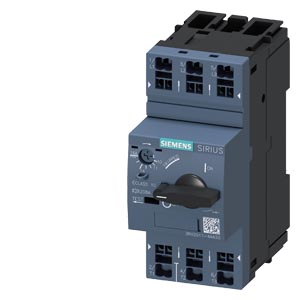

3RV2011-4AA20 — Siemens Sirius Innovations
Контактор Sirius 3RV20114AA20
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЯ, ТИПОРАЗМЕР S00, КЛАСС 10, РЕГУЛИРОВКА РАСЦЕПИТЕЛЯ ПЕРЕГРУЗКИ 11...16A, УСТАВКА РАСЦЕПИТЕЛЯ ТОКОВ КЗ МГНОВЕННОГО ДЕЙСТВИЯ 208A, ПРУЖИННЫЕ КЛЕММЫ, СТАНДАРТНАЯ КОММУТАЦИОННАЯ СТОЙКОСТЬ
Изменения претерпели аппараты, рассчитанные на токи до 40 А. Теперь оборудование Sirius Innovations для управления производственным процессом занимает меньше места и работает на более высоких мощностях при прежних габаритах устройства. Различные варианты подключения аппаратов упрощают конструкцию шкафов управления и снижают затраты и время на монтаж оборудования.
Аппараты новой линейки Sirius могут интегрироваться в систему автоматизации посредством интерфейсов AS и IO-Link. Вооруженные новой системой управления процессом производства, операторы могут контролировать работу не только отдельного электродвигателя, но и всей установки в целом, что увеличивает техническую готовность и надежность оборудования. Усовершенствованию подверглись типоразмеры S00 и S0 модульной системы Sirius.
При тех же габаритах увеличен диапазон мощностей: до 7,5 кВт для типоразмера S00 и до 18,5 кВт для типоразмера S0 при напряжении 400 В AC. Контакторы обновленной линейки (3RT2) предназначены для коммутации токов до 38 А, а автоматические выключатели (3RV2) – для защиты потребителей до 40 А. При этом ширина устройства не превышает 45 мм.
Технические характеристики 3RV20114AA20
| | CIRCUIT-BREAKER SZ S00, FOR MOTOR PROTECTION, CLASS 10, A-RELEASE 10...16A, N-RELEASE 208A, SPRING-L. CONNECTION, STANDARD SW. CAPACITY | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | автоматический выключатель защиты двигателя 3RV2 | |
| Общие технические данные: | ||
| Габаритные размеры автоматического выключателя | S00 | |
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S00, S0 | |
| Расширение продукта | ||
| Вспомогательный выключатель | да | |
| Мощность потерь [Вт] всего типовое | 7 W | |
| Напряжение изоляции при степени загрязнения 3 расчетное значение | 690 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| в сетях с заземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| для подключаемой клеммы | IP20 | |
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | 25g / 11 ms | |
| Механический срок службы (коммутационные циклы) | ||
| главных контактов типовое | 100 000 | |
| вспомогательных контактов типовое | 100 000 | |
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| Тип взрывозащиты | Усиленная безопасность | |
| Сертификат соответствия относительно ATEX | по запросу | |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Условное обозначение согласно DIN EN 81346-2 | Q | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -20 ... +60 °C | |
| во время хранения | -50 ... +80 °C | |
| во время транспортировки | -50 ... +80 °C | |
| Температурная компенсация | -20 ... +60 °C | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 10 ... 16 A | |
| рабочее напряжение | ||
| расчетное значение | 690 V | |
| при AC-3 расчетное значение максимальное | 690 V | |
| Рабочая частота расчетное значение | 50 ... 60 Hz | |
| Рабочий ток расчетное значение | 16 A | |
| Рабочий ток | ||
| при AC-3 | ||
| — при 400 В расчетное значение | 16 A | |
| Эксплуатационная мощность | ||
| при AC-3 | ||
| — при 230 В расчетное значение | 4 000 W | |
| — при 400 В расчетное значение | 7 500 W | |
| — при 500 В расчетное значение | 7 500 W | |
| — при 690 В расчетное значение | 11 000 W | |
| Частота коммутации | ||
| при AC-3 максимальное | 15 1/h | |
| Вспомогательный контур: | ||
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 0 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 0 | |
| Количество переключающих контактов | ||
| для вспомогательных контактов | 0 | |
| Функция защиты/ контроля: | ||
| Класс срабатывания | CLASS 10 | |
| выполнение размыкателя при перегрузке | тепловой | |
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | ||
| при 240 В расчетное значение | 100 kA | |
| при 400 В расчетное значение | 30 kA | |
| при 500 В расчетное значение | 5 kA | |
| при 690 В расчетное значение | 2 kA | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при переменном токе при 240 В расчетное значение | 100 kA | |
| при переменном токе при 400 В расчетное значение | 55 kA | |
| при переменном токе при 500 В расчетное значение | 10 kA | |
| при переменном токе при 690 В расчетное значение | 4 kA | |
| Отключающая способность тока короткого замыкания (Icn) | ||
| при 1 токопроводе при постоянном токе при DC расчетное значение | 10 kA | |
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | 10 kA | |
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | 10 kA | |
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 16 A | |
| при 600 В расчетное значение | 16 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 110/120 В расчетное значение | 1 hp | |
| — при 230 В расчетное значение | 2 hp | |
| для 3-фазного электродвигателя | ||
| — при 200/208 В расчетное значение | 3 hp | |
| — при 220/230 В расчетное значение | 5 hp | |
| — при 460/480 В расчетное значение | 10 hp | |
| защита от коротких замыканий | ||
| выполнение размыкателя короткого напряжения | магнитный | |
| Исполнение плавкой вставки предохранителя для IT-сети для защиты от короткого замыкания основной цепи тока | ||
| при 240 В | gL/gG 80 A | |
| при 400 В | gL/gG 63 A | |
| при 500 В | gL/gG 50 A | |
| при 690 В | gL/gG 40 A | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715 | |
| Высота | 106 mm | |
| Ширина | 45 mm | |
| Глубина | 96 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 0 mm | |
| до заземленных частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — сбоку | 30 mm | |
| — снизу | 50 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 30 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | нет | |
| Исполнение электрического подключения | ||
| для главной электрической цепи | пружинный зажим | |
| Расположение электрических подключений для главной электрической цепи | сверху и снизу | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — одножильного или многожильного | 2x (0,5 ... 4 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 2,5 мм) | |
| — тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 2,5 мм) | |
| при проводах AWG для главных контактов | 2x (20 ... 12) | |
| Исполнение ствола отвертки | Диаметр от 5 до 6 мм | |
| Безопасность: | ||
| Значение В10 | ||
| при высоком уровне согласно SN 31920 | 5 000 | |
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно N 31920 | 40 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 50 FIT | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 10 y | |
| Исполнение индикации | ||
| для состояния переключения | Ручка | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 08.06.2016 | |
