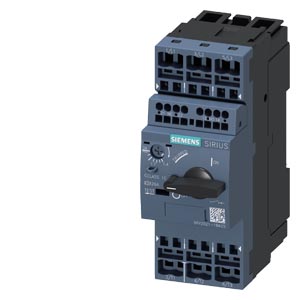

3RV2021-1BA25 — Siemens Sirius Innovations
Контактор Sirius 3RV20211BA25
CIRCUIT-BREAKER SZ S0, FOR MOTOR PROTECTION, CLASS 10, A-REL. 1.4...2A, N-RELEASE 26A, SPRING-L. CONNECTION, STANDARD SW. CAPACITY W. TRANSVERSE AUX. SWITCH 1NO+1NC
Изменения претерпели аппараты, рассчитанные на токи до 40 А. Теперь оборудование Sirius Innovations для управления производственным процессом занимает меньше места и работает на более высоких мощностях при прежних габаритах устройства. Различные варианты подключения аппаратов упрощают конструкцию шкафов управления и снижают затраты и время на монтаж оборудования.
Аппараты новой линейки Sirius могут интегрироваться в систему автоматизации посредством интерфейсов AS и IO-Link. Вооруженные новой системой управления процессом производства, операторы могут контролировать работу не только отдельного электродвигателя, но и всей установки в целом, что увеличивает техническую готовность и надежность оборудования. Усовершенствованию подверглись типоразмеры S00 и S0 модульной системы Sirius.
При тех же габаритах увеличен диапазон мощностей: до 7,5 кВт для типоразмера S00 и до 18,5 кВт для типоразмера S0 при напряжении 400 В AC. Контакторы обновленной линейки (3RT2) предназначены для коммутации токов до 38 А, а автоматические выключатели (3RV2) – для защиты потребителей до 40 А. При этом ширина устройства не превышает 45 мм.
Технические характеристики 3RV20211BA25
| | CIRCUIT-BREAKER SZ S0, FOR MOTOR PROTECTION, CLASS 10, A-REL. 1.4...2A, N-RELEASE 26A, SPRING-L. CONNECTION, STANDARD SW. CAPACITY W. TRANSVERSE AUX. SWITCH 1NO+1NC | |
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | автоматический выключатель защиты двигателя 3RV2 | |
| Общие технические данные: | ||
| Габаритные размеры автоматического выключателя | S0 | |
| Габаритные размеры контактора комбинируем отвечающий требованиям фирмы | S00, S0 | |
| Расширение продукта | ||
| Вспомогательный выключатель | да | |
| Мощность потерь [Вт] всего типовое | 6 W | |
| Напряжение изоляции при степени загрязнения 3 расчетное значение | 690 V | |
| Прочность по отношению к импульсному напряжению расчетное значение | 6 kV | |
| Максимально допустимое напряжение для надёжного размыкания | ||
| в сетях с незаземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| в сетях с заземленной точкой звезды между силовой и вспомогательной цепями | 400 V | |
| Степень защиты IP | ||
| с лицевой стороны | IP20 | |
| для подключаемой клеммы | IP20 | |
| Стойкость к шоку | ||
| согласно IEC 60068-2-27 | 25g / 11 ms | |
| Механический срок службы (коммутационные циклы) | ||
| главных контактов типовое | 100 000 | |
| вспомогательных контактов типовое | 100 000 | |
| электрический срок службы (коммутационные циклы) | ||
| типовое | 100 000 | |
| Тип взрывозащиты | Усиленная безопасность | |
| Сертификат соответствия относительно ATEX | по запросу | |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Условное обозначение согласно DIN EN 81346-2 | Q | |
| Условия окружающей среды: | ||
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Температура окружающей среды | ||
| во время эксплуатации | -20 ... +60 °C | |
| во время хранения | -50 ... +80 °C | |
| во время транспортировки | -50 ... +80 °C | |
| Температурная компенсация | -20 ... +60 °C | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Цепь главного тока: | ||
| Число полюсов для главной электрической цепи | 3 | |
| регулируемый параметр срабатывания, ток зависящего от тока расцепителя перегрузки | 1,4 ... 2 A | |
| рабочее напряжение | ||
| расчетное значение | 690 V | |
| при AC-3 расчетное значение максимальное | 690 V | |
| Рабочая частота расчетное значение | 50 ... 60 Hz | |
| Рабочий ток расчетное значение | 2 A | |
| Рабочий ток | ||
| при AC-3 | ||
| — при 400 В расчетное значение | 2 A | |
| Эксплуатационная мощность | ||
| при AC-3 | ||
| — при 230 В расчетное значение | 370 W | |
| — при 400 В расчетное значение | 750 W | |
| — при 500 В расчетное значение | 750 W | |
| — при 690 В расчетное значение | 1 100 W | |
| Частота коммутации | ||
| при AC-3 максимальное | 15 1/h | |
| Вспомогательный контур: | ||
| Исполнение вспомогательного выключателя | поперечный | |
| Количество размыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| Количество замыкающих контактов | ||
| для вспомогательных контактов | 1 | |
| Количество переключающих контактов | ||
| для вспомогательных контактов | 0 | |
| Рабочий ток вспомогательных контактов при AC-15 | ||
| при 24 В | 2 A | |
| при 120 В | 0,5 A | |
| при 125 В | 0,5 A | |
| при 230 В | 0,5 A | |
| Рабочий ток вспомогательных контактов при DC-13 | ||
| при 24 В | 1 A | |
| при 60 В | 0,15 A | |
| Функция защиты/ контроля: | ||
| Класс срабатывания | CLASS 10 | |
| выполнение размыкателя при перегрузке | тепловой | |
| Отключающая способность рабочего тока короткого замыкания (Ics) при переменном токе | ||
| при 240 В расчетное значение | 100 kA | |
| при 400 В расчетное значение | 100 kA | |
| при 500 В расчетное значение | 100 kA | |
| при 690 В расчетное значение | 10 kA | |
| Номинальная предельная наибольшая отключающая способность при коротком замыкании (Icu) | ||
| при переменном токе при 240 В расчетное значение | 100 kA | |
| при переменном токе при 400 В расчетное значение | 100 kA | |
| при переменном токе при 500 В расчетное значение | 100 kA | |
| при переменном токе при 690 В расчетное значение | 10 kA | |
| Отключающая способность тока короткого замыкания (Icn) | ||
| при 1 токопроводе при постоянном токе при DC расчетное значение | 10 kA | |
| при 2 токопроводах в ряд при постоянном токе при 300 В расчетное значение | 10 kA | |
| при 3 токопроводах в ряд при постоянном токе при DC расчетное значение | 10 kA | |
| Номинальная нагрузка UL/CSA: | ||
| Ток полной нагрузки (FLA) для 3-фазного электродвигателя | ||
| при 480 В расчетное значение | 2 A | |
| при 600 В расчетное значение | 2 A | |
| отдаваемая механическая мощность [л.с] | ||
| для 1-фазного двигателя трехфазного тока | ||
| — при 230 В расчетное значение | 0,125 hp | |
| для 3-фазного электродвигателя | ||
| — при 460/480 В расчетное значение | 0,75 hp | |
| — при 575/600 В расчетное значение | 1 hp | |
| Допустимая нагрузка вспомогательных контактов согласно UL | C300 / R300 | |
| защита от коротких замыканий | ||
| выполнение размыкателя короткого напряжения | магнитный | |
| Исполнение плавкой вставки предохранителя | ||
| для защиты от короткого замыкания вспомогательного переключателя необходимое | предохранитель gL/gG: 10 A, линейный защитный автомат C 6 A (ток короткого замыкания Ik < 400 A) | |
| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | винтовое и защёлкивающееся крепление на на стандартной монтажной шине 35 мм согласно DIN EN 60715 | |
| Высота | 109 mm | |
| Ширина | 45 mm | |
| Глубина | 96 mm | |
| соблюдаемое расстояние | ||
| при рядном монтаже | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 0 mm | |
| до заземленных частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — сбоку | 30 mm | |
| — снизу | 50 mm | |
| до находящихся под напряжением частей | ||
| — спереди | 0 mm | |
| — сзади | 0 mm | |
| — сверху | 50 mm | |
| — снизу | 50 mm | |
| — сбоку | 30 mm | |
| Подсоединения/ клеммы: | ||
| Функция продукта | ||
| съемная клемма для цепи вспомогательного тока и цепи тока управления | нет | |
| Исполнение электрического подключения | ||
| для главной электрической цепи | пружинный зажим | |
| для вспомогательных цепей и цепей управления | пружинный зажим | |
| Расположение электрических подключений для главной электрической цепи | сверху и снизу | |
| Вид подключаемых поперечных сечений проводов | ||
| для главных контактов | ||
| — одножильного или многожильного | 2x (1 ... 10 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (1 ... 6 мм) | |
| — тонкопроволочный без заделки концов кабеля | 2x (1 ... 6 мм) | |
| при проводах AWG для главных контактов | 2x (18 ... 8) | |
| Вид подключаемых поперечных сечений проводов | ||
| для вспомогательных контактов | ||
| — одножильного или многожильного | 2x (0,5 ... 2,5 мм) | |
| — тонкопроволочный с обработкой концов жил | 2x (0,5 ... 1,5 мм) | |
| — тонкопроволочный без заделки концов кабеля | 2x (0,5 ... 1,5 мм) | |
| при проводах AWG для вспомогательных контактов | 2x (20 ... 14) | |
| Исполнение ствола отвертки | Диаметр от 5 до 6 мм | |
| Безопасность: | ||
| Значение В10 | ||
| при высоком уровне согласно SN 31920 | 5 000 | |
| Доля опасных отказов | ||
| при низкой частоте запроса согласно SN 31920 | 40 % | |
| при высоком уровне согласно SN 31920 | 40 % | |
| Частота отказов (значение интенсивности отказов) | ||
| при низкой частоте запроса согласно SN 31920 | 50 FIT | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 10 y | |
| Исполнение индикации | ||
| для состояния переключения | Ручка | |
| Сертификаты/допуски к эксплуатации | ||
| | ||
| Дополнительнаяинформация | ||
| | ||
| | ||
| | ||
| последнее изменение: | 22.06.2016 | |
