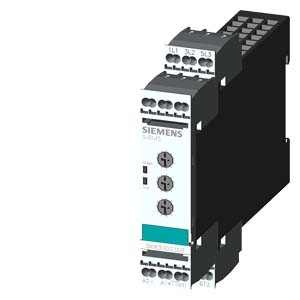

Siemens 3RW3003-2CB54 Устройство плавного пуска
Устройство плавного пуска 3RW30032CB54
УСТРОЙСТВО ПЛАВНОГО ПУСКА, ШИРИНА 22, 5 MM, 3A, 1.1 КВТ/400 VПАРАМЕТРЫ ДО 40 ГРАД. С, НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ 200-400В, / UC 24-230V ПРУЖИННЫЕ КЛЕММЫ
Аппарат плавного пуска SIRIUS 3RW3003-2CB54
Аппараты плавного пуска Siemens обеспечивают щадящий режим для подключенных двигателей, уменьшая пусковой момент. Блок питания защищается от опасных пиков путем уменьшения потребления тока во время запуска. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.
Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.
Области применения 3RW30032CB54
Устройства плавного пуска (УПП) Siemens Sirius 3RW обеспечивает плавный пуск и выбег трехфазных асинхронных двигателей. Везде, где до настоящего времени применялись пускатели с переключением со звезды на треугольник, например, на ленточных транспортерах, компрессорах, шлифовальных станках, пилах, текстильных машинах, мешалках и т.д.
Достоинства плавных пускателей Siemens Sirius 3RW3003-2CB54
- Унифицированная, адаптированная внутри себя и относительно коммутационных аппаратов SIRIUS серия для диапазона токов от 6 до 100 А с типоразмерами S00 (45 мм), S0 (45 мм), S2 (55 мм) и S3 (70 мм).
- Конструкция монтажа "вплотную" для использования при температуре окружающей среды до 600С без снижения тока (Derating).
- Быстрое подсоединение, каждая клемма предназначена для двух проводов. На все аппараты SIRIUS распространяется принцип: один типоразмер . одна техника подсоединения.
- Упрощение проектирования. Монтаж при помощи соединительных элементов и элементов проводного монтажа, экономия места и затрат, наглядная структура распределительного шкафа.
- Оптимальная возможность регулировки при помощи трех потенциометров (время разгона, напряжение запуска, время выбега).
- Самостоятельное шунтирование силовых полупроводников после окончания запуска, благодаря этому снижается мощность потерь.
- Значительная экономия места и проводки по сравнению с пускателями "звезда-треугольник" (1 устройство вместо 3, 3 провода вместо 6).
- При использовании поставляемого в объеме принадлежностей вентилятора возможно любое установочное положение.
- 2 ответных сообщения (вспомогательные контакты) от пускателя для плавного запуска.
- Специальный вариант для двигателей с переключаемыми полюсами со временем разгона, регулируемым в зависимости от числа оборотов.
Технические характеристики 3RW30032CB54
| | SOFT STARTER WIDTH 22.5 MM 3A, 1.1KW/400 V, 40 DEGR.C 200-400V / UC 24-230V SPRING-LOADED | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Характеристики продукта | |||
| встроенная контактная система шунтирования | да | ||
| тиристоры | да | ||
| Функция продукта | |||
| функция самозащиты прибора | нет | ||
| защита двигателя от перегрузки | нет | ||
| оценка защиты двигателя термисторами | нет | ||
| внешний сброс | нет | ||
| регулируемое ограничение тока | нет | ||
| схема соединения треугольником | нет | ||
| Компонент продукта Выход для моторного тормоза | нет | ||
| Условное обозначение согласно DIN EN 61346-2 | Q | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | G | ||
| Силовая электроника: | |||
| Наименование продукта | Устройство плавного пуска для стандартного применения | ||
| Рабочий ток | |||
| при 40 °C расчетное значение | A | 3 | |
| при 50 °C расчетное значение | A | 2,6 | |
| при 60 °C расчетное значение | A | 2,2 | |
| Отдаваемая механическая мощность для трёхфазного двигателя | |||
| при 230 В | |||
| — при стандартной схеме при 40 °C расчетное значение | W | 500 | |
| при 400 В | |||
| — при стандартной схеме при 40 °C расчетное значение | W | 1 100 | |
| отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 200/208 В при стандартной схеме при 50 °C расчетное значение | hp | 0,5 | |
| Рабочая частота расчетное значение | Hz | 50 ... 60 | |
| относительный отрицательный допуск рабочей частоты | % | -10 | |
| относительный положительный допуск рабочей частоты | % | 10 | |
| рабочее напряжение при стандартной схеме расчетное значение | V | 200 ... 400 | |
| относительный отрицательный допуск рабочего напряжения при стандартной схеме | % | -10 | |
| относительный положительный допуск рабочего напряжения при стандартной схеме | % | 10 | |
| Минимальная нагрузка в % от I_M | % | 9 | |
| Постоянный рабочкий ток в % от I_e при 40 °C | % | 100 | |
| Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое | W | 6,5 | |
| Электроника управления: | |||
| Вид напряжения управляющего напряжения питания | AC/DC | ||
| Частота питающего напряжения цепи управления 1 расчетное значение | Hz | 50 | |
| Частота питающего напряжения цепи управления 2 расчетное значение | Hz | 60 | |
| Управляющее напряжение питания 1 при переменном токе при 50 Гц | V | 24 ... 230 | |
| Управляющее напряжение питания 1 при переменном токе при 60 Гц | V | 24 ... 230 | |
| относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | -10 | |
| относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | 10 | |
| Управляющее напряжение питания 1 при постоянном токе | V | 24 ... 230 | |
| относительный отрицательный допуск управляющего напряжения питания при постоянном токе | % | -10 | |
| относительный положительный допуск управляющего напряжения питания при постоянном токе | % | 10 | |
| Данные по механике: | |||
| Ширина | mm | 22,5 | |
| Высота | mm | 102 | |
| Глубина | mm | 123 | |
| Вид крепления | Винтовое и защёлкивающееся крепление | ||
| Монтажное положение | при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад | ||
| Высота установки при высоте над уровнем моря | m | 5 000 | |
| Длина проводки максимальное | m | 100 | |
| Число полюсов для главной электрической цепи | 3 | ||
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения | |||
| для главной электрической цепи | пружинный зажим | ||
| для вспомогательных цепей и цепей управления | пружинный зажим | ||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||
| Колиество замыкающих контактов для вспомогательных контактов | 0 | ||
| Количество переключающих контактов для вспомогательных контактов | 0 | ||
| Вид подключаемых поперечных сечений проводов для главных контактов | |||
| однопроводный | 2x (0,25 ... 1,5 мм) | ||
| тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1 мм) | ||
| Вид подключаемых поперечных сечений проводов для вспомогательных контактов | |||
| однопроводный | 2x (0,25 ... 1,5 мм) | ||
| тонкопроволочный с обработкой концов жил | 2 x (0,25 – 1,0 мм) | ||
| Вид подключаемых поперечных сечений проводов при проводах AWG | |||
| для главных контактов | 2x (24 ... 16) | ||
| для вспомогательных контактов | 2x (24 ... 16) | ||
| Условия окружающей среды: | |||
| Температура окружающей среды | |||
| во время эксплуатации | °C | -25 ... +60 | |
| во время хранения | °C | -40 ... +80 | |
| Температура выхода из диапазона | °C | 40 | |
| Степень защиты IP | IP20 | ||
| Сертификаты/ допуски к эксплуатации: | |||
| | |||
| Номинальная нагрузка UL/CSA: | |||
| отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя | |||
| при 220/230 В | |||
| — при стандартной схеме при 50 °C расчетное значение | hp | 0,5 | |
| Допустимая нагрузка вспомогательных контактов согласно UL | B300 / R300 | ||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 04.06.2016 | ||
