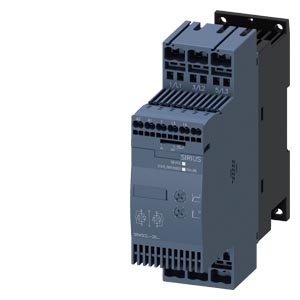

Siemens 3RW3027-2BB04 Устройство плавного пуска
Устройство плавного пуска 3RW30272BB04
УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ТИПОРАЗМЕР S0, 32A, 15КВТ/400V, 40 ГРАД., НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 200-480V AC, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ ЦЕПИ УПРАВЛЕНИЯ US 24V AC/DC, ПРУЖИННЫЕ КЛЕММЫ
Аппарат плавного пуска SIRIUS 3RW3027-2BB04
Аппараты плавного пуска Siemens обеспечивают щадящий режим для подключенных двигателей, уменьшая пусковой момент. Блок питания защищается от опасных пиков путем уменьшения потребления тока во время запуска. Вместе с контактором они используются в качестве беспредохранительных пусковых комбинаций для электродвигателей.
Электронные пускатели для плавного запуска Siemens 3RW30/31 из модульной системы SIRIUS: небольшие, недорогие и просто комбинируемые с контакторами, силовыми выключателями и реле защиты от перегрузки SIRIUS.
Области применения 3RW30272BB04
Устройства плавного пуска (УПП) Siemens Sirius 3RW обеспечивает плавный пуск и выбег трехфазных асинхронных двигателей. Везде, где до настоящего времени применялись пускатели с переключением со звезды на треугольник, например, на ленточных транспортерах, компрессорах, шлифовальных станках, пилах, текстильных машинах, мешалках и т.д.
Достоинства плавных пускателей Siemens Sirius 3RW3027-2BB04
- Унифицированная, адаптированная внутри себя и относительно коммутационных аппаратов SIRIUS серия для диапазона токов от 6 до 100 А с типоразмерами S00 (45 мм), S0 (45 мм), S2 (55 мм) и S3 (70 мм).
- Конструкция монтажа "вплотную" для использования при температуре окружающей среды до 600С без снижения тока (Derating).
- Быстрое подсоединение, каждая клемма предназначена для двух проводов. На все аппараты SIRIUS распространяется принцип: один типоразмер . одна техника подсоединения.
- Упрощение проектирования. Монтаж при помощи соединительных элементов и элементов проводного монтажа, экономия места и затрат, наглядная структура распределительного шкафа.
- Оптимальная возможность регулировки при помощи трех потенциометров (время разгона, напряжение запуска, время выбега).
- Самостоятельное шунтирование силовых полупроводников после окончания запуска, благодаря этому снижается мощность потерь.
- Значительная экономия места и проводки по сравнению с пускателями "звезда-треугольник" (1 устройство вместо 3, 3 провода вместо 6).
- При использовании поставляемого в объеме принадлежностей вентилятора возможно любое установочное положение.
- 2 ответных сообщения (вспомогательные контакты) от пускателя для плавного запуска.
- Специальный вариант для двигателей с переключаемыми полюсами со временем разгона, регулируемым в зависимости от числа оборотов.
Технические характеристики 3RW30272BB04
| | SIRIUS SOFT STARTER, SIZE S0, 32A, 15KW/400V, 40 DEGREES, 200-480V AC, 24V AC/DC, SPRING-LOADED TERMINALS | ||||||||||||||||||||||||||||||||||||||||||||||
| Общие технические данные: | |||||||||||||||||||||||||||||||||||||||||||||||
| Фирменное название продукта | SIRIUS | ||||||||||||||||||||||||||||||||||||||||||||||
| Характеристики продукта | |||||||||||||||||||||||||||||||||||||||||||||||
| встроенная контактная система шунтирования | да | ||||||||||||||||||||||||||||||||||||||||||||||
| тиристоры | да | ||||||||||||||||||||||||||||||||||||||||||||||
| Функция продукта | |||||||||||||||||||||||||||||||||||||||||||||||
| функция самозащиты прибора | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| защита двигателя от перегрузки | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| оценка защиты двигателя термисторами | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| внешний сброс | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| регулируемое ограничение тока | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| схема соединения треугольником | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| Компонент продукта Выход для моторного тормоза | нет | ||||||||||||||||||||||||||||||||||||||||||||||
| Условное обозначение согласно DIN EN 61346-2 | Q | ||||||||||||||||||||||||||||||||||||||||||||||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | G | ||||||||||||||||||||||||||||||||||||||||||||||
| Силовая электроника: | |||||||||||||||||||||||||||||||||||||||||||||||
| Наименование продукта | Устройство плавного пуска для стандартного применения | ||||||||||||||||||||||||||||||||||||||||||||||
| Рабочий ток | |||||||||||||||||||||||||||||||||||||||||||||||
| при 40 °C расчетное значение | A | 32 | |||||||||||||||||||||||||||||||||||||||||||||
| при 50 °C расчетное значение | A | 29 | |||||||||||||||||||||||||||||||||||||||||||||
| при 60 °C расчетное значение | A | 26 | |||||||||||||||||||||||||||||||||||||||||||||
| Отдаваемая механическая мощность для трёхфазного двигателя | |||||||||||||||||||||||||||||||||||||||||||||||
| при 230 В | |||||||||||||||||||||||||||||||||||||||||||||||
| — при стандартной схеме при 40 °C расчетное значение | W | 7 500 | |||||||||||||||||||||||||||||||||||||||||||||
| при 400 В | |||||||||||||||||||||||||||||||||||||||||||||||
| — при стандартной схеме при 40 °C расчетное значение | W | 15 000 | |||||||||||||||||||||||||||||||||||||||||||||
| отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя при 200/208 В при стандартной схеме при 50 °C расчетное значение | hp | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||
| Рабочая частота расчетное значение | Hz | 50 ... 60 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный отрицательный допуск рабочей частоты | % | -10 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный положительный допуск рабочей частоты | % | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| рабочее напряжение при стандартной схеме расчетное значение | V | 200 ... 480 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный отрицательный допуск рабочего напряжения при стандартной схеме | % | -15 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный положительный допуск рабочего напряжения при стандартной схеме | % | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| Минимальная нагрузка в % от I_M | % | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| Постоянный рабочкий ток в % от I_e при 40 °C | % | 115 | |||||||||||||||||||||||||||||||||||||||||||||
| Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое | W | 13 | |||||||||||||||||||||||||||||||||||||||||||||
| Электроника управления: | |||||||||||||||||||||||||||||||||||||||||||||||
| Вид напряжения управляющего напряжения питания | AC/DC | ||||||||||||||||||||||||||||||||||||||||||||||
| Частота питающего напряжения цепи управления 1 расчетное значение | Hz | 50 | |||||||||||||||||||||||||||||||||||||||||||||
| Частота питающего напряжения цепи управления 2 расчетное значение | Hz | 60 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный отрицательный допуск частоты управляющего напряжения питания | % | -10 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный положительный допуск частоты управляющего напряжения питания | % | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| Управляющее напряжение питания 1 при переменном токе | |||||||||||||||||||||||||||||||||||||||||||||||
| при 50 Гц расчетное значение | V | 24 | |||||||||||||||||||||||||||||||||||||||||||||
| при 60 Гц расчетное значение | V | 24 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60Гц | % | -15 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| Управляющее напряжение питания 1 при постоянном токе расчетное значение | V | 24 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный отрицательный допуск управляющего напряжения питания при постоянном токе | % | -15 | |||||||||||||||||||||||||||||||||||||||||||||
| относительный положительный допуск управляющего напряжения питания при постоянном токе | % | 10 | |||||||||||||||||||||||||||||||||||||||||||||
| Исполнение индикации для сигнала ошибки | красный | ||||||||||||||||||||||||||||||||||||||||||||||
| Данные по механике: | |||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры прибора управления двигателем | S0 | ||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | mm | 45 | |||||||||||||||||||||||||||||||||||||||||||||
| Высота | mm | 150 | |||||||||||||||||||||||||||||||||||||||||||||
| Глубина | mm | 150 | |||||||||||||||||||||||||||||||||||||||||||||
| Вид крепления | Винтовое и защёлкивающееся крепление | ||||||||||||||||||||||||||||||||||||||||||||||
| Монтажное положение | при вертикальной монтажной поверхности +/-10° поворотный, при вертикальной монтажной поверхности +/- 10° откидываемый вперед и назад | ||||||||||||||||||||||||||||||||||||||||||||||
| соблюдаемое расстояние при рядном монтаже | |||||||||||||||||||||||||||||||||||||||||||||||
| сверху | mm | 60 | |||||||||||||||||||||||||||||||||||||||||||||
| сбоку | mm | 15 | |||||||||||||||||||||||||||||||||||||||||||||
| снизу | mm | 40 | |||||||||||||||||||||||||||||||||||||||||||||
| Высота установки при высоте над уровнем моря | m | 5 000 | |||||||||||||||||||||||||||||||||||||||||||||
| Длина проводки максимальное | m | 300 | |||||||||||||||||||||||||||||||||||||||||||||
| Число полюсов для главной электрической цепи | 3 | ||||||||||||||||||||||||||||||||||||||||||||||
| Подсоединения/ клеммы: | |||||||||||||||||||||||||||||||||||||||||||||||
| Исполнение электрического подключения | |||||||||||||||||||||||||||||||||||||||||||||||
| для главной электрической цепи | пружинный зажим | ||||||||||||||||||||||||||||||||||||||||||||||
| для вспомогательных цепей и цепей управления | пружинный зажим | ||||||||||||||||||||||||||||||||||||||||||||||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||||||||||||||||||||||||||||||||||||||||||||||
| Количество замыкающих контактов для вспомогательных контактов | 1 | ||||||||||||||||||||||||||||||||||||||||||||||
| Количество переключающих контактов для вспомогательных контактов | 0 | ||||||||||||||||||||||||||||||||||||||||||||||
| Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника | |||||||||||||||||||||||||||||||||||||||||||||||
| однопроводный | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм) | ||||||||||||||||||||||||||||||||||||||||||||||
| тонкопроволочный с обработкой концов жил | 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм) | ||||||||||||||||||||||||||||||||||||||||||||||
| Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы | |||||||||||||||||||||||||||||||||||||||||||||||
| при использовании переднего клеммника | 1x 8, 2x (16 ... 10) | ||||||||||||||||||||||||||||||||||||||||||||||
| Вид подключаемых поперечных сечений проводов для главных контактов | |||||||||||||||||||||||||||||||||||||||||||||||
| однопроводный | 1 ... 10 мм | ||||||||||||||||||||||||||||||||||||||||||||||
| тонкопроволочный с обработкой концов жил | 1 ... 6 мм | ||||||||||||||||||||||||||||||||||||||||||||||
| Вид подключаемых поперечных сечений проводов для вспомогательных контактов | |||||||||||||||||||||||||||||||||||||||||||||||
| однопроводный | 2x (0,25 ... 2,5 мм) | ||||||||||||||||||||||||||||||||||||||||||||||
| тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) | ||||||||||||||||||||||||||||||||||||||||||||||
| Вид подключаемых поперечных сечений проводов при проводах AWG | |||||||||||||||||||||||||||||||||||||||||||||||
| для главных контактов | 16 ... 8 | ||||||||||||||||||||||||||||||||||||||||||||||
| для вспомогательных контактов | 2x (24 ... 14) | ||||||||||||||||||||||||||||||||||||||||||||||
| Условия окружающей среды: | |||||||||||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды | |||||||||||||||||||||||||||||||||||||||||||||||
| во время эксплуатации | °C | -25 ... +60 | |||||||||||||||||||||||||||||||||||||||||||||
| во время хранения | °C | -40 ... +80 | |||||||||||||||||||||||||||||||||||||||||||||
| Температура выхода из диапазона | °C | 40 | |||||||||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP20 | ||||||||||||||||||||||||||||||||||||||||||||||
| Сертификаты/ допуски к эксплуатации: | |||||||||||||||||||||||||||||||||||||||||||||||
Техническая документация по 3RW3027-2BB04
