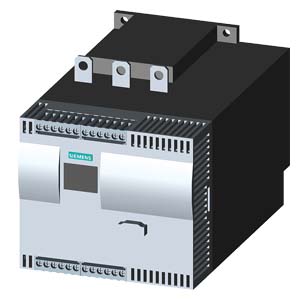

Siemens 3RW4434-2BC45 Устройство плавного пуска
Устройство плавного пуска 3RW44342BC45
УСТРОЙСТВО ПЛАВНОГО ПУСКА SIRIUS, ЗНАЧЕНИЯ ПРИ 500 V, 40 ГРАД., СТАНДАРТНОЕ ПОДКЛЮЧЕНИЕ: 113A, 75КВТ (ПОДКЛЮЧЕНИЕ ПО СХЕМЕ ''ВНУТРИ ТРЕУГОЛЬНИКА'': 196A, 132КВТ), НОМИНАЛЬНОЕ РАБОЧЕЕ НАПРЯЖЕНИЕ UE 400-600V AC, НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US 230 V AC, ПОДКЛЮЧЕНИЕ ВСПОМОГАТЕЛЬНЫХ ЦЕПЕЙ - ПРУЖИННОЕ
Аппарат плавного пуска SIRIUS 3RW4434-2BC45
Помимо плавного разгона/торможения, полупроводниковые устройства плавного пуска Siemens 3RW44 предоставляют множество функций для повышенных требований эксплуатации. Они покрывают диапазон до 710 кВт (при 400 В) при линейном включении и до 1200 кВт (при 400 В) при включении внутри треугольника. Устройства плавного пуска Siemens3RW44 характеризуются компактным размерами, благодаря которым возможна экономия пространства и четкая планировка шкафа управления. Инновационная модель Siemens 3RW44 для оптимизированного пуска/остановки двигателя является прекрасной экономичной альтернативой по сравнению с обычными преобразователями частоты. Новые технологии управления крутящим моментом и регулируемое ограничение тока, которые были использованы для устройств плавного пуска расширенного применения, позволяют решать с помощью данных устройств любые задачи. Данные устройства гарантируют надежное отсутствие внезапных бросков тока и момента во время пуска/остановки двигателя. Это является весомым аргументом в пользу экономичности данных устройств, особенно если просчитать их размеры и затраты на их обслуживание. Идет ли речь о включении в линию или включении внутри треугольника – приобретение устройств плавного пуска Siemens 3RW44 является экономически выгодной как с точки зрения их габаритных, так и с точки зрения их стоимостных характеристик. Сочетание различных возможностей запуска, работы и остановки обеспечивает оптимальную адаптацию к самым различным условиям применения. Настройка и управление могут осуществляться с помощью удобного набора клавиш и многострочного графического дисплея с удобным меню и подсветкой. Оптимизация пуска и остановки двигателя выполняется посредством нескольких установок на заранее выбранном языке. Четырехклавишное управления и текстовый дисплей для каждого пункта меню гарантирует полную ясность процесса параметризации и самой работы.
Области применения 3RW44342BC45
Полупроводниковые устройства плавного пуска SIRIUS 3RW44 предназначены для плавного пуска/остановки с управлением вращающим моментом двигателя, а также для торможения 3-фазных асинхронных двигателей. Типовые применения: насосы, вентиляторы, компрессоры, водный транспорт, системы транспортировки и лифты, гидравлическое оборудование, механические инструменты, дробилки, пилы, миксеры, центрифуги, промышленные охладительные и морозильные установки, функции.
Достоинства плавных пускателей Siemens Sirius 3RW44342BC45
Оснащенные современным, эргономичным, интерактивным интерфейсом устройства плавного пуска Siemens 3RW44 легко и быстро настраиваются благодаря клавиатуре и многострочному дисплею с удобным меню и подсветкой. Оптимизированный разгон и торможение двигателя могут осуществляться быстро, легко и надежно во многом за счет небольшого количества настроек на заранее выбранном языке ввода. Управление работой устройства осуществляется 4 клавишами через дисплей с простым текстом для каждого меню, что гарантирует в любой момент полную ясность процесса параметризации и работы устройства. Во время работы при включенном режиме контроля напряжения на передней панели постоянно отображаются параметры работы, сигналы о предупреждениях и тревоге. К устройству плавного пуска через соединительный кабель может быть подсоединен внешний дисплей и операторский модуль, таким образом, возможно отображение данных непосредственно на двери шкафа.
Софтстартеры SIRIUS 3RW44 имеют оптимальные функциональные возможности. Встроенная шунтирующая контактная система сокращает потери энергии во время работы, что предотвращает перегрев устройства во время работы. Устройства плавного пуска SIRIUS 3RW44 имеют внутреннюю защиту, которая предотвращает термическую перегрузку тиристоров силовых секций, например, в случае недопустимо тяжёлых коммутационных режимов.
Нет необходимости в установке дополнительного реле перегруза двигателя, поскольку устройство плавного пуска SIRIUS 3RW44 уже выполняет данную функцию. Наряду с этим, предлагаются настраиваемые классы отключения и функция термисторной защиты двигателя. В качестве опции термисторы могут быть также защищены от короткого замыкания полупроводниковыми предохранителями SITOR. Двигатель надежно защищен от внезапных токовых перегрузок благодаря настраиваемому ограничению тока.
В качестве дополнительной опции устройство плавного пуска SIRIUS 3RW44 может быть усовершенствовано модулем PROFIBUS DP. Благодаря своим коммуникационным возможностям, а также благодаря своим программируемым входам и релейным выходам SIRIUS 3RW44 может быть легко и быстро интегрировано в систему контроллеров более высокого уровня.
Кроме того, предлагается функция ползучей скорости при позиционировании и установочной работе. При помощи данной функции двигателем можно управлять в обоих направлениях вращения с пониженным крутящим моментом и настраиваемой пониженной скоростью. Наряду с этим, в устройстве плавного пуска SIRIUS 3RW44 предлагается новая функция комбинированного торможения постоянным током для быстрой остановки приводимых нагрузок.
Функции 3RW4434-2BC45
- Встроенная шунтирующая контактная система для минимизации потерь энергии.
- Различные установочные опции для параметров разгона, такие как пусковой момент, начальное напряжение, время разгона, время торможения и другие настройки в 3 отдельных наборах параметров
- Определение разгона
- Возможность установки внутри треугольника в целях экономии габаритов и стоимости оборудования
- Различные режимы останова: свободный выбег, насосное торможение с контролем момента, комбинированное торможение постоянным током.
- Полупроводниковая защита двигателя от перегрузки и внутренняя защита устройства
- Термисторная защита двигателя
- Клавиатура с управлением через меню, многострочный, графический дисплей с подсветкой.
- Интерфейс для коммуникации с персональным компьютером для более тонкой настройки параметров, а также для управления и отображения информации
- Простая адаптация к фидеру двигателя
- Простой монтаж и обслуживание
- Отображение данных о работе и неисправностях
- Сoединение с PROFIBUS через опциональный модуль PROFIBUS DP
- Внешний дисплей и операторский модуль
- Диапазон напряжения от 200 до 1000 В, 50 до 60 Гц
- Возможность применения до 60 °C (при снижении нагрузки от 40 °C)
Технические характеристики 3RW44342BC45
| | SIRIUS SOFT STARTER, VALUES WITH 500 V, 40 DEG., STANDARD: 113A, 75KW, INSIDE-DELTA CIRCUIT 3: 196A, 132KW, 400-600 V AC, 230 V AC, CAGE CLAMP TERMINALS | ||
| Общие технические данные: | |||
| Фирменное название продукта | SIRIUS | ||
| Характеристики продукта | |||
| встроенная контактная система шунтирования | да | ||
| тиристоры | да | ||
| Функция продукта | |||
| функция самозащиты прибора | да | ||
| защита двигателя от перегрузки | да | ||
| оценка защиты двигателя термисторами | да | ||
| внешний сброс | да | ||
| регулируемое ограничение тока | да | ||
| схема соединения треугольником | да | ||
| Компонент продукта Выход для моторного тормоза | да | ||
| Условное обозначение согласно DIN EN 61346-2 | Q | ||
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | G | ||
| Силовая электроника: | |||
| Наименование продукта | Устройство плавного пуска для сложных задач | ||
| Рабочий ток | |||
| при 40 °C расчетное значение | A | 113 | |
| при 50 °C расчетное значение | A | 100 | |
| при 60 °C расчетное значение | A | 88 | |
| Рабочий ток для трёхфазного двигателя при схеме соединения треугольником | |||
| при 40 °C расчетное значение | A | 196 | |
| при 50 °C расчетное значение | A | 173 | |
| при 60 °C расчетное значение | A | 152 | |
| Отдаваемая механическая мощность для трёхфазного двигателя | |||
| при 400 В | |||
| — при стандартной схеме при 40 °C расчетное значение | W | 55 000 | |
| — при схеме соединения треугольником при 40 °C расчетное значение | W | 110 000 | |
| при 500 В | |||
| — при стандартной схеме при 40 °C расчетное начение | W | 75 000 | |
| — при схеме соединения треугольником при 40 °C расчетное значение | W | 132 000 | |
| Рабочая частота расчетное значение | Hz | 50 ... 60 | |
| относительный отрицательный допуск рабочей частоты | % | -10 | |
| относительный положительный допуск рабочей частоты | % | 10 | |
| рабочее напряжение при стандартной схеме расчетное значение | V | 400 ... 600 | |
| относительный отрицательный допуск рабочего напряжения при стандартной схеме | % | -15 | |
| относительный положительный допуск рабочего напряжения при стандартной схеме | % | 10 | |
| рабочее напряжение при схеме соединения треугольником расчетное значение | V | 400 ... 600 | |
| относительный отрицательный допуск рабочего напряжения при схеме соединения треугольником | % | -15 | |
| относительный положительный допуск рабочего напряжения при схеме соединения треугольником | % | 10 | |
| Минимальная нагрузка в % от I_M | % | 8 | |
| Регулируемый номинальный ток для защиты двигателя от перегрузки минимальное номинальное значение | A | 22 | |
| Постоянный рабочкий ток в % от I_e при 40 °C | % | 115 | |
| Мощность потерь [Вт] при рабочем токе при 40 °C во время эксплуатации типовое | W | 64 | |
| Электроника управления: | |||
| Вид напряжения управляющего напряжения питания | Переменный ток | ||
| Частота питающего напряжения цепи управления 1 расчетное значение | Hz | 50 | |
| Частота питающего напряжения цепи управления 2 расчетное значение | Hz | 60 | |
| относительный отрицательный допуск частоты управляющего напряжения питания | % | -10 | |
| относительный положительный допуск частоты управляющего напряжения питания | % | 10 | |
| Управляющее напряжение питания 1 при переменном токе | |||
| при 50 Гц расчетное значение | V | 230 | |
| при 60 Гц расчетное значение | V | 230 | |
| относительный отрицательный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | -15 | |
| относительный положительный допуск управляющего напряжения питания при переменном токе при 60 Гц | % | 10 | |
| Исполнение индикации для сигнала ошибки | дисплей | ||
| Данные по механике: | |||
| Ширина | mm | 170 | |
| Высота | mm | 200 | |
| Глубина | mm | 270 | |
| Вид крепления | винтовое крепление | ||
| Монтажное положение | при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад | ||
| соблюдаемое расстояние при рядном монтаже | |||
| сверху | mm | 100 | |
| сбоку | mm | 5 | |
| снизу | mm | 75 | |
| Высота установки при высоте над уровнем моря | m | 5 000 | |
| Длина проводки максимальное | m | 500 | |
| Число полюсов для главной электрической цепи | 3 | ||
| Подсоединения/ клеммы: | |||
| Исполнение электрического подключения | |||
| для главной электрической цепи | шинный зажим | ||
| для вспомогательных цепей и цепей управления | пружинный зажим | ||
| Количество размыкающих контактов для вспомогательных контактов | 0 | ||
| Количество замыкающих контактов для вспомогательных контактов | 3 | ||
| Количество переключающих контактов для вспомогательных контактов | 1 | ||
| Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании переднего клеммника | |||
| тонкопроволочный с обработкой концов жил | 16 ... 70 мм | ||
| тонкопроволочный без заделки концов кабеля | 16 ... 70 мм | ||
| многопроводный | 16 ... 70 мм | ||
| Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании заднего клеммника | |||
| тонкопроволочный с обработкой концов жил | 16 ... 70 мм | ||
| тонкопроволочный без заделки концов кабеля | 16 ... 70 мм | ||
| многопроводный | 16 ... 70 мм | ||
| Вид подключаемых поперечных сечений проводов для главных контактов для рамочной клеммы при использовании обоих клеммников | |||
| тонкопроволочный с обработкой концов жил | max. 1x 50 мм, 1x 70 мм | ||
| тонкопроволочный без заделки концов кабеля | макс. 1x 50 мм, 1x 70 мм | ||
| многопроводный | макс. 2x 70 мм | ||
| Вид подключаемых поперечных сечений проводов при проводах AWG для главных контактов для рамочной клеммы | |||
| при использовании заднего клеммника | 6 ... 2/0 | ||
| при использовании переднего клеммника | 6 ... 2/0 | ||
| при использовании обоих клеммников | макс. 2x 1/0 | ||
| Вид подключаемых поперечных сечений проводов для кабельного наконечника согласно DIN-стандарту для главных контактов | |||
| тонкопроволочный | 16 ... 95 мм | ||
| многопроводный | 25 ... 120 мм | ||
| Вид подключаемых поперечных сечений проводов для вспомогательных контактов | |||
| однопроводный | 2x (0,25 ... 1,5 мм) | ||
| тонкопроволочный с обработкой концов жил | 2x (0,25 ... 1,5 мм) | ||
| Вид подключаемых поперечных сечений проводов при проводах AWG | |||
| для главных контактов | 4 ... 250 kcmil | ||
| для вспомогательных контактов | 2x (24 ... 16) | ||
| Условия окружающей среды: | |||
| Температура окружающей среды | |||
| во время эксплуатации | °C | 60 | |
| во время хранения | °C | -25 ... +80 | |
| Температура выхода из диапазона | °C | 40 | |
| Степень защиты IP | IP00 | ||
| | |||
| Номинальная нагрузка UL/CSA: | |||
| отдаваемая механическая мощность [л.с] для 3-фазного электродвигателя | |||
| при 460/480 В | |||
| — при стандартной схеме при 50 °C расчетное значение | hp | 75 | |
| — при схеме соединения треугольником при 50 °C расчетное значение | hp | 125 | |
| при 575/600 В | |||
| — при стандартной схеме при 50 °C расчетное значение | hp | 75 | |
| — при схеме соединения треугольником при 50 °C расчетное значение | hp | 150 | |
| Допустимая нагрузка вспомогательных контактов согласно UL | B300 / R300 | ||
| Дополнительная информация | |||
| | |||
| | |||
| последнее изменение: | 04.06.2016 | ||
