Siemens 3RW5056-2TB14 Устройство плавного пуска
Устройство плавного пуска 3RW50562TB14
3RW5056-2TB14 Устройство плавного пуска SIRIUS 200–480 В 171 A, 110–250 В AC, пружинные клеммы Вход термистора

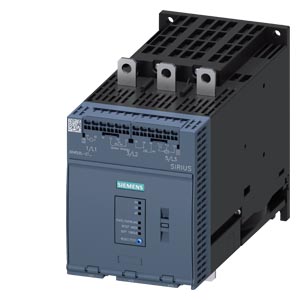

Аппарат плавного пуска SIRIUS 3RW5056-2TB14
Siemens расширила свой портфель устройств плавного пуска для двигателей, выпустив новую линейку софтстартеров - Sirius 3RW50, обеспечиващих защиту электродвигателей, используемых в промышленности и инфраструктуре, во время пуска и останова. Они охватывают диапазон мощности от 75 кВт до 315 кВт при 400 В (В) и предназначены для стандартных приложений.
Основные функциональные особенности 3RW50562TB14
Устройства Sirius 3RW50 имеют компактный компактный дизайн, при этом потери мощности - минимальны. Дополнительные функции могут быть добавлены через дополнительные коммуникационные модули. Встроенная функция плавного крутящего момента помогает предотвратить скачки тока при запуске и снизить механические нагрузки при запуске и остановке двигателей. Это делает устройства плавного пуска идеальными для включения насосов, поскольку они предотвращают скачки давления в системе трубопроводов и потенциальные повреждения в результате гидроудара. Они имеют сертификаты ATEX и IECEx и могут также использоваться во взрывоопасных зонах, например, в аэропортах или на заправочных станциях при перекачке керосина или бензина.
Данные о двигателе можно визуализировать через интерфейс HMI на дверце панели управления или через аналоговый выход. Современная технология гибридной коммутации обеспечивает эффективность, энергосбережение и длительный срок службы продукта.
Все устройства плавного пуска из ассортимента Siemens Sirius 3RW5 имеют функции для простой и безошибочной параметризации, ограничения тока с защитой двигателя от перегрузки, а также запуска и остановки насоса. Их можно интегрировать в портал Totally Integrated Automation (TIA) и полностью настроить, например, через открытую промышленную сеть Ethernet Profinet. Благодаря ряду сертификатов и разрешений, например, в соответствии со стандартами Международной электротехнической комиссии (IEC), Underwriters Laboratories (UL) и Канадской ассоциации стандартов (CSA), устройства можно использовать во всем мире.
Достоинства плавных пускателей Siemens Sirius 3RW50562TB14
Устройства плавного пуска SIRIUS 3RW50 Basic Performance - это компактное решение для стандартных приложений. Они имеют двухфазное управление двигателем и охватывают диапазон мощности от 75 до 315 кВт (при 400 В).
Дополнительные модули HMI для установки в дверце шкафа управления, боковые коммуникационные модули (PROFINET, PROFIBUS, EtherNet / IP и Modbus) и либо аналоговый выход, либо термисторная защита двигателя обеспечивают максимальную гибкость.
Благодаря современной гибридной технологии переключения устройства плавного пуска SIRIUS 3RW50 обеспечивают эффективное переключение для долгосрочного энергосберегающего использования.
- Первая серия устройств плавного пуска со встроенной функцией безопасного отключения крутящего момента
- Повышенная защита при отключении электродвигателей
- Минимальные потери мощности и оптимизированное управление двигателем за счет исключения компонентов, использующих постоянный ток
- Компактная и наглядно-информационная компоновка панели управления
- Эффективная конфигурация и максимальная гибкость в области автоматизации
- Настраиваемые параметры отключения, встроенные диагностические функции
- Сниженная механическая нагрузка и оптимальный останов насоса
- Большая устойчивость системы - продолжает нормальную работу даже в условиях неустойчивости сетей снабжения
- Подходят для пуска взрывозащищенных двигателей с типом защиты «повышенная безопасность»
Функциональные особенности 3RW5056-2TB14
- Компактный дизайн
- TIA Integration - модули связи и модули HMI (опционально)
- Определение разгона
- Защита от перегрузки и IS-защита (Intrinsic safety) без необходимости дополнительного оборудования
- Мягкий крутящий момент
- Параметрирование с помощью потенциометров
- Широкий диапазон управляющего питания и напряжения
- Сертифицировано в соответствии с директивами ATEX / IECEx
Технические характеристики 3RW50562TB14
| | Устройство плавного пуска SIRIUS 200–480 В 171 A, 110–250 В AC, пружинные клеммы Вход термистора | |
| торговая марка изделия | SIRIUS | |
| категория изделия | Гибридные выключатели | |
| наименование изделия | Устройство плавного пуска | |
| наименование типа изделия | 3RW50 | |
| заводской номер изделия | ||
| модуля HMI Standard используемый | 3RW5980-0HS01 | |
| модуля HMI High Feature используемый | 3RW5980-0HF00 | |
| модуля связи PROFINET Standard используемый | 3RW5980-0CS00 | |
| модуля связи PROFIBUS используемый | 3RW5980-0CP00 | |
| модуля связи Modbus TCP используемый | 3RW5980-0CT00 | |
| модуля связи Modbus RTU используемый | 3RW5980-0CR00 | |
| модуля связи EtherNet/IP | 3RW5980-0CE00 | |
| автоматического выключателя используемый при 400 В | 3VA2220-7MN32-0AA0; Тип координации 1, Iq = 20 кА | |
| автоматического выключателя используемый при 500 В | 3VA2220-7MN32-0AA0; Тип координации 1, Iq = 20 кА | |
| предохранителя gG используемый до 690 В | 3NA3244-6; Тип координации 1, Iq = 65 кА | |
| предохранителя gR для защиты полупроводников используемый до 690 В | 3NE1 230-0; Тип координации 2, Iq = 65 кА | |
| предохранителя aR для защиты полупроводников используемый до 690 В | 3NE3 335; Тип координации 2, Iq = 65 кА | |
| сетевого контактора используемый до 480 В | 3RT1056 | |
| сетевого контактора используемый до 690 В | 3RT1064 | |
| Общие технические данные | ||
| пусковое напряжение \[%] | 30 ... 100 % | |
| напряжение останова \[%] | 50 ... 50 % | |
| длительность пусковой ступенчатой функции устройства плавного пуска | 0 ... 20 s | |
| время выбега устройства плавного пуска | 0 ... 20 s | |
| значение ограничения тока \[%] регулируемый | 130 ... 700 % | |
| класс точности согласно МЭК 61557-12 | 5 % | |
| сертификат соответствия | ||
| маркировка CE | да | |
| допуск UL | да | |
| допуск CSA | да | |
| компонент изделия поддерживается | ||
| стандарт HMI | да | |
| HMI High Feature | да | |
| комплектация изделия встроенная контактная система шунтирования | да | |
| число управляемых фаз | 2 | |
| класс срабатывания | КЛАСС 10A / 10E (предварительно установленный) / 20E; согласно IEC 60947-4-2 | |
| время автономной работы при отказе сети | ||
| для главной цепи | 100 ms | |
| для цепи оперативного тока | 100 ms | |
| напряжение развязки расчетное значение | 600 V | |
| степень загрязнения | 3, согласно IEC 60947-4-2 | |
| импульсное напряжение расчетное значение | 6 kV | |
| запирающее напряжение тиристора макс. | 1 400 V | |
| сервис-фактор | 1 | |
| справочный идентификатор согласно МЭК 81346-2:2009 | Q | |
| функция изделия | ||
| плавный пуск | да | |
| плавный выбег | да | |
| Soft Torque | да | |
| регулируемый ограничитель тока | да | |
| выбег насоса | да | |
| функция собственной защиты устройства | да | |
| защита двигателя от перегрузки | да ; Полная защита двигателя (защита двигателя термисторами и электронная защита двигателя от перегрузки) | |
| анализ термисторной защиты двигателя | да ; PTC Typ A или Klixon / Thermoclick | |
| автоматический сброс | да | |
| ручной сброс | да | |
| дистанционный сброс | да ; отключением управляющего напряжения питания | |
| функция связи | да | |
| индикация рабочих показателей | да ; только в сочетании со специальными принадлежностями | |
| журнал ошибок | да ; только в сочетании со специальными принадлежностями | |
| с возможностью программной параметризации | нет | |
| с возможностью программного конфигурирования | да | |
| PROFIenergy | да ; в сочетании с модулем связи PROFINET Standard | |
| ступенчатая функция напряжения | да | |
| регулирование крутящего момента | нет | |
| аналоговый выход | нет | |
| Силовая электроника | ||
| рабочий ток | ||
| при 40 °C расчетное значение | 171 A | |
| при 50 °C расчетное значение | 153 A | |
| при 60 °C расчетное значение | 141 A | |
| рабочее напряжение | ||
| расчетное значение | 200 ... 480 V | |
| относительный отрицательный допуск рабочего напряжения | -15 % | |
| относительный положительный допуск рабочего напряжения | 10 % | |
| рабочая мощность для трехфазного двигателя | ||
| при 230 В при 40 °C расчетное значение | 45 kW | |
| при 400 В при 40 °C расчетное значение | 90 kW | |
| рабочая частота 1 расчетное значение | 50 Hz | |
| рабочая частота 2 расчетное значение | 60 Hz | |
| относительный отрицательный допуск рабочей частоты | -10 % | |
| относительный положительный допуск рабочей частоты | 10 % | |
| регулируемый ток двигателя | ||
| при положении поворотного кодового переключателя 1 | 81 A | |
| при положении поворотного кодового переключателя 2 | 87 A | |
| при положении поворотного кодового переключателя 3 | 93 A | |
| при положении поворотного кодового переключателя 4 | 99 A | |
| при положении поворотного кодового переключателя 5 | 105 A | |
| при положении поворотного кодового переключателя 6 | 111 A | |
| при положении поворотного кодового переключателя 7 | 117 A | |
| при положении поворотного кодового переключателя 8 | 123 A | |
| при положении поворотного кодового переключателя 9 | 129 A | |
| при положении поворотного кодового переключателя 10 | 135 A | |
| при положении поворотного кодового переключателя 11 | 141 A | |
| при положении поворотного кодового переключателя 12 | 147 A | |
| при положении поворотного кодового переключателя 13 | 153 A | |
| при положении поворотного кодового переключателя 14 | 159 A | |
| при положении поворотного кодового переключателя 15 | 165 A | |
| при положении поворотного кодового переключателя 16 | 171 A | |
| мин. | 81 A | |
| мин. нагрузка \[%] | 15 %; относительно минимально возможного Ie | |
| мощность потерь \[Вт] при расчетном значении тока при переменном токе | ||
| при 40 °C после пуска | 29 W | |
| при 50 °C после пуска | 23 W | |
| при 60 °C после пуска | 20 W | |
| мощность потерь \[Вт] при переменном токе при ограничении тока 350 % | ||
| при 40 °C при пуске | 1 751 W | |
| при 50 °C при пуске | 1 478 W | |
| при 60 °C при пуске | 1 308 W | |
| исполнение защиты двигателя | электронный, срабатывание при тепловой перегрузке двигателя | |
| Цепь тока управления/ управление | ||
| тип напряжения оперативного напряжения питания | Переменный ток | |
| оперативное напряжение питания при переменном токе при 50 Гц | 110 ... 250 V | |
| оперативное напряжение питания при переменном токе при 60 Гц | 110 ... 250 V | |
| относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц | -15 % | |
| относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц | 10 % | |
| относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц | -15 % | |
| относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц | 10 % | |
| частота оперативного напряжения питания | 50 ... 60 Hz | |
| относительный отрицательный допуск частоты оперативного напряжения питания | -10 % | |
| относительный положительный допуск частоты оперативного напряжения питания | 10 % | |
| оперативный ток питания в режиме ожидания расчетное значение | 30 mA | |
| ток удержания в байпасном режиме расчетное значение | 80 mA | |
| начальный пусковой ток при замыкании байпасных контактов макс. | 2,5 A | |
| пик тока включения при подаче оперативного напряжения питания макс. | 12,2 A | |
| длительность пика тока включения при подаче оперативного напряжения питания | 2,2 ms | |
| исполнение защиты от перенапряжений | варистор | |
| исполнение защиты от коротких замыканий для цепи оперативного тока | Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки | |
| Входы/ Выходы | ||
| число цифровых входов | 1 | |
| число входов для подключения термистора | 1; PTC Typ A или Klixon / Thermoclick | |
| число цифровых выходов | 3 | |
| не параметризуемый | 2 | |
| исполнение цифровых выходов | 2 замыкающих контакта (NO)/1 переключающий контакт (CO) | |
| число аналоговых выходов | 0 | |
| Монтаж/ крепление/ размеры | ||
| монтажное положение | при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад | |
| вид креплений | винтовое крепление | |
| высота | 198 mm | |
| ширина | 120 mm | |
| глубина | 249 mm | |
| необходимое расстояние при последовательном монтаже | ||
| вперед | 10 mm | |
| назад | 0 mm | |
| вверх | 100 mm | |
| вниз | 75 mm | |
| вбок | 5 mm | |
| масса без упаковки | 5,2 kg | |
| Подсоединения/ клеммы | ||
| исполнение разъема питания | ||
| для главной цепи | шинный зажим | |
| для цепи оперативного тока | Подключение с пружинной оттяжкой | |
| ширина соединительной шины макс. | 25 mm | |
| длина кабеля для подключения термистора | ||
| при сечении провода = 0,5 мм макс. | 50 m | |
| при сечении провода = 1,5 мм макс. | 150 m | |
| при сечении провода = 2,5 мм макс. | 250 m | |
| вид подключаемых сечений проводов | ||
| для главных контактов для рамной клеммы при использовании переднего клеммного соединения однопроводной | 16–120 мм | |
| для главных контактов для рамной клеммы при использовании переднего клеммного соединения тонкожильный с заделкой концов кабеля | 16 ... 120 мм | |
| для главных контактов для рамной клеммы при использовании переднего клеммного соединения тонкожильный без заделки концов кабеля | 10 ... 120 мм | |
| для главных контактов для рамной клеммы при использовании переднего клеммного соединения многопроводной | 16 ... 70 мм | |
| для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании переднего клеммного соединения | 6–250 тыс. круг. милов | |
| для главных контактов для рамной клеммы при использовании заднего клеммного соединения однопроводной | 16–120 мм | |
| для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании заднего клеммного соединения | 6–250 тыс. круг. милов | |
| для главных контактов для рамной клеммы при использовании обоих клеммных соединений однопроводной | макс. 1x 95 мм, 1x 120 мм | |
| для главных контактов для рамной клеммы при использовании обоих леммных соединений тонкожильный с заделкой концов кабеля | макс. 1x 95 мм, 1x 120 мм | |
| для главных контактов для рамной клеммы при использовании обоих клеммных соединений тонкожильный без заделки концов кабеля | макс. 1x 95 мм, 1x 120 мм | |
| для главных контактов для рамной клеммы при использовании обоих клеммных соединений многопроводной | макс. 2x 120 мм | |
| для главных контактов для рамной клеммы при использовании заднего клеммного соединения тонкожильный с заделкой концов кабеля | 16–120 мм | |
| для главных контактов для рамной клеммы при использовании заднего клеммного соединения тонкожильный без заделки концов кабеля | 10–120 мм | |
| для главных контактов для рамной клеммы при использовании заднего клеммного соединения многопроводной | 16–120 мм | |
| вид подключаемых сечений проводов | ||
| для проводов американского калибра (AWG) для главной цепи однопроводной | 4 ... 250 тыс. круговых милов | |
| для кабельного наконечника согласно DIN для главных контактов многопроводной | 16 ... 95 мм | |
| для кабельного наконечника согласно DIN для главных контактов тонкожильный | 25 ... 120 мм | |
| вид подключаемых сечений проводов | ||
| для цепи оперативного тока однопроводной | 2x (0,25 ... 1,5 mm) | |
| для цепи оперативного тока тонкожильный с заделкой концов кабеля | 2x (0,25 ... 1,5 mm) | |
| для проводов американского калибра (AWG) для цепи оперативного тока однопроводной | 2x (24 ... 16) | |
| для проводов американского калибра (AWG) для цепи оперативного тока тонкожильный с заделкой концов кабеля | 2x (24 ... 16) | |
| длина кабеля | ||
| между устройством плавного пуска и двигателем макс. | 800 m | |
| на цифровых входах при переменном токе макс. | 1 000 m | |
| начальный пусковой крутящий момент | ||
| для главных контактов при винтовом зажиме | 10 ... 14 N·m | |
| для вспомогательных и управляющих контактов при винтовом зажиме | 0,8 ... 1,2 N·m | |
| начальный пусковой крутящий момент (фунтов/дюйм) | ||
| для главных контактов при винтовом зажиме | 89 ... 124 lbf·in | |
| для вспомогательных и управляющих контактов при винтовом зажиме | 7 ... 10,3 lbf·in | |
| Условия окружающей среды | ||
| высота над уровнем моря при высоте над уровнем моря макс. | 5 000 m; Снижение номинальных значений параметров начиная с 1000м, см. руководство | |
| окружающая температура при эксплуатации | -25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик | |
| окружающая температура при хранении и транспортировке | -40 ... +80 °C | |
| экологическая категория | ||
| при эксплуатации согласно МЭК 60721 | 3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6 | |
| при хранении согласно МЭК 60721 | 1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4 | |
| при транспортировке согласно МЭК 60721 | 2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м) | |
| излучение электромагнитных помех | согласно IEC 60947-4-2: Класс A | |
| Связь/ протокол | ||
| модуль связи поддерживается | ||
| стандарт PROFINET | да | |
| EtherNet/IP | да | |
| Modbus RTU | да | |
| Modbus TCP | да | |
| PROFIBUS | да | |
| Номинальная нагрузка UL/CSA | ||
| заводской номер изделия | ||
| автоматического выключателя | ||
| — пригоден для испытаний напряжением промышленной частоты при 460/480 В согласно UL | Тип Siemens: 3VA5225, макс. 250 A; Iq = 10 kA | |
| — пригоден для испытаний повышенным напряжением промышленной частоты при 460/480 В согласно UL | Тип Siemens: 3VA52, макс. 250 A; Iq макс. = 65 кА | |
| предохранителя | ||
| — пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL | Тип: Класс RK5 / K5, макс. 400 А; Iq = 10 kA | |
| — пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL | Тип: класс J, макс. 350 А; Iq = 100 кА | |
| рабочая мощность \[л. с.] для трехфазного двигателя | ||
| при 200/208 В при 50 °C расчетное значение | 50 hp | |
| при 220/230 В при 50 °C расчетное значение | 50 hp | |
| при 460/480 В при 50 °C расчетное значение | 100 hp | |
| Безопасность | ||
| степень защиты IP с лицевой стороны согласно МЭК 60529 | IP00; IP20 с крышкой | |
| защита от прикосновения с лицевой стороны согласно МЭК 60529 | с защитой от вертикального прикосновения пальцем спереди при наличии крышки | |
| ATEX | ||
| сертификат соответствия | ||
| ATEX | да | |
| МЭК Ex | да | |
| отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX | 0 | |
| средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX | 0,09 | |
| вероятность опасного отказа в час (PFHD) при высокой приоритетности запроса согласно EN 62061 относительно ATEX | 0,000009 1/h | |
| уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX | SIL1 | |
| значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX | 3 y | |
| Сертификаты/ допуски к эксплуатации | ||
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| | ||
| | ||
| | ||
| последнее изменение: | 15.12.2020 | |
| Дата 19.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
Техническая документация по 3RW5056-2TB14
- Брошюра «Устройства плавного пуска Sirius 3RW»
язык: RU, страниц: 3, размер: 355.04 Кб - Каталог продукции «Устройства плавного пуска. Полупроводниковые коммутационные аппараты»
язык: RU, страниц: 96, размер: 5.53 Мб - Руководство пользователя «Siemens Sirius 3RW50. Устройство плавного пуска - справочник по аппарату»
язык: RU, страниц: 242, размер: 8.83 Мб - Руководство пользователя «Siemens Sirius 3RW55. Устройство плавного пуска - справочник по аппарату»
язык: RU, страниц: 432, размер: 16.78 Мб
