Реле безопасности Siemens 3TK2828-1BB41
РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, 45 MM, AC 24V 2НО РАЗРЕШАЮШИЕ КОНТАКТЫ, 1НЗ СИГНАЛЬНЫЕ КОНТАКТЫ, 2НО РАЗРЕШАЮШИЕ КОНТАКТЫ ЗАДЕРЖКА АВТОСТАРТА, 0, 05-3S
Siemens Sirius 3TK2828-1BB41 — коммутационные аппараты для систем безопасности
Коммутационные аппараты для систем безопасности играют важную роль в системах обеспечения безопасности человека и машин, выполняя различные задачи от контроля защитных ограждений и аварийного останова и до защиты прессов.
Наибольшее применение автоматика безопасности Sirius получила в автономных устройствах защиты от аварий. В таких системах они обрабатывают сигналы от датчиков и производят отключения при возникновении опасности. Так же они выполняют контроль и проверку датчиков.
Технические характеристики 3TK28281BB41
| | SIRIUS SAFETY RELAY WITH RELAY RELEASE CIRCUITS (RC), DC 24V, 45.0MM, SCREW TERMINAL, RC INSTANT.: 2NO, RC DELAYED: 2NO 0.05...3S, MC: 1NC, AUTOSTART, BASIC DEVICE, MAX. ACHIEVABLE SIL: 3/2, PL: E/D | |
| Общие технические данные: | ||
| Фирменное название продукта | SIRIUS | |
| Наименование продукта | коммутационное устройство безопасности | |
| Степень защиты IP корпуса | IP20 | |
| Степень защиты IP для подключаемой клеммы | IP20 | |
| Защита от прикосновения во избежание электрического удара | с защитой пальцев рук | |
| Напряжение изоляции расчетное значение | 300 V | |
| Температура окружающей среды | ||
| во время хранения | -40 ... +80 °C | |
| во время эксплуатации | -25 ... +60 °C | |
| Давление воздуха согласно SN 31205 | 90 ... 106 kPa | |
| Относительная влажность воздуха во время эксплуатации | 10 ... 95 % | |
| Высота установки при высоте над уровнем моря максимальное | 2 000 m | |
| Виброустойчивость согласно IEC 60068-2-6 | 5 ... 500 Hz: 0,075 mm | |
| Стойкость к шоку | 8g / 10 мсек | |
| Прочность по отношению к импульсному напряжению расчетное значение | 4 000 V | |
| ЭМС излчение помех | EN 60947-5-1 | |
| Монтажное окружение относительно ЭМС | Это изделие пригодно только для окружающей среды класса A. В бытовом окружении это устройство может стать причиной нежелательных радиопомех. В этом случае пользователь обязан выполнить соответствующие меры. | |
| Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 | KT | |
| Условное обозначение согласно DIN EN 61346-2 | F | |
| Количество входов датчиков | ||
| 1- или 2-канальных | 1 | |
| Исполнение каскадирования | нет | |
| Исполнение безопасного монтажа кабельной проводки входов | одно- двухканальный | |
| Характеристики продукта устойчив к поперечному замыканию | да | |
| Общий уровень безопасности (SIL) | ||
| согласно IEC 61508 | SIL3 | |
| для контура разблокирования с задержкой времени согласно IEC 61508 | SIL2 | |
| Предел SIL (для подсистемы) согласно EN 62061 | 3 | |
| уровень производительности (PL) | ||
| согласно EN ISO 13849-1 | e | |
| для контура разблокирования с задержкой времени согласно EN ISO 13849-1 | d | |
| Категория согласно EN 954-1 | 4 | |
| Категория согласно EN ISO 13849-1 | 4 | |
| допуск аппаратного отказа согласно IEC 61508 | 1 | |
| тип A | ||
| Вероятность опасного сбоя в час (PFHD) при высоком уровне согласно EN 62061 | 0,0000000027 1/h | |
| Средняя вероятность отказа на запрос (PFDavg) при низкой частоте запроса согласно IEC 61508 | 0,0000024 1/y | |
| Значение Т1 для среднего интервала между обслуживанием (Proof-Test Interval) или продолжительностью эксплуатации согласно IEC 61508 | 20 y | |
| Количество выходов в качестве контактного коммутационного элемента | ||
| в качестве размыкающего контакта | ||
| — для функции оповещения включающийся без выдержки времени | 1 | |
| в качестве замыкающего контакта | ||
| — обеспечивающий безопасность включающийся без выдержки времени | 2 | |
| — обеспечивающий безопасность включающийся с выдержкой времени | 2 | |
| Количество выходов в качестве бесконтактного полупроводникового переключающего элемента | ||
| обеспечивающий безопасность | ||
| — включающийся с выдержкой времени | 0 | |
| — включающийся без выдержки времени | 0 | |
| для функции оповещения | ||
| — включающийся с выдержкой времени | 0 | |
| — включающийся без выдержки времени | 0 | |
| Категория остановки по стандарту DIN EN 60204-1 | 0 + 1 | |
| Общие технические данные: | ||
| Исполнение входа | ||
| Вход каскадирования/эксплутационное включение | нет | |
| Вход обратной связи | да | |
| Пусковой вход | да | |
| Исполнение электрического подключения Цоколь со штырьками | да | |
| Частота коммутации максимальное | 1 000 1/h | |
| коммутационная способность по току | ||
| замыкающих контактов выходов реле | ||
| — при DC-13 | ||
| — при 24 В | 5 A | |
| — при 115 В | 0,2 A | |
| — при 230 В | 0,1 A | |
| — при AC-15 | ||
| — при 115 В | 5 A | |
| — при 230 В | 5 A | |
| размыкающих контактов выходов реле | ||
| — при DC-13 | ||
| — при 24 В | 5 A | |
| — при 115 В | 0,2 A | |
| — при 230 В | 0,1 A | |
| — при AC-15 | ||
| — при 115 В | 5 A | |
| — при 230 В | 5 A | |
| термический ток контактного коммутационного элемента максимальное | 5 A | |
| электрический срок службы (коммутационные циклы) типовое | 100 000 | |
| Механический срок службы (коммутационные циклы) типовое | 10 000 000 | |
| Исполнение плавкой вставки предохранителя для защиты замыкающих контактов реле от коротких замыканий необходимое | gL/gG: 6 A или быстродействующий: 10 A | |
| Сопротивление постоянного тока провода максимальное | 30 | |
| Длина проводки между датчиком и блоком обработки результатов при Cu 1,5 мм и 150 nF/км максимальное | 1 000 m | |
| Время включения при автоматическом запуске | ||
| при постоянном токе максимальное | 80 ms | |
| Задержка выключения при выпадении сети | ||
| максимальное | 100 ms | |
| регулируемое время задержки выключения после размыкания цепей безопасности | 0,05 ... 3 s | |
| Время восстановления после отключения питания типовое | 1 000 ms | |
| Длительность импульса | ||
| на входе датчика минимально | 25 ms | |
| на входе переключателя ВКЛ. минимально | 0,025 s | |
| Цепь тока управления/ управление: | ||
| Вид напряжения управляющего напряжения питания | Постоянный ток | |
| Управляющее напряжение питания 1 | ||
| при постоянном токе расчетное значение | 24 V | |
| Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение электромагнитной катушки | ||
| при переменном токе | ||
| — при 50 Гц | 0,85 ... 1,1 | |
| — при 60 Гц | 0,85 ... 1,1 | |
| при постоянном токе | 0,85 ... 1,1 | |

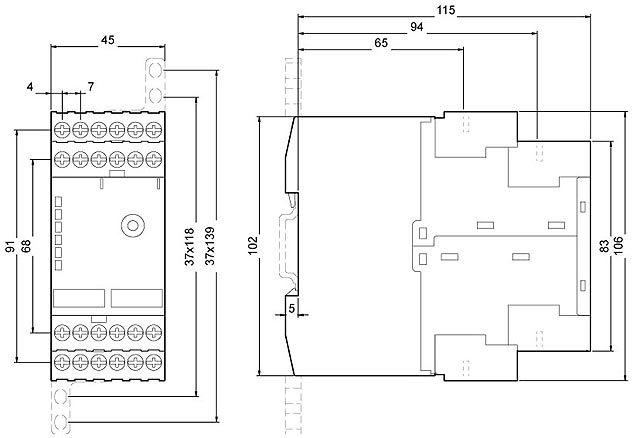

| Монтаж/ крепление/ размеры: | ||
| Монтажное положение | любой | |
| Вид крепления | Винтовое и защёлкивающееся крепление | |
| Ширина | 44,8 mm | |
| Высота | 138,5 mm | |
| Глубина | 120 mm | |
| Подсоединения/ клеммы: | ||
| Исполнение электрического подключения | винтовой зажим | |
| Вид подключаемых поперечных сечений проводов | ||
| однопроводный | 1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм) | |
| тонкопроволочный | ||
| — с обработкой концов жил | 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм) | |
| Вид подключаемых поперечных сечений проводов при проводах AWG | ||
| однопроводный | 2x (20 ... 14) | |
| многопроводный | 2x (20 ... 14) | |
| Продуктивная функция: | ||
| Функция продукта | ||
| Контроль светового барьера | нет | |
| Контроль остановки | нет | |
| Контроль защитной двери | да | |
| Автоматический запуск | да | |
| контроль с помощью электромагнитного реле разм.контакт-зам.контакт | нет | |
| Контроль скорости вращения | нет | |
| Контроль лазерного сканера | нет | |
| контролируемый запуск | нет | |
| Контроль световой решётки | нет | |
| контроль с помощью электромагнитного реле разм.контакт-разм.контакт | нет | |
| Функция аварийного отключения | нет | |
| Контроль матов выключения | да | |
| Пригодность к взаимодействию управление прессами | нет | |
| Пригодность к использованию | ||
| контроль беспотенциальных датчиков | да | |
| контроль потенциальных датчиков | нет | |
| Защитный выключатель | да | |
| контроль позиционных выключателей | да | |
| контроль контуров аварийного отключения | нет | |
| контроль клапанов | нет | |
| контроль тактильных датчиков | нет | |
| контроль магнитных выключателей | нет | |
| контур тока с обеспечением безопасности | да | |
| Сертификаты/ допуски к эксплуатации: | ||
| Сертификат соответствия | BG, SUVA, UL, CSA, EN 60204-1, EN ISO 12100, EN 954-1, IEC 61508 | |
| разрешение TV | да | |
| UL-разрешение | да | |
| разрешение на эксплуатацию немецким союзом предпринимателей и институтом охраны труда | да | |
| | ||
| Дополнительная информация | ||
| | ||
| | ||
| последнее изменение: | 28.06.2016 | |
